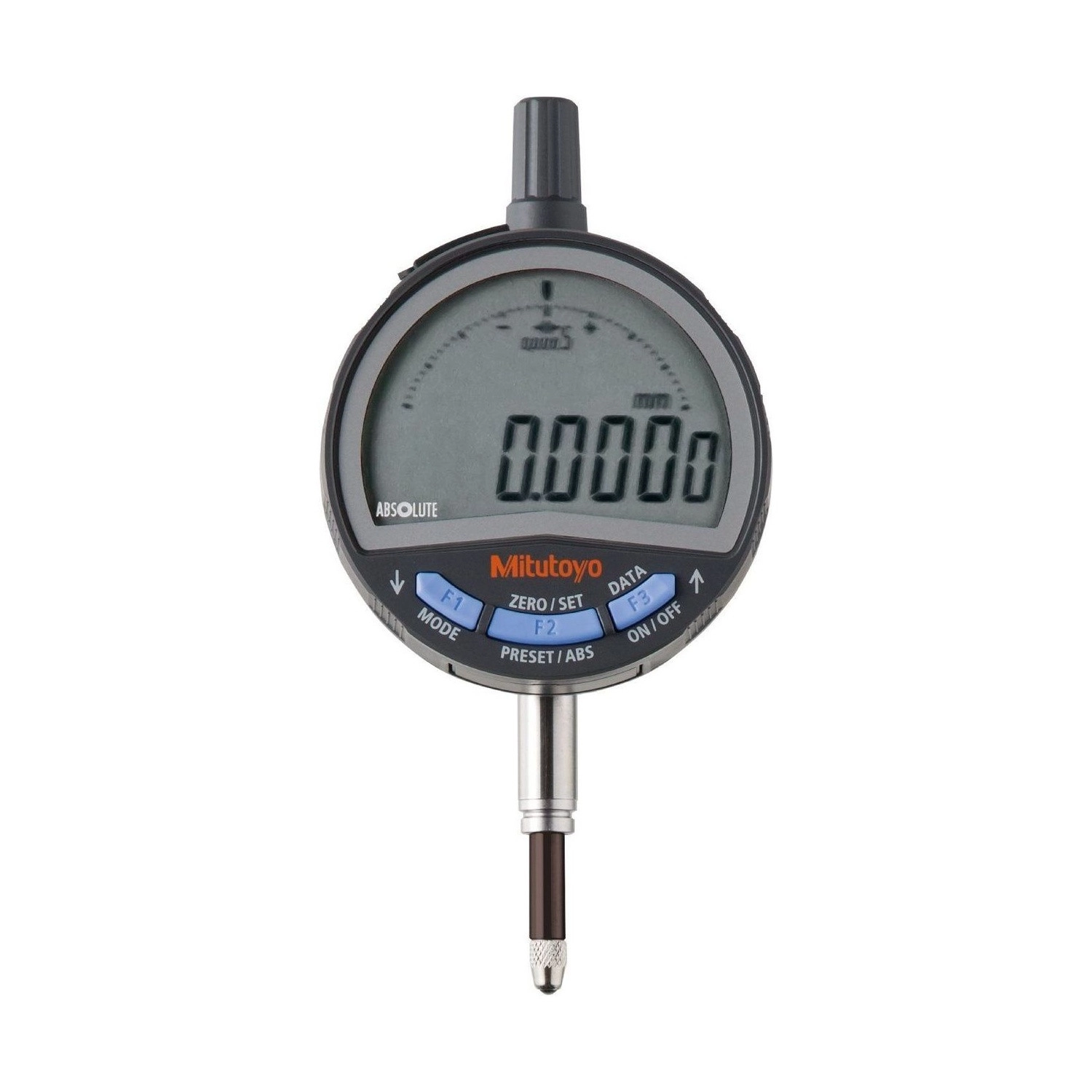

Name: Relógio Comparador Dig .5"/ 12,7mm ID-C tampa com orelha com baixa força de medição- 543-706
Brand: Mitutoyo
SKU: 543-706

SKU: 543-706

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032, molas e pesos de ajuste, certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

Mais equipado dos modelos padrão de 12,7 mm da série 543 ID-C: junta a força de medição ajustável de 0,4 a 0,7 N com a leitura nas duas unidades. Nenhum outro da lista tem as duas coisas.

É o instrumento para quem mede peça que cede e trabalha com desenho em polegada. Em polegada são quatro resoluções selecionáveis (.00002" a .0005"); em milímetro, três (0,0005, 0,001 e 0,01 mm). A força é regulada por molas e pesos que acompanham o instrumento como acessório padrão.

A capacidade é de 12,7 mm (.5") e a exatidão de 0,003 mm (.00012"), a mesma dos modelos de força padrão. A massa é de 170 g, com tampa com orelha. Quem mede só em milímetro tem o 543-705, idêntico menos a leitura em polegada.

Baixa força ajustável e dupla unidade · 0,4 a 0,7 N
4 resoluções em polegada · 3 em milímetro, selecionáveis
Capacidade 12,7 mm / .5" · exatidão 0,003 mm / .00012"
Ajuste por molas e pesos · tampa com orelha · 170 g

Compre junto

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Diferenciais

Destaques do produto

O que distingue o 543-706 dentro da série 543 ID-C.

As duas coisas no mesmo instrumento.

Ajustável por mola e peso, acessório padrão.

De .00002" a .0005", contra 3 em milímetro.

Ou .00012"; a mesma dos modelos de força padrão.

Idêntico, sem a leitura em polegada.

Leva a leitura ao computador e ao controle de processo.

Especificações

Principais características

O que cada número do 543-706 significa na prática.

Baixa força e dupla unidade O QUE ELE JUNTA

Dos doze modelos padrão de 12,7 mm, só ele e o 543-706B têm as duas. Quem precisa de uma das duas encontra opção mais simples; quem precisa das duas, não.
Ajustável, 0,4 a 0,7 N FORÇA DE MEDIÇÃO

O operador escolhe dentro da faixa, combinando as molas e os pesos que vêm com o instrumento. Com 1,5 N, borracha e chapa fina afundam sob a ponta.
.00002" a .0005", quatro passos RESOLUÇÃO EM POLEGADA

Um passo a mais que em milímetro, que tem três. A escala em polegada desce a vinte milionésimos neste mesmo instrumento.
0,003 mm / .00012" EXATIDÃO

A mesma dos modelos de força padrão da lista. Baixar a força não custa exatidão.
543-705, 170 g IRMÃO MÉTRICO

Mesma força ajustável, mesma tampa com orelha, mesma massa. A única diferença é a leitura em polegada, que o 543-705 não tem.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 543-706 é a escolha certa.

Desafio Peça que cede e desenho em polegada

São dois problemas de uma vez: a ponta afunda no material e a unidade do desenho não é a do instrumento. Resolver um de cada vez costuma significar dois comparadores na bancada.

Solução

O 543-706 resolve os dois: força ajustável de 0,4 a 0,7 N e leitura alternada entre milímetro e polegada.

Desafio Converter unidade numa medição delicada

Quando a peça já exige cuidado com a força da ponta, parar para converter o valor à mão acrescenta um erro que não tem nada a ver com a medição.

Solução

A conversão do 543-706 é feita pelo próprio instrumento, com exatidão declarada nas duas unidades.

Desafio Não saber qual combinação de mola e peso usar

Mola e peso soltos na caixa, sem referência, viram tentativa e erro, e o resultado não é repetível entre operadores.

Solução

O catálogo do fabricante traz a combinação para cada orientação do fuso, com a força máxima de cada uma.

Desafio Pagar pela leitura em polegada sem precisar dela

Quem mede só em milímetro não usa as quatro resoluções em polegada, e elas não melhoram nada na medição métrica.

Solução

Para esse caso existe o 543-705, igual a este em tudo menos na leitura em polegada.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 0,7N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
Resolução (in): 0,00002", 0,0001", 0,0005", 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,00012"
Proteção IP: IP42
Exatidão: .00012”/ 0,003mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Ajuste da força: Ajustável de 0,4 a 0,7 N, conforme a combinação de mola e peso
Como se ajusta: Combinando as molas e os pesos que acompanham o instrumento como acessório padrão
Tabela do fabricante: O catálogo traz a combinação de mola e peso para cada orientação do fuso, com a força máxima de cada uma; operar fora dela não é garantido
Resoluções em polegada: .00002", .00005", .0001" e .0005", selecionáveis
Resoluções em milímetro: 0,0005 mm, 0,001 mm e 0,01 mm, selecionáveis
Versão só métrica: 543-705, mesma força e mesma tampa
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-706

Ajuste da força de medição

A força é definida pela combinação de mola e peso, dentro da faixa de 0,4 a 0,7 N. O catálogo indica a combinação para cada orientação do fuso e a força máxima resultante.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Resolução selecionável

Quatro resoluções em polegada e três em milímetro, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

Opção	O que comprar	Indicada para
1. Cabo USB direto (Input Tool)	06AGQ001F	Bancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência	02AZF700 + 264-622B + 02AZD810E	Várias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro	02AZF700 + 264-623B + 02AZD810E	Várias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth	02AZF700 + 264-626B	Um posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro	02AZF700 + 264-627B	Um posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T	02AZG011 + 02AZD730H + 02AZD810E	Várias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro	02AZG011 + 02AZD880H + 02AZD810E	Várias bancadas · aviso sonoro a cada envio

Opção 1

Cabo USB direto (Input Tool)

Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

06AGQ001FInterface Input Tool USB de Entrada Direta, tipo SFVer produto →

Opção 2

U-WAVE fit por radiofrequência

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-622BTransmissor de Dados Sem Fio U-WAVE fit · proteção IP67Ver produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 3

U-WAVE fit por radiofrequência com aviso sonoro

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-623BTransmissor de Dados Sem Fio U-WAVE fit · aviso sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 4

U-WAVE fit por Bluetooth

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-626BTransmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67Ver produto →

Opção 5

U-WAVE fit por Bluetooth com sinal sonoro

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-627BTransmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoroVer produto →

Opção 6

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

02AZG011Cabo de conexão tipo SF para U-WAVE-T (160 mm)Ver produto →

02AZD730HTransmissor sem fio U-WAVE-T com LED (IP67)Ver produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 7

Transmissor sem fio U-WAVE-T com aviso sonoro

Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

02AZG011Cabo de conexão tipo SF para U-WAVE-T (160 mm)Ver produto →

02AZD880HTransmissor sem fio U-WAVE-T com aviso sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código	Resolução	Força de medição	Tampa traseira
543-700	Resolução selecionável	1,5 N ou menor	Tampa com orelha
543-700B	Resolução selecionável	1,5 N ou menor	Tampa lisa
543-701	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa com orelha
543-701B	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa lisa
543-705	Resolução selecionável	0,4 a 0,7 N	Tampa com orelha
543-705B	Resolução selecionável	0,4 a 0,7 N	Tampa lisa
543-706 (este)	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa com orelha
543-706B	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa lisa
543-710	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa com orelha
543-710B	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa lisa
543-715	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa com orelha
543-715B	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa lisa

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C de baixa força
Molas e pesos para ajuste da força de medição, acessório padrão
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica e manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que o 543-706 tem que os outros da lista não têm?

A combinação. Ele e o 543-706B são os únicos modelos padrão de 12,7 mm que juntam força ajustável de 0,4 a 0,7 N com leitura em milímetro e polegada.

Qual a diferença entre o 543-706 e o 543-705?

Só a leitura. Os dois têm a mesma força ajustável, a mesma tampa com orelha, a mesma massa de 170 g e a mesma exatidão; o 543-706 lê também em polegada.

O que acompanha o 543-706: as molas e os pesos vêm na caixa?

Não. O catálogo os descreve como acessório padrão do modelo de baixa força, ou seja, acompanham o instrumento.

Quantas resoluções o 543-706 tem?

Sete ao todo, e não são simétricas: quatro em polegada (.00002", .00005", .0001" e .0005") e três em milímetro (0,0005, 0,001 e 0,01 mm).

A baixa força tira exatidão do 543-706?

Não. A exatidão declarada é de 0,003 mm, ou .00012", a mesma dos modelos de força padrão.

Qualidade Garantida

Certificações e Tecnologias

O que o 543-706 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
