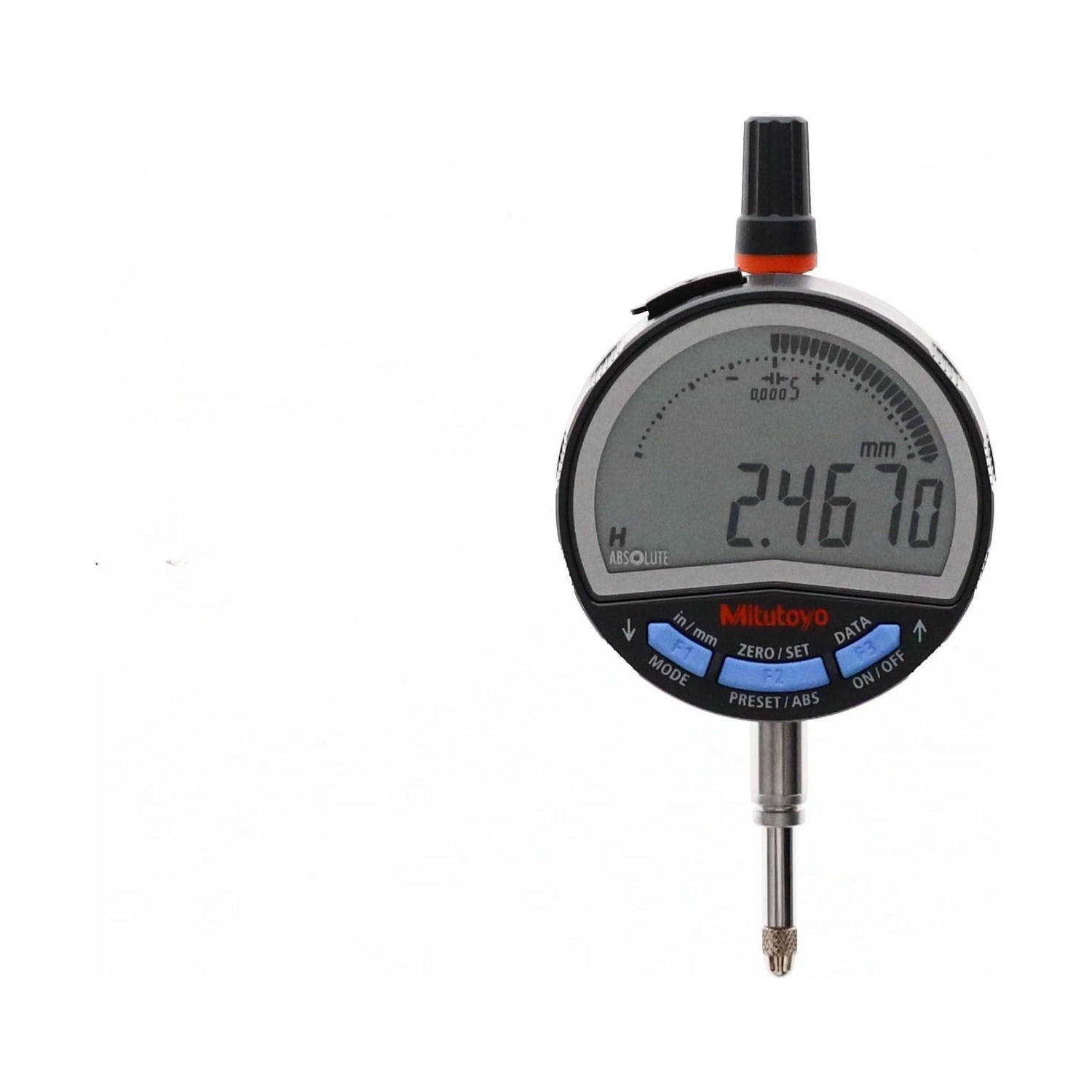

Relógio Comparador Dig .5"/ 12,7mm ID-C tampa lisa- 543-701B - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig .5"/ 12,7mm ID-C tampa lisa- 543-701B

SKU: 543-701B

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Versão de tampa lisa do modelo de dupla unidade da série 543 ID-C: traseira plana, sem a orelha de fixação, e 165 g. Lê em milímetro e polegada, com quatro resoluções em polegada e três em milímetro.

A capacidade é de 12,7 mm (.5"), a exatidão de 0,003 mm (.00012") e a força de medição, de 1,5 N ou menor. Histerese e repetibilidade são de 0,002 mm.

A traseira plana é a única diferença em relação ao 543-701, junto com 10 g de massa: nenhum número de medição muda entre os dois. Usa o sensor ABSOLUTE e tem saída Digimatic.

Resumo técnico
  • Tampa lisa, traseira plana · massa 165 g
  • Lê em milímetro e polegada · 4 resoluções em polegada
  • Capacidade 12,7 mm / .5" · exatidão 0,003 mm / .00012"
  • Força 1,5 N ou menor · sensor ABSOLUTE · saída Digimatic

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-701B dentro da série 543 ID-C.

Traseira plana

Sem orelha, para suporte de bancada e espaço apertado.

O mais leve do par

165 g, dez gramas a menos que o 543-701.

Lê nas duas unidades

Milímetro e polegada, alternados no visor.

4 resoluções em polegada

De .00002" a .0005", contra 3 em milímetro.

Sensor ABSOLUTE

A origem é restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic

Leva a leitura ao computador e ao controle de processo.

Principais características

O que cada número do 543-701B significa na prática.

  • Lisa, 165 g TAMPA TRASEIRA

    Traseira plana, sem a orelha. É o que permite encaixar o relógio em suporte de bancada e em montagem onde a orelha não tem espaço. O 543-701, com orelha, pesa 175 g.

  • Milímetro e polegada LEITURA

    A conversão é do instrumento, com exatidão declarada nas duas unidades.

  • .00002" a .0005", quatro passos RESOLUÇÃO EM POLEGADA

    Um passo a mais que em milímetro, que tem três. A escala em polegada desce a vinte milionésimos neste mesmo instrumento.

  • 0,003 mm / .00012" EXATIDÃO

    Erro máximo permitido no curso de 12,7 mm. Idêntico ao do 543-701: a tampa não muda nenhum número de medição.

  • 1,5 N ou menor FORÇA DE MEDIÇÃO

    O valor padrão da linha. Para material que cede, a versão de baixa força e tampa lisa é o 543-706B.

Quais problemas este produto resolve?

Situações de medição em que o 543-701B é a escolha certa.

Desafio A orelha não cabe na montagem

Em suporte de bancada e em dispositivo apertado, o ressalto da tampa com orelha encosta antes de o relógio assentar.

Solução

O 543-701B tem traseira plana, feita para essas montagens; a versão com orelha é o 543-701.

Desafio Desenho em polegada e instrumento em milímetro

Converter a unidade à mão durante a operação é onde entra o erro que só aparece quando a peça é medida outra vez.

Solução

O 543-701B alterna entre milímetro e polegada no próprio visor.

Desafio Escolher entre os dois do par sem saber o que muda

Dois códigos que diferem por uma letra levam a comprar por preço e descobrir a diferença na hora de montar.

Solução

Entre o 543-701B e o 543-701 muda só a tampa traseira e 10 g de massa. Leitura, resolução, exatidão e força são idênticas.

Desafio Resolução fina demais em polegada

Com desenho em milésimos de polegada, um visor em vinte milionésimos oscila no último dígito e atrapalha.

Solução

O 543-701B tem quatro resoluções em polegada, de .00002" a .0005".

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 1,5N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico e Polegadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolução (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exatidão (mm): ±0,003mm
  • Exatidão (in): ±0,00012"
  • Proteção IP: IP42
  • Exatidão: .00012”/ 0,003mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Lisa
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Fixação da tampa
Lisa, traseira plana, sem orelha de fixação
Massa
165 g (a versão com orelha, 543-701, pesa 175 g)
Resoluções em polegada
.00002", .00005", .0001" e .0005", selecionáveis
Resoluções em milímetro
0,0005 mm, 0,001 mm e 0,01 mm, selecionáveis
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Autonomia da bateria
Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-701B
Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Resolução selecionável

Quatro resoluções em polegada e três em milímetro, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B (este) Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

O que muda entre o 543-701B e o 543-701?

A tampa traseira e a massa: o 543-701B é de tampa lisa, traseira plana, e pesa 165 g; o 543-701 tem orelha com furo de fixação e pesa 175 g. Leitura, resolução, exatidão, histerese e força são iguais.

Como fixar o 543-701B, já que ele não tem orelha?

Pela haste de fixação, que é o modo usual em suporte de bancada e em coluna. A orelha do 543-701 é uma segunda opção, por parafuso na traseira, útil quando o relógio é preso a um dispositivo.

Quantas resoluções o 543-701B tem?

Sete ao todo: quatro em polegada (.00002", .00005", .0001" e .0005") e três em milímetro (0,0005, 0,001 e 0,01 mm), escolhidas no próprio relógio.

A tampa lisa afeta a exatidão do 543-701B?

Não. A exatidão declarada é de 0,003 mm, ou .00012", a mesma do 543-701. A tampa muda a forma de fixar e 10 g de massa, nada mais.

Quanto dura a bateria do 543-701B?

Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal. A pilha CR2032 que acompanha é fornecida para verificação de funcionamento.

Certificações e Tecnologias

O que o 543-701B traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
