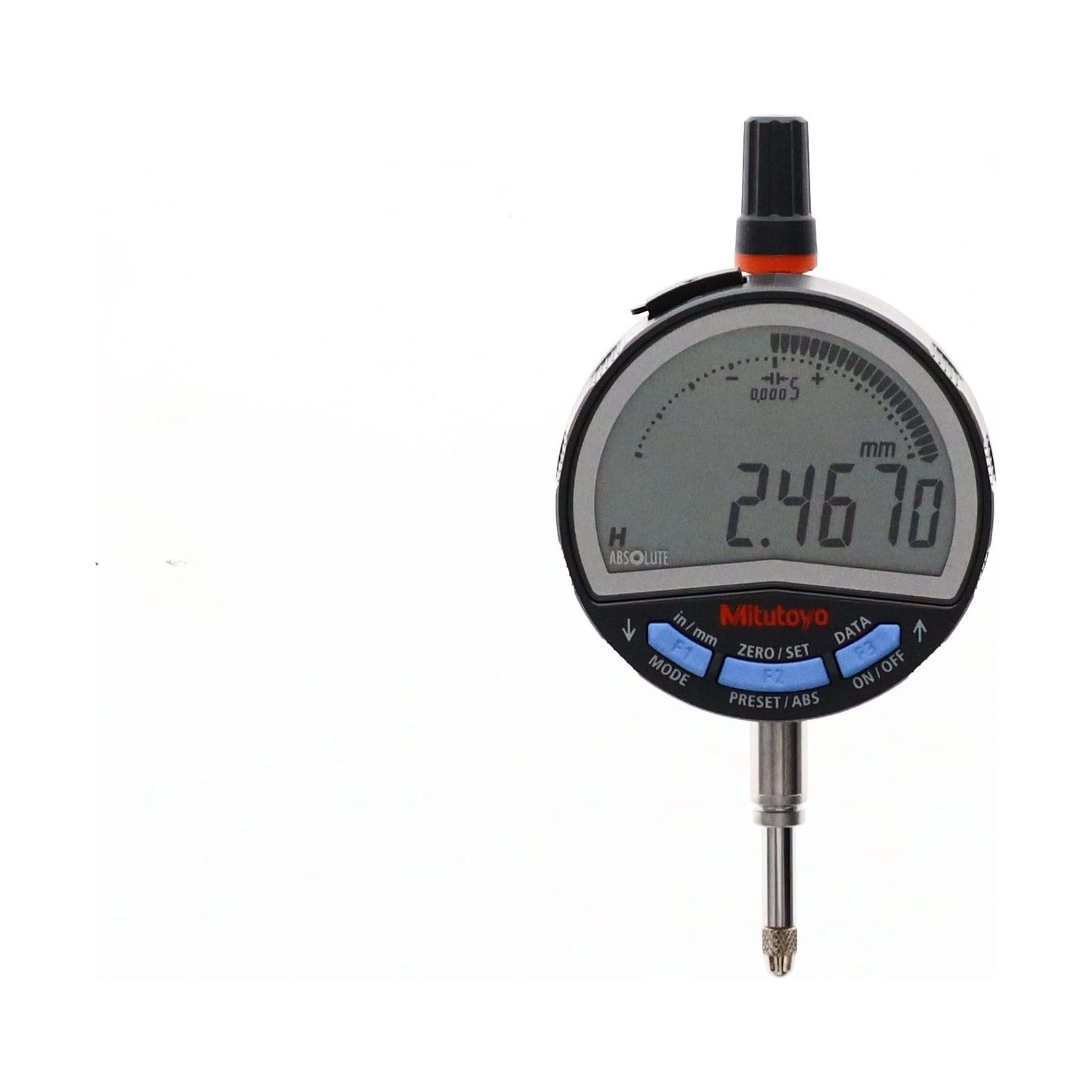

Relógio Comparador Dig .5"/ 12,7mm ID-C tampa com orelha- 543-701

SKU: 543-701

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo padrão da série 543 ID-C que lê nas duas unidades, e com uma assimetria que o nome não conta: são quatro resoluções selecionáveis em polegada (.00002", .00005", .0001" e .0005") contra três em milímetro (0,0005, 0,001 e 0,01 mm).

A capacidade é de 12,7 mm (.5") e a exatidão de 0,003 mm (.00012"), com histerese e repetibilidade de 0,002 mm. A força de medição é de 1,5 N ou menor e a massa, de 175 g.

Usa o sensor ABSOLUTE e tem saída Digimatic. A tampa traseira é com orelha, com furo para prender o relógio por parafuso; a versão de traseira plana é o 543-701B. Quem trabalha só em milímetro tem o 543-700, de mesma mecânica.

Resumo técnico
  • Lê em milímetro e polegada · com conversão no visor
  • 4 resoluções em polegada · 3 em milímetro, selecionáveis
  • Capacidade 12,7 mm / .5" · exatidão 0,003 mm / .00012"
  • Força 1,5 N ou menor · tampa com orelha · 175 g

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-701 dentro da série 543 ID-C.

Lê nas duas unidades

Milímetro e polegada, alternados no visor.

4 resoluções em polegada

De .00002" a .0005", contra 3 em milímetro.

Exatidão de 0,003 mm

Ou .00012" na leitura em polegada.

Tampa com orelha

Furo de fixação, para prender por parafuso no dispositivo.

Sensor ABSOLUTE

A origem é restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic

Leva a leitura ao computador e ao controle de processo.

Principais características

O que cada número do 543-701 significa na prática.

  • Milímetro e polegada LEITURA

    A conversão é do instrumento. Numa oficina que recebe desenho nas duas unidades, é o que tira a conta de cabeça do meio da medição.

  • .00002" a .0005", quatro passos RESOLUÇÃO EM POLEGADA

    Um passo a mais que em milímetro, que tem três. A escala em polegada desce a vinte milionésimos, mais fina que o equivalente métrico do mesmo instrumento.

  • 0,003 mm / .00012" EXATIDÃO

    Erro máximo permitido no curso de 12,7 mm, declarado nas duas unidades. É esse número, e não a resolução do visor, que entra na comparação com a tolerância.

  • 1,5 N ou menor FORÇA DE MEDIÇÃO

    O valor padrão da linha. Para material que cede, a série tem os modelos de baixa força, como o 543-706, que é este mesmo com força ajustável.

  • Com orelha, 175 g TAMPA TRASEIRA

    A orelha é um furo de fixação na traseira, para prender o relógio por parafuso. A versão de traseira plana é o 543-701B, com 165 g.

Quais problemas este produto resolve?

Situações de medição em que o 543-701 é a escolha certa.

Desafio Desenho em polegada e instrumento em milímetro

Converter a unidade à mão durante a operação é onde entra o erro que só aparece quando a peça é medida outra vez, já fora da máquina.

Solução

O 543-701 alterna entre milímetro e polegada no próprio visor, com exatidão declarada nas duas.

Desafio Resolução fina demais em polegada

Quando o desenho está em milésimos de polegada, um visor em vinte milionésimos oscila no último dígito e atrapalha em vez de ajudar.

Solução

O 543-701 tem quatro resoluções em polegada, de .00002" a .0005": dá para subir o passo até o que o desenho pede.

Desafio Prender o relógio no dispositivo

Comparador solto muda de posição entre uma peça e outra, e a medição passa a depender de como ele foi encostado.

Solução

A tampa com orelha do 543-701 tem furo de fixação, para prender o instrumento por parafuso.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de começar a produzir.

Solução

O sensor ABSOLUTE do 543-701 restaura a origem sozinho quando o instrumento é ligado.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 1,5N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico e Polegadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolução (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exatidão (mm): ±0,003mm
  • Exatidão (in): ±0,00012"
  • Proteção IP: IP42
  • Exatidão: .00012”/ 0,003mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Com orelha
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Resoluções em polegada
.00002", .00005", .0001" e .0005", selecionáveis
Resoluções em milímetro
0,0005 mm, 0,001 mm e 0,01 mm, selecionáveis
Fixação da tampa
Com orelha, para fixação por parafuso
Massa
175 g (a versão de tampa lisa, 543-701B, pesa 165 g)
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Autonomia da bateria
Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-701
Conversão pol/mm

Alterna a unidade no próprio visor. É a função central deste modelo: o desenho manda na unidade, e o instrumento acompanha sem tabela de conversão.

Resolução selecionável

Quatro resoluções em polegada e três em milímetro, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 (este) Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

Quantas resoluções o 543-701 tem?

Sete ao todo, e não são simétricas: quatro em polegada (.00002", .00005", .0001" e .0005") e três em milímetro (0,0005, 0,001 e 0,01 mm). Todas escolhidas no próprio relógio, sem acessório.

Qual a diferença entre o 543-701 e o 543-700?

A leitura. Os dois têm 12,7 mm, a mesma exatidão e a mesma força de 1,5 N; o 543-701 lê também em polegada, o 543-700 só em milímetro.

E entre o 543-701 e o 543-701B?

Só a tampa traseira e a massa: o 543-701 tem orelha com furo de fixação e pesa 175 g, o 543-701B tem traseira plana e pesa 165 g. Nenhum número de medição muda.

A exatidão do 543-701 muda conforme a unidade?

É a mesma medida escrita de dois jeitos: 0,003 mm equivale a .00012". O que muda com a unidade é a resolução do visor, não o erro máximo permitido.

O 543-701 mostra as duas unidades ao mesmo tempo?

Não. Ele alterna entre elas no visor, e a conversão é feita pelo próprio instrumento.

Certificações e Tecnologias

O que o 543-701 traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
