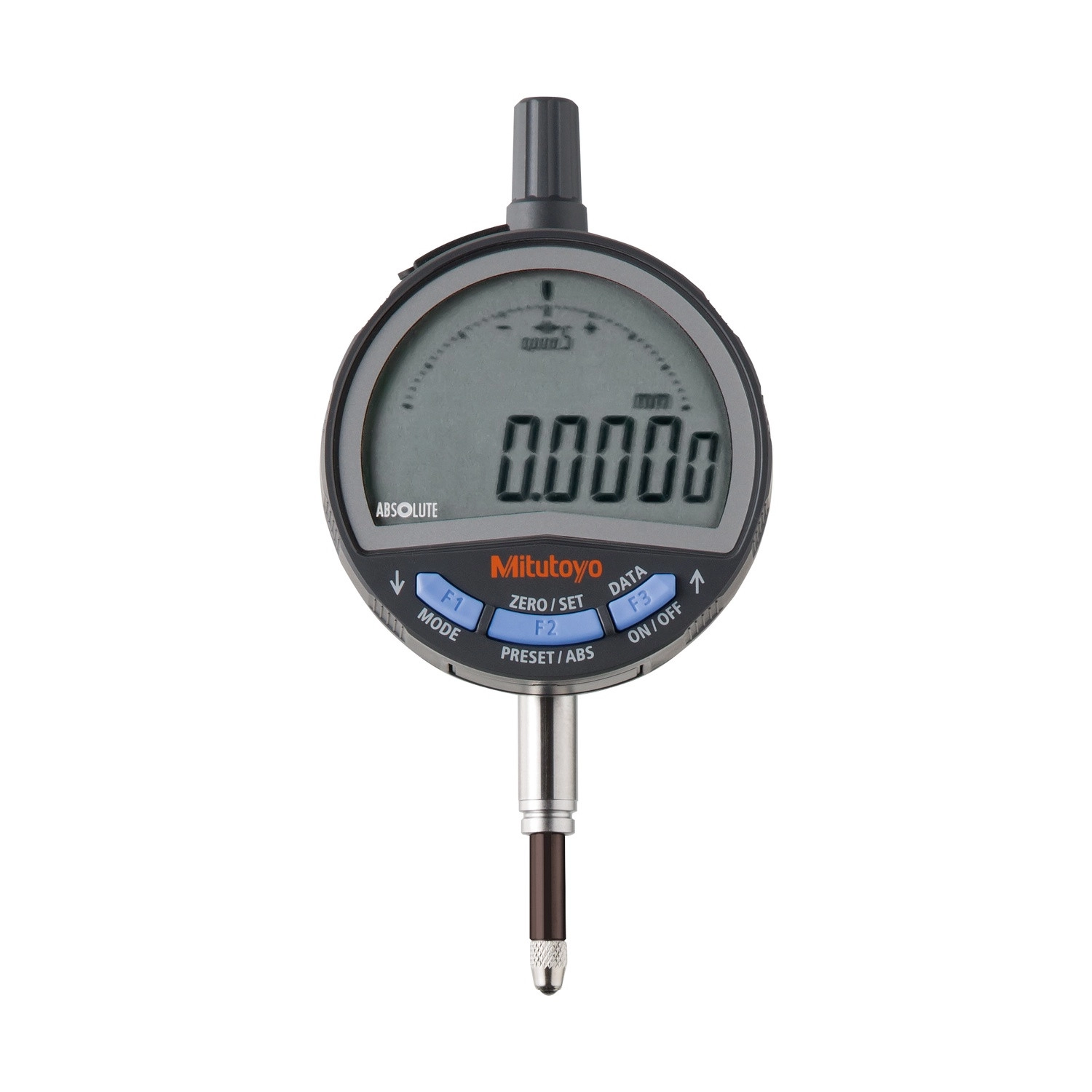

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa com orelha com baixa força de medição- 543-705 - Mitutoyo Loja Oficial | Produto Original Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa com orelha com baixa força de medição- 543-705 - Mitutoyo Loja Oficial | Produto Original
Vídeo
Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa com orelha com baixa força de medição- 543-705 - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa com orelha com baixa força de medição- 543-705

SKU: 543-705

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032, molas e pesos de ajuste, certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo de baixa força de medição da série 543 ID-C, e a força não é um número fixo: é uma faixa ajustável de 0,4 a 0,7 N, regulada por molas e pesos que acompanham o instrumento como acessório padrão.

Isso muda o que dá para medir. Com 1,5 N, a força padrão da linha, a ponta marca borracha, plástico fino e chapa de parede fina, e a leitura sai menor que a medida real. Descendo para 0,4 N, a peça deixa de ceder sob a ponta.

A capacidade é de 12,7 mm, com resolução selecionável entre 0,0005, 0,001 e 0,01 mm e exatidão de 0,003 mm. A tampa traseira é com orelha e a massa, 170 g; a versão de traseira plana é o 543-705B.

Resumo técnico
  • Força ajustável de 0,4 a 0,7 N · para material que cede
  • Ajuste por molas e pesos · acessório padrão
  • Resolução selecionável: 0,0005 · 0,001 · 0,01 mm
  • Capacidade 12,7 mm · exatidão 0,003 mm · 170 g

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-705 dentro da série 543 ID-C.

Força de 0,4 a 0,7 N

Faixa ajustável, contra 1,5 N do modelo padrão.

Ajuste por mola e peso

Molas e pesos vêm junto com o instrumento.

Para peça que cede

Materiais que cedem sob a ponta, como borracha e chapa fina.

Três resoluções

0,0005, 0,001 ou 0,01 mm, escolhidas no relógio.

Exatidão de 0,003 mm

A mesma do modelo padrão da linha.

Tampa com orelha

Furo de fixação, para prender por parafuso no dispositivo.

Principais características

O que cada número do 543-705 significa na prática.

  • Ajustável, 0,4 a 0,7 N FORÇA DE MEDIÇÃO

    A característica que define o modelo. Não é um valor de fábrica: o operador escolhe dentro da faixa, combinando as molas e os pesos que vêm com o instrumento.

  • Material que cede sob a ponta POR QUE IMPORTA

    Com a força padrão de 1,5 N, borracha, plástico fino e chapa fina afundam sob a ponta e a leitura sai menor que a peça. Baixar para 0,4 N tira esse erro da medição.

  • Molas e pesos, acessório padrão AJUSTE

    Acompanham o instrumento. O catálogo traz a combinação para cada orientação do fuso, com a força máxima de cada uma, e avisa que operar fora dela não é garantido.

  • Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

    A mesma flexibilidade do modelo padrão: um relógio cobre da peça de tolerância apertada à conferência de rotina.

  • 0,003 mm EXATIDÃO

    Idêntica à do 543-700. Baixar a força não custa exatidão: o que muda é o quanto a ponta pressiona a peça.

Quais problemas este produto resolve?

Situações de medição em que o 543-705 é a escolha certa.

Desafio A peça afunda sob a ponta

Borracha, plástico fino e chapa de parede fina cedem sob a força de um comparador comum, e a leitura sai sistematicamente menor que a medida real. O erro não aparece na calibração do instrumento, porque o instrumento está certo.

Solução

O 543-705 ajusta a força entre 0,4 e 0,7 N, o suficiente para o material não ceder.

Desafio Cada peça pede uma força diferente

Uma bancada que mede borracha e metal na mesma jornada precisaria de dois comparadores, um de cada força.

Solução

A força do 543-705 é ajustável dentro da faixa, pela combinação de mola e peso que acompanha o instrumento.

Desafio Não saber qual combinação usar

Mola e peso soltos na caixa, sem referência, viram tentativa e erro, e o resultado não é repetível entre operadores.

Solução

O catálogo do fabricante traz a combinação para cada orientação do fuso, com a força máxima de cada uma, e diz quais não são garantidas.

Desafio Perder exatidão ao baixar a força

A suposição comum é que instrumento de baixa força mede pior, e isso leva a aceitar o modelo padrão mesmo em peça que cede.

Solução

A exatidão do 543-705 é de 0,003 mm, a mesma do 543-700, de força padrão.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 0,7N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Exatidão (mm): ±0,003mm
  • Proteção IP: IP42
  • Exatidão: 0,003mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Com orelha
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Ajuste da força
Ajustável de 0,4 a 0,7 N, conforme a combinação de mola e peso
Como se ajusta
Combinando as molas e os pesos que acompanham o instrumento como acessório padrão
Tabela do fabricante
O catálogo traz a combinação de mola e peso para cada orientação do fuso, com a força máxima de cada uma; operar fora dela não é garantido
Resoluções selecionáveis
0,0005 mm, 0,001 mm e 0,01 mm, escolhidas no próprio instrumento
Fixação da tampa
Com orelha, para fixação por parafuso. Massa de 170 g; o 543-705B, de tampa lisa, pesa 160 g
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-705
Ajuste da força de medição

A força é definida pela combinação de mola e peso, dentro da faixa de 0,4 a 0,7 N. O catálogo indica a combinação para cada orientação do fuso e a força máxima resultante.

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 (este) Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C de baixa força
  • Molas e pesos para ajuste da força de medição, acessório padrão
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica e manual do usuário

Vídeo

Perguntas e Respostas

A força do 543-705 é fixa em 0,7 N?

Não. É uma faixa ajustável de 0,4 a 0,7 N. O valor é definido pela combinação de molas e pesos que acompanham o instrumento como acessório padrão; 0,7 N é o teto da faixa.

As molas e os pesos do 543-705 são vendidos à parte?

Não. O catálogo os descreve como acessório padrão do modelo de baixa força, ou seja, acompanham o instrumento.

Qualquer combinação de mola e peso pode ser usada no 543-705?

Não. O catálogo traz uma tabela que cruza a orientação do fuso com a combinação de mola e peso, indicando a força máxima de cada uma, e registra que operar fora dela não é garantido.

O 543-705 mede com menos exatidão que o modelo padrão?

Não. A exatidão declarada é de 0,003 mm, a mesma do 543-700. O que muda entre os dois é a força que a ponta aplica na peça.

Qual a diferença entre o 543-705 e o 543-705B?

Só a tampa traseira e a massa: o 543-705 tem orelha com furo de fixação e pesa 170 g, o 543-705B tem traseira plana e pesa 160 g.

Certificações e Tecnologias

O que o 543-705 traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
