Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa- 543-700B

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa- 543-700B

Name: Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa- 543-700B
SKU: 543-700B
Price: 2838.17 BRL
Availability: InStock

SKU: 543-700B

Melhor Oferta

de: R$3.208,97 7% Economize R$221,42

por: R$2.838,17 À vista no PIX com 5% OFF

ou R$2.987,55 em até 6x de R$497,93 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

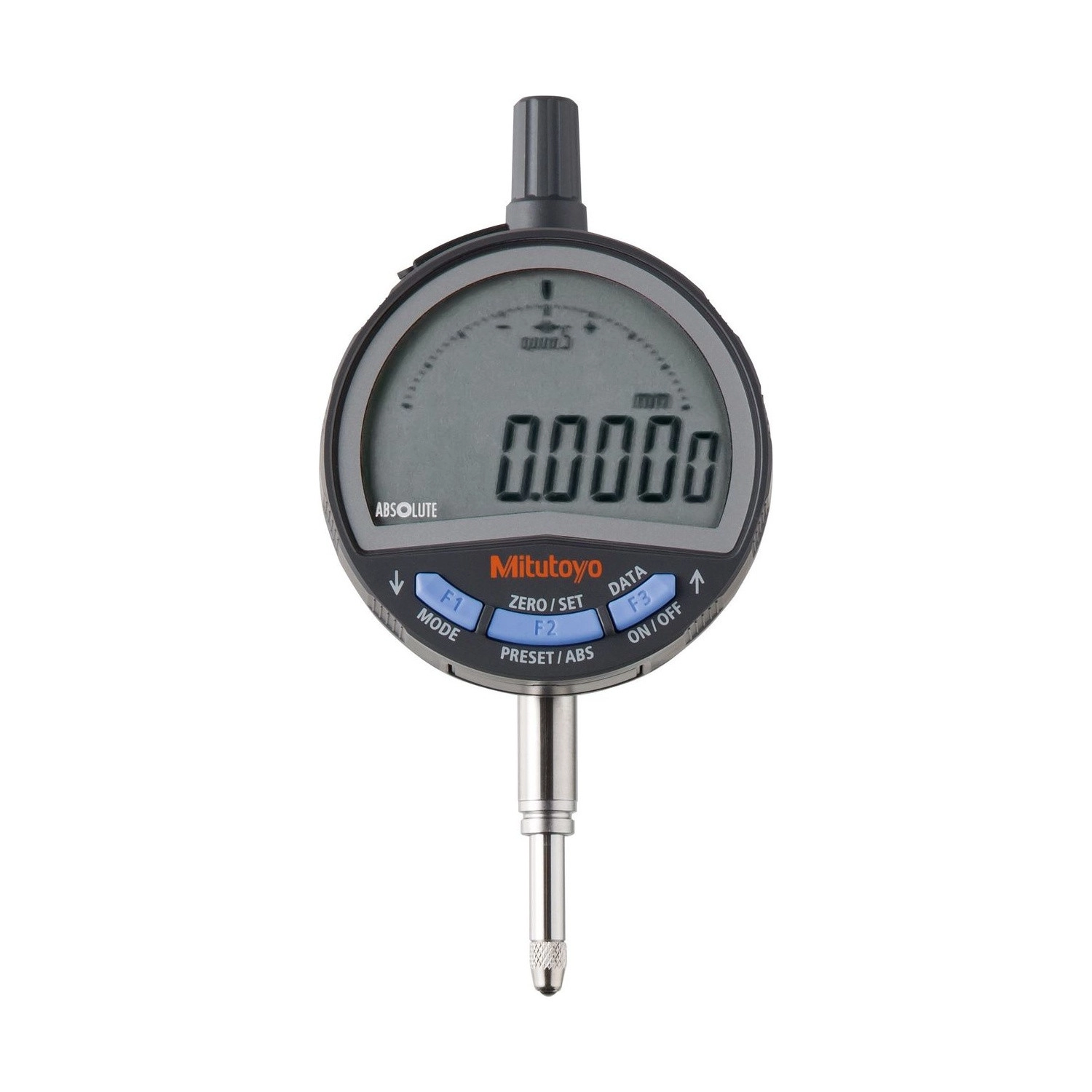

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-700B é a versão de tampa lisa do modelo padrão da série 543 ID-C: traseira plana, sem a orelha de fixação, e 165 g, dez gramas a menos que o 543-700. É a escolha de quem monta o relógio em suporte de bancada ou em espaço onde a orelha não cabe.

Como o irmão, tem resolução selecionável entre 0,0005, 0,001 e 0,01 mm, capacidade de 12,7 mm e exatidão de 0,003 mm, com histerese e repetibilidade de 0,002 mm e força de medição de 1,5 N ou menor.

A traseira plana não muda nada na medição: entre o 543-700B e o 543-700 não há diferença de capacidade, de resolução, de exatidão nem de força. A escolha é de montagem, e só. Usa o sensor ABSOLUTE e tem saída Digimatic.

Tampa lisa, traseira plana · massa 165 g
Resolução selecionável: 0,0005 · 0,001 · 0,01 mm
Capacidade 12,7 mm · exatidão 0,003 mm
Força 1,5 N ou menor · sensor ABSOLUTE · saída Digimatic

Diferenciais

Destaques do produto

O que distingue o 543-700B dentro da série 543 ID-C.

Sem orelha, para suporte de bancada e espaço apertado.

165 g, dez gramas a menos que o 543-700.

0,0005, 0,001 ou 0,01 mm, escolhidas no relógio.

Com histerese e repetibilidade de 0,002 mm.

A origem é restaurada ao ligar, sem rezerar a cada uso.

Leva a leitura ao computador e ao controle de processo.

Especificações

Principais características

O que cada número do 543-700B significa na prática.

Lisa, 165 g TAMPA TRASEIRA

Traseira plana, sem a orelha de fixação. É o que permite encaixar o relógio em suporte de bancada e em montagem onde a orelha não tem espaço. O 543-700, com orelha, pesa 175 g.
Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

A característica central da linha, e a que o nome do produto não mostra. Um relógio cobre desde a peça que exige meio micrometro até a conferência que trabalha em centésimo.
0,003 mm EXATIDÃO

Erro máximo permitido no curso de 12,7 mm. É esse número, e não a resolução do display, que entra na comparação com a tolerância da peça.
0,002 mm cada HISTERESE E REPETIBILIDADE

A histerese é a diferença entre subir e descer até o mesmo ponto; a repetibilidade, o espalhamento de medir o mesmo ponto várias vezes.
1,5 N ou menor FORÇA DE MEDIÇÃO

A força que a ponta aplica na peça. Idêntica à do 543-700: a tampa não muda a força, nem nenhum outro número de medição.

Soluções

Quais problemas resolve

Situações de medição em que o 543-700B é a escolha certa.

Desafio A orelha não cabe na montagem

Em suporte de bancada e em dispositivo apertado, o ressalto da tampa com orelha encosta antes de o relógio assentar, e a solução vira improviso.

Solução

O 543-700B tem traseira plana, feita para essas montagens; a versão com orelha é o 543-700.

Desafio Escolher entre os dois do par sem saber o que muda

Dois códigos quase iguais, com nomes que diferem por uma palavra, levam a comprar por preço e descobrir a diferença na hora de montar.

Solução

Entre o 543-700B e o 543-700 muda só a tampa traseira e 10 g de massa. Capacidade, resolução, exatidão e força são idênticas.

Desafio Trocar de relógio conforme a peça

Manter dois comparadores na bancada, um por resolução, ocupa espaço e dobra a calibração a controlar.

Solução

O 543-700B tem as três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de começar a produzir.

Solução

O sensor ABSOLUTE do 543-700B restaura a origem sozinho quando o instrumento é ligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 1,5N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
Exatidão (mm): ±0,003mm
Proteção IP: IP42
Exatidão: 0,003mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Fixação da tampa: Lisa, traseira plana, sem orelha de fixação
Massa: 165 g (a versão com orelha, 543-700, pesa 175 g)
Resoluções selecionáveis: 0,0005 mm, 0,001 mm e 0,01 mm, escolhidas no próprio instrumento
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Autonomia da bateria: Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-700B

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm. A escolha é feita no relógio, sem acessório, e muda o quanto o display resolve conforme a peça da vez.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código	Resolução	Força de medição	Tampa traseira
543-700	Resolução selecionável	1,5 N ou menor	Tampa com orelha
543-700B (este)	Resolução selecionável	1,5 N ou menor	Tampa lisa
543-701	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa com orelha
543-701B	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa lisa
543-705	Resolução selecionável	0,4 a 0,7 N	Tampa com orelha
543-705B	Resolução selecionável	0,4 a 0,7 N	Tampa lisa
543-706	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa com orelha
543-706B	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa lisa
543-710	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa com orelha
543-710B	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa lisa
543-715	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa com orelha
543-715B	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa lisa

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que muda entre o 543-700B e o 543-700?

A tampa traseira e a massa. O 543-700B é de tampa lisa, traseira plana, e pesa 165 g; o 543-700 tem orelha com furo de fixação e pesa 175 g. Nenhum número de medição muda: capacidade, resolução, exatidão, histerese e força são iguais.

Como fixar o 543-700B, já que ele não tem orelha?

Pela haste de fixação, que é o modo usual em suporte de bancada e em coluna. A orelha do 543-700 é uma segunda opção de fixação, por parafuso na traseira, útil quando o relógio é preso a um dispositivo.

O nome do 543-700B diz 0,0005 mm. É essa a resolução?

É uma das três. O instrumento tem resolução selecionável entre 0,0005, 0,001 e 0,01 mm, escolhida no próprio relógio, e o nome mostra apenas a mais fina.

A tampa lisa afeta a exatidão do 543-700B?

Não. A exatidão declarada é de 0,003 mm, a mesma do 543-700. A tampa muda a forma de fixar e 10 g de massa, nada mais.

Quanto dura a bateria do 543-700B?

Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal. A pilha CR2032 que acompanha é fornecida para verificação de funcionamento.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-700B traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
