Relógio Comparador Dig 12,7mm/ 0,01mm ID-C tampa lisa- 543-710B - Mitutoyo Loja Oficial | Produto Original

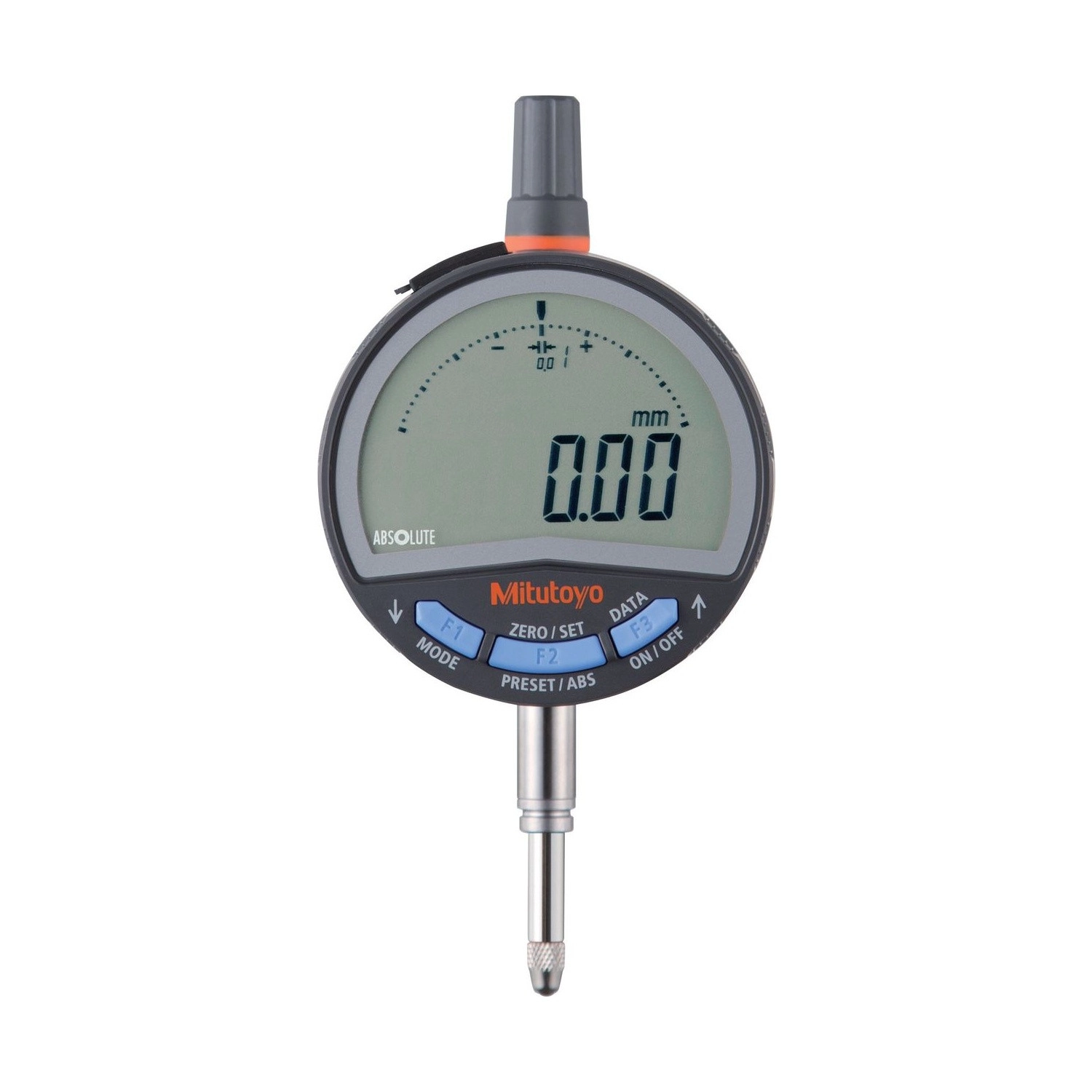

Relógio Comparador Dig 12,7mm/ 0,01mm ID-C tampa lisa- 543-710B

SKU: 543-710B

  Melhor Oferta
de: R$2.736,83 15% Economize R$410,52
por: R$2.209,99 À vista no PIX com 5% OFF
ou R$2.326,31 em até 6x de R$387,72 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo de resolução fixa de 0,01 mm em tampa lisa: traseira plana, 160 g e força de medição de 0,9 N ou menor.

Comparado ao 543-700B, que é o modelo de resolução selecionável na mesma tampa, ele é 5 g mais leve, pressiona menos a peça (0,9 N contra 1,5 N) e abre mão das três resoluções: tem só a de centésimo. Em troca, a exatidão passa de 0,003 para 0,02 mm.

A capacidade é de 12,7 mm, com histerese de 0,02 mm e repetibilidade de 0,01 mm. A versão com orelha, de 170 g, é o 543-710. Usa o sensor ABSOLUTE e tem saída Digimatic.

Resumo técnico
  • Resolução fixa de 0,01 mm · tampa lisa, 160 g
  • Força 0,9 N ou menor · abaixo do modelo selecionável
  • Capacidade 12,7 mm · exatidão 0,02 mm
  • Sensor ABSOLUTE · saída Digimatic · repetibilidade 0,01 mm

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-710B dentro da série 543 ID-C.

Traseira plana, 160 g

Para suporte de bancada e espaço apertado.

Resolução fixa de 0,01 mm

Uma só, a de centésimo, sem seleção.

Força de 0,9 N

Menor que a do 543-700B, de mesma tampa.

Exatidão de 0,02 mm

Com repetibilidade de 0,01 mm.

Sensor ABSOLUTE

A origem é restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic

Leva a leitura ao computador e ao controle de processo.

Principais características

O que cada número do 543-710B significa na prática.

  • Mesma tampa, outra proposta COMPARADO AO 543-700B

    Os dois têm traseira plana. O 543-710B é 5 g mais leve, pressiona menos a peça e tem uma resolução em vez de três; a exatidão, em troca, passa de 0,003 para 0,02 mm.

  • Fixa, 0,01 mm RESOLUÇÃO

    É a escolha de quem sabe que o trabalho é de centésimo e não quer operar uma seleção que ficaria sempre na mesma posição.

  • 0,9 N ou menor FORÇA DE MEDIÇÃO

    Menor que os 1,5 N do modelo de resolução selecionável. Para material que cede de verdade, a versão de baixa força é o 543-715B.

  • 0,02 mm EXATIDÃO

    Com histerese de 0,02 mm e repetibilidade de 0,01 mm. É esse número que entra na comparação com a tolerância da peça.

  • Lisa, 160 g TAMPA TRASEIRA

    Traseira plana, sem a orelha.

Quais problemas este produto resolve?

Situações de medição em que o 543-710B é a escolha certa.

Desafio Escolher entre o 543-710B e o 543-700B

Mesma tampa, mesma capacidade, códigos vizinhos: a diferença fica invisível na listagem e aparece na bancada.

Solução

O 543-710B tem uma resolução (0,01 mm) e exatidão de 0,02 mm; o 543-700B tem três resoluções e exatidão de 0,003 mm.

Desafio A orelha não cabe na montagem

Em suporte de bancada e em dispositivo apertado, o ressalto da tampa com orelha encosta antes de o relógio assentar.

Solução

O 543-710B tem traseira plana, feita para essas montagens; a versão com orelha é o 543-710.

Desafio Display que oscila no último dígito

Resolução de meio micrometro em peça de tolerância larga faz o número dançar, e o operador passa a desconfiar de uma leitura certa.

Solução

O display do 543-710B trabalha em centésimo.

Desafio Peso do instrumento na montagem

Em braço articulado e suporte leve, cada grama muda a posição de equilíbrio do conjunto.

Solução

Com 160 g, o 543-710B é mais leve que o 543-700B, de mesma tampa e 165 g.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 0,9N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolução (mm): 0,01mm
  • Exatidão (mm): ±0,02mm
  • Proteção IP: IP42
  • Exatidão: 0,02mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Lisa
  • Diâmetro da haste: 8mm
  • Histerese: 0,02mm
  • Repetibilidade: 0,01mm

Detalhes técnicos

Fixação da tampa
Lisa, traseira plana, sem orelha de fixação
Massa
160 g (a versão com orelha, 543-710, pesa 170 g)
Tipo de resolução
Fixa, 0,01 mm (o 543-700B tem três selecionáveis)
Versão de baixa força
543-715B, com força ajustável de 0,2 a 0,5 N e 155 g
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-710B
Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Sensor ABSOLUTE

A origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B (este) Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

Qual a diferença entre o 543-710B e o 543-700B?

A resolução e o que vem com ela. O 543-700B tem três resoluções selecionáveis, exatidão de 0,003 mm, força de 1,5 N e 165 g. O 543-710B tem resolução fixa de 0,01 mm, exatidão de 0,02 mm, força de 0,9 N e 160 g.

E entre o 543-710B e o 543-710?

Só a tampa traseira e a massa: o 543-710B tem traseira plana e pesa 160 g, o 543-710 tem orelha com furo de fixação e pesa 170 g.

O 543-710B mede em polegada?

Ele alterna a unidade no visor, mas a resolução é a fixa de 0,01 mm. Os modelos com quatro resoluções em polegada são os de resolução selecionável, como o 543-701B.

Como fixar o 543-710B, já que ele não tem orelha?

Pela haste de fixação, que é o modo usual em suporte de bancada e em coluna. A orelha do 543-710 é uma segunda opção, por parafuso na traseira.

Quanto dura a bateria do 543-710B?

Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal.

Certificações e Tecnologias

O que o 543-710B traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
