Relógio Comparador Digital ABSOLUTE ID-C Série 543 - Modelo com função de cálculo Ax+B+Cx-1 – 543-341B

Name: Relógio Comparador Digital ABSOLUTE ID-C Série 543 - Modelo com função de cálculo Ax+B+Cx-1 – 543-341B
Brand: Mitutoyo
SKU: 543-341B
Price: 4048.54 BRL
Availability: OutOfStock

SKU: 543-341B

Melhor Oferta

R$4.048,54 À vista no PIX com 5% OFF

ou R$4.261,62 em até 6x de R$710,27 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

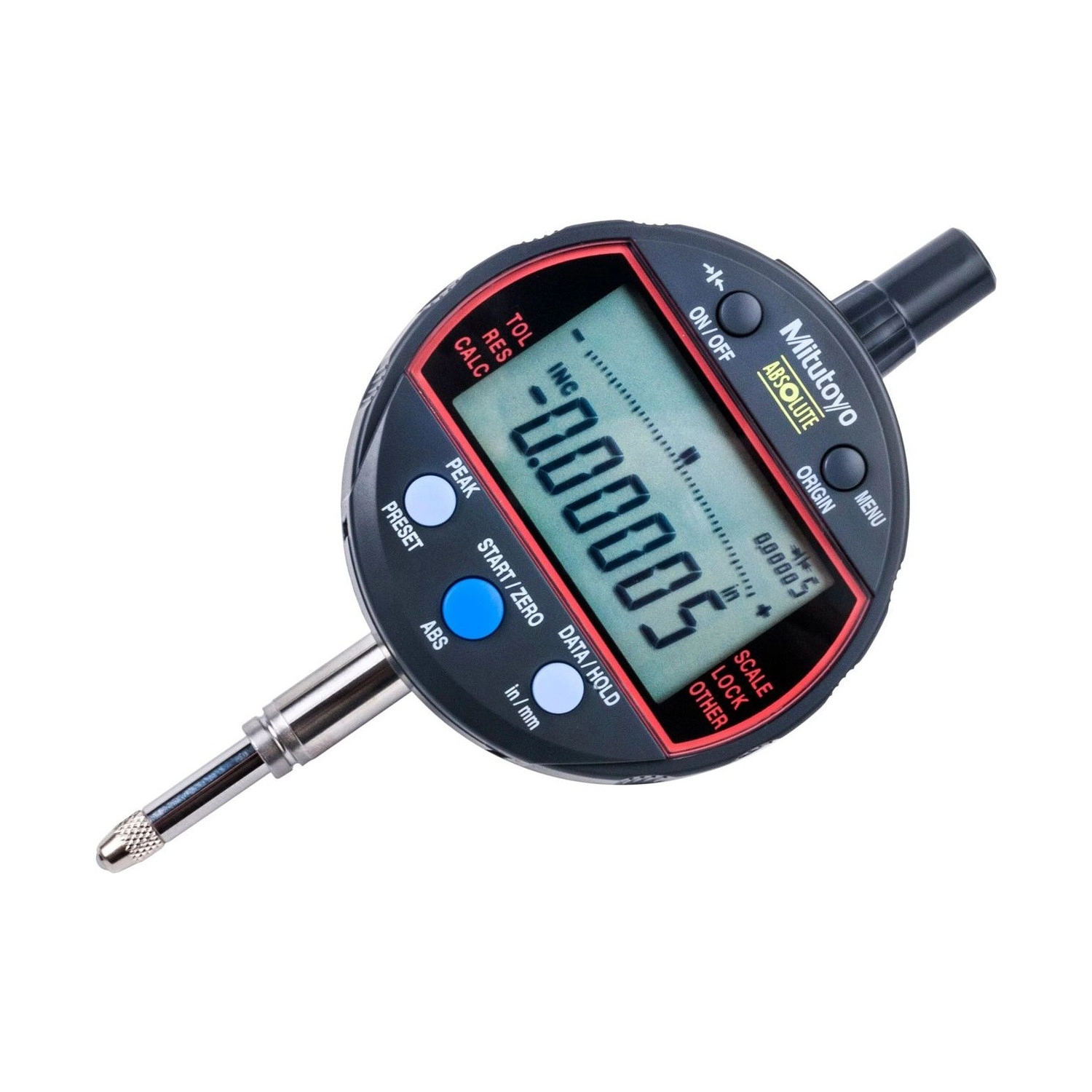

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-341B é o modelo da série 543 ID-C com função de cálculo: ele aplica a fórmula f(x) = Ax + B + Cx−¹ sobre o deslocamento do fuso e mostra o resultado já convertido, em vez da distância medida.

Isso resolve a medição indireta. Quando a grandeza que interessa não é o curso do fuso, mas algo proporcional a ele, o instrumento faz a conta: define-se o multiplicador e o visor passa a indicar o valor final, sem tabela nem calculadora ao lado da bancada.

A capacidade é de 12,7 mm (.5") com resolução de 0,001 mm (.00005") e exatidão de .00012". A força de medição é de 1,5 N ou menor, a tampa traseira é lisa e uma bateria SR44 dura cerca de 1 ano em uso normal.

Capacidade 12,7 mm / .5" · resolução 0,001 mm / .00005"
Exatidão .00012" · força de medição 1,5 N ou menor
Cálculo f(x) = Ax + B + Cx−¹ · no próprio instrumento
Resolução selecionável em 12 níveis · 1 ano de bateria

Diferenciais

Destaques do produto

O que distingue o 543-341B dentro da série 543 ID-C.

O visor mostra a grandeza final, não o curso do fuso.

Define o coeficiente e lê o resultado, sem converter à mão.

Para o visor não exibir dígito sem significado no valor calculado.

Os extremos do percurso, já na grandeza calculada.

Trava os coeficientes e a origem contra alteração acidental.

Uma SR44 em uso normal de 8 horas por dia.

Especificações

Principais características

O que cada número do 543-341B significa na prática.

f(x) = Ax + B + Cx−¹ FUNÇÃO

Três coeficientes aplicados ao deslocamento do fuso: A multiplica, B desloca a origem e C cobre a parcela inversamente proporcional. O visor passa a indicar a grandeza final.
12 níveis selecionáveis RESOLUÇÃO EXIBIDA

Como o valor é calculado, a última casa nem sempre é significativa. Escolher o nível evita mostrar dígito que a conta não sustenta.
0,001 mm / .00005" RESOLUÇÃO DE MEDIÇÃO

A leitura do fuso antes da fórmula, nas duas unidades, com conversão no próprio visor.
.00012" EXATIDÃO

Erro máximo permitido no curso de 12,7 mm, excluído o erro de 1 dígito de contagem.
1,5 N ou menor FORÇA DE MEDIÇÃO

A força aplicada pela ponta, a mesma dos demais modelos de 12,7 mm da série.

Soluções

Quais problemas resolve

Situações de medição em que o 543-341B é a escolha certa.

Desafio Converter a leitura com tabela ao lado da bancada

Quando a grandeza que interessa é proporcional ao curso, mas não é o curso, o operador mede, anota e converte depois. A tabela fica na parede, a conta é feita de cabeça e o erro entra sem aviso.

Solução

O 543-341B aplica f(x) = Ax + B + Cx−¹ e mostra o valor final, já convertido, no visor.

Desafio Calculadora no meio da inspeção

Multiplicar cada leitura por um fator durante o lote atrasa a conferência e quebra o ritmo, além de abrir espaço para digitação trocada.

Solução

O coeficiente é definido uma vez no instrumento e vale para todas as leituras seguintes.

Desafio Dígito sem significado no resultado

Valor calculado costuma exibir mais casas do que a conta sustenta, e alguém acaba usando a última casa como se fosse medida.

Solução

A mudança de resolução em 12 níveis ajusta o visor ao que a combinação de coeficientes realmente sustenta.

Desafio Configuração alterada por engano

Coeficiente ou origem mudados sem que ninguém perceba invalidam o lote inteiro, e a descoberta vem tarde.

Solução

A função Lock trava a configuração do 543-341B e impede alteração durante o trabalho.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: 543
Modelo: Modelo com função de cálculo Ax+B+Cx-1
Marca: Mitutoyo
Capacidade: 12,7mm/.5"
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,001mm
Resolução / Graduação : .00005"/ 0,001mm
Exatidão: .00012”

Detalhes técnicos

Função que define o modelo: Cálculo f(x) = Ax + B + Cx−¹ aplicado ao deslocamento do fuso
Mudança de resolução: Selecionável em 12 níveis, conforme a combinação de coeficientes usada
Retenção: Valores de máximo e de mínimo
Tampa traseira: Lisa, para fixação pelo canhão
Força de medição: 1,5 N ou menor
Bateria: SR44 (1 peça), código 938882, fornecida para a operação inicial
Vida útil da bateria: Aproximadamente 1 ano de uso normal (8 horas por dia)
Sistema de medição: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-341B

Cálculo f(x) = Ax + B + Cx−¹

O instrumento aplica a fórmula ao deslocamento do fuso e mostra o resultado. O coeficiente A multiplica, B desloca a origem e C cobre a parcela inversamente proporcional, que é a que aparece em medição por alavanca e em conversão de ângulo.

Mudança de resolução em 12 níveis

Como o resultado é calculado, a casa decimal significativa muda conforme os coeficientes. O instrumento permite escolher entre 12 níveis de resolução para que o visor não exiba dígito sem significado.

Retenção de máximo e mínimo

Guarda os extremos do percurso, útil quando a grandeza calculada também varia ao longo da medição.

Preset e zeramento

Define a origem a partir da peça de referência, antes de os coeficientes entrarem na conta.

Julgamento GO/±NG

Indica se o valor calculado está dentro dos limites, com distinção entre acima e abaixo da faixa.

Função Lock

Trava a configuração e impede que coeficiente ou origem sejam alterados por engano durante o trabalho.

Congelamento do mostrador

A função Hold mantém o valor no visor para leitura fora da posição de medição.

Saída de dados

Porta Digimatic, para registrar o valor já calculado em rede de medição e em CEP.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de função da série 543 ID-C disponíveis na loja

Código	Função principal	Capacidade	Resolução
543-301-10	Valores de máximo e de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10	Para comparador de diâmetro interno	12,7 mm	0,001 mm
543-341B (este)	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10	Saída de sinal GO/±NG	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-341B
Bateria SR44 (938882), para a operação inicial
Ponta de contato 901312
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que a função de cálculo do 543-341B resolve?

Medição indireta. Quando a grandeza de interesse é proporcional ao deslocamento do fuso mas não é ele, o instrumento aplica f(x) = Ax + B + Cx−¹ e mostra o resultado final. O operador lê o valor pronto em vez de medir, anotar e converter.

O que significam os coeficientes A, B e C no cálculo do 543-341B?

A multiplica o deslocamento, B desloca a origem do resultado e C entra na parcela inversamente proporcional ao deslocamento. Com C igual a zero e A igual a 1, o instrumento se comporta como um comparador digital comum.

Por que o 543-341B deixa escolher a resolução em 12 níveis?

Porque o número exibido é calculado, não medido diretamente. Dependendo da combinação de coeficientes, a última casa decimal pode não ter significado. Escolher o nível certo evita que alguém trate um dígito de arredondamento como medida.

Dá para travar a configuração do 543-341B?

Sim, é a função Lock. Ela impede que coeficientes, origem e demais ajustes sejam alterados durante o trabalho, o que em inspeção de lote evita invalidar tudo por um toque acidental.

Qual a diferença entre o 543-341B e o 543-301-10?

O 543-341B calcula e o 543-301-10 retém. Os dois têm 12,7 mm de capacidade, resolução de 0,001 mm e exatidão de .00012", mas o primeiro aplica uma fórmula ao deslocamento e o segundo guarda máximo, mínimo e amplitude. Um serve à medição indireta, o outro à medição de batimento.

Quantas baterias o 543-341B usa?

Uma bateria SR44, código 938882, fornecida com o instrumento para a operação inicial. A autonomia é de aproximadamente 1 ano em uso normal, considerando 8 horas por dia.

O que significa o sufixo B no 543-341B?

Tampa traseira lisa, sem orelha de fixação. O instrumento é preso pelo canhão de 8 mm, em suporte ou base magnética. É a mesma convenção usada em toda a série 543.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-341B traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para registrar o valor calculado em rede de medição e CEP.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
