Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Tampa Com Orelha Valo...

Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Tampa Com Orelha Valores de Máximo e de Mínimo 543-301-10 - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Tampa Com Orelha Valores de Máximo e de Mínimo 543-301-10

Name: Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Tampa Com Orelha Valores de Máximo e de Mínimo 543-301-10
Brand: Mitutoyo
SKU: 543-301-10
Price: 3426.47 BRL
Availability: InStock

SKU: 543-301-10

Melhor Oferta

de: R$4.243,30 15% Economize R$636,49

por: R$3.426,47 À vista no PIX com 5% OFF

ou R$3.606,81 em até 6x de R$601,14 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-301-10 é o modelo da série 543 ID-C que guarda o maior e o menor valor lidos durante a medição, além da amplitude entre os dois. Em vez de o operador tentar acompanhar o ponteiro enquanto gira a peça, o instrumento retém o extremo e mostra depois.

A capacidade é de 12,7 mm (.5") com resolução de 0,001 mm (.00005") e exatidão de .00012". A força de medição é de 1,5 N ou menor e a tampa traseira é com orelha, para fixação por parafuso.

A leitura é amostrada 50 vezes por segundo, o que é o que permite capturar o pico real de uma peça em rotação. Uma bateria CR2032 dá cerca de 1 ano de uso no modo padrão.

Capacidade 12,7 mm / .5" · resolução 0,001 mm / .00005"
Exatidão .00012" · força de medição 1,5 N ou menor
Retém máximo, mínimo e amplitude · amostragem de 50 leituras/s
Tampa com orelha · saída Digimatic · 1 bateria CR2032

Diferenciais

Destaques do produto

O que distingue o 543-301-10 dentro da série 543 ID-C.

O extremo do percurso fica guardado, sem depender do olho do operador.

A diferença entre máximo e mínimo aparece pronta: é o batimento.

Amostragem rápida o bastante para capturar o pico de uma peça girando.

Um micrometro por dígito, com exatidão de .00012".

A origem é restaurada ao ligar, sem rezerar a cada uso.

Traseira com furo de fixação, para prender o relógio por parafuso.

Especificações

Principais características

O que cada número do 543-301-10 significa na prática.

Máximo, mínimo e amplitude FUNÇÃO

Os três valores de um mesmo percurso, retidos pelo instrumento. Em medição de batimento é o que substitui acompanhar o ponteiro a olho.
50 leituras por segundo AMOSTRAGEM

A taxa que determina se o pico real é capturado. Abaixo disso, o extremo de uma peça em rotação pode passar entre duas leituras.
0,001 mm / .00005" RESOLUÇÃO

Um micrometro por dígito, nas duas unidades, com conversão no próprio visor.
.00012" EXATIDÃO

Erro máximo permitido no curso de 12,7 mm, excluído o erro de 1 dígito de contagem.
1,5 N ou menor FORÇA DE MEDIÇÃO

A força que a ponta aplica na peça. Importa quando o material cede e a leitura sai menor que a medida real.

Soluções

Quais problemas resolve

Situações de medição em que o 543-301-10 é a escolha certa.

Desafio Medir batimento sem perder o pico

Gira-se a peça e tenta-se ler o ponteiro no instante em que ele chega ao extremo. O valor depende do reflexo de quem está medindo, e dois operadores chegam a números diferentes.

Solução

O 543-301-10 retém o máximo e o mínimo do percurso e mostra a amplitude pronta, com amostragem de 50 leituras por segundo.

Desafio Anotar dois números e subtrair

Registrar máximo e mínimo no papel e calcular a diferença depois é onde nasce o erro de conta, e o operador só percebe na conferência.

Solução

O valor de amplitude é calculado pelo próprio instrumento e sai direto no visor.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de começar a produzir.

Solução

O sensor ABSOLUTE do 543-301-10 restaura a origem sozinho quando o instrumento é ligado.

Desafio Conferir lote peça por peça

Com limite apertado, o operador precisa comparar cada leitura com o desenho e decidir na hora, o que cansa e gera divergência ao longo do turno.

Solução

O julgamento GO/NG indica se a peça está dentro ou fora dos limites definidos, sem leitura de número.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 1,5N ou menor
Bateria: CR2032 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,001mm
Resolução (in): 0,0001", 0,0005", 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,0001"
Proteção IP: IP42
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Função que define o modelo: Retenção de valor máximo, mínimo e da amplitude entre eles
Taxa de amostragem: 50 leituras por segundo
Fixação da tampa: Com orelha, para fixação por parafuso
Vida útil da bateria: Aproximadamente 1 ano no modo padrão; 4,5 meses no modo rápido
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-301-10

Valor máximo e mínimo

O instrumento guarda o maior e o menor valor do percurso. É o que se usa para medir excentricidade e batimento: gira a peça uma volta e lê o extremo, sem depender de o operador enxergar o pico passar.

Valor de amplitude

Mostra direto a diferença entre o máximo e o mínimo, que é o próprio batimento. Dispensa anotar dois números e subtrair.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não, o que evita comparar número a número em conferência de lote.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

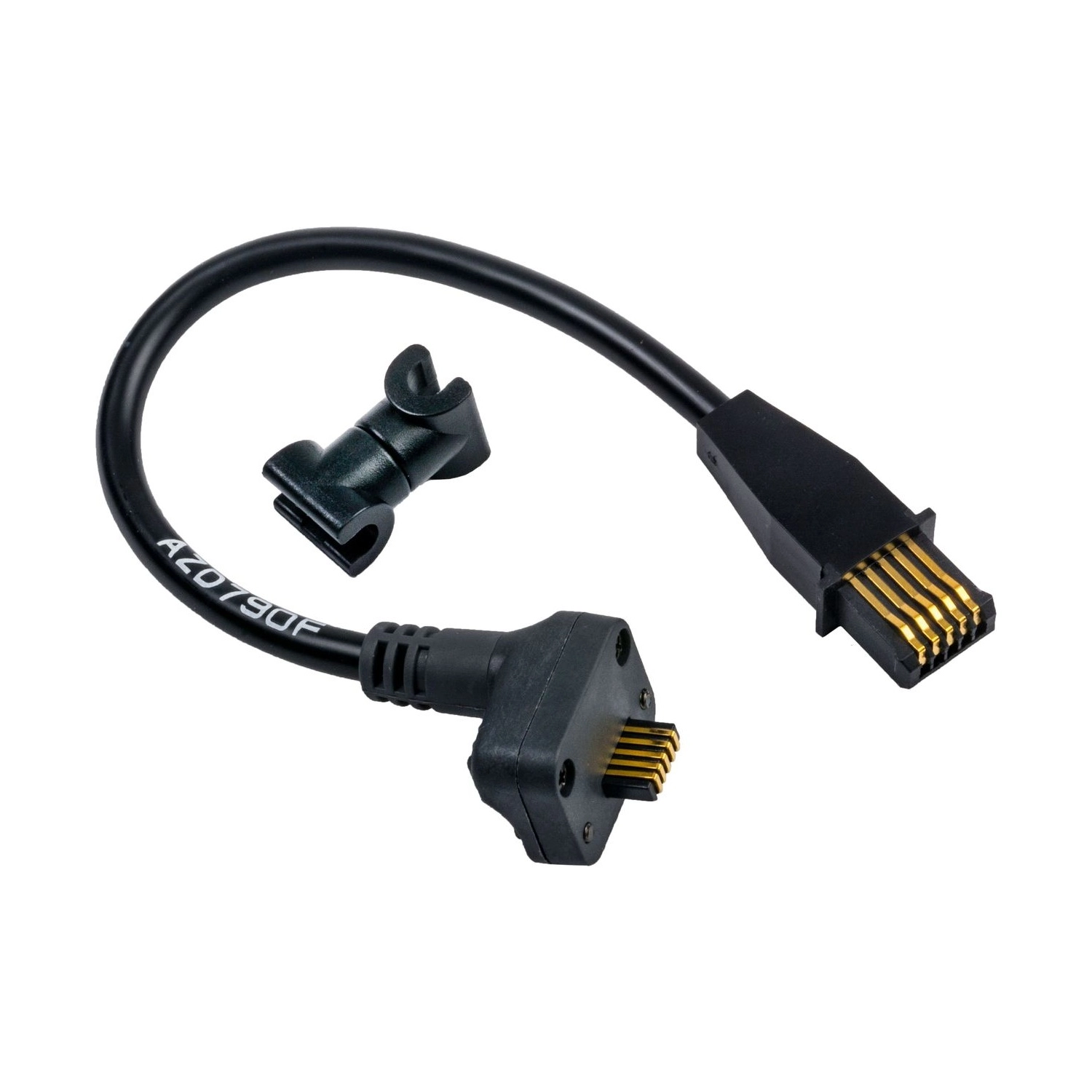

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

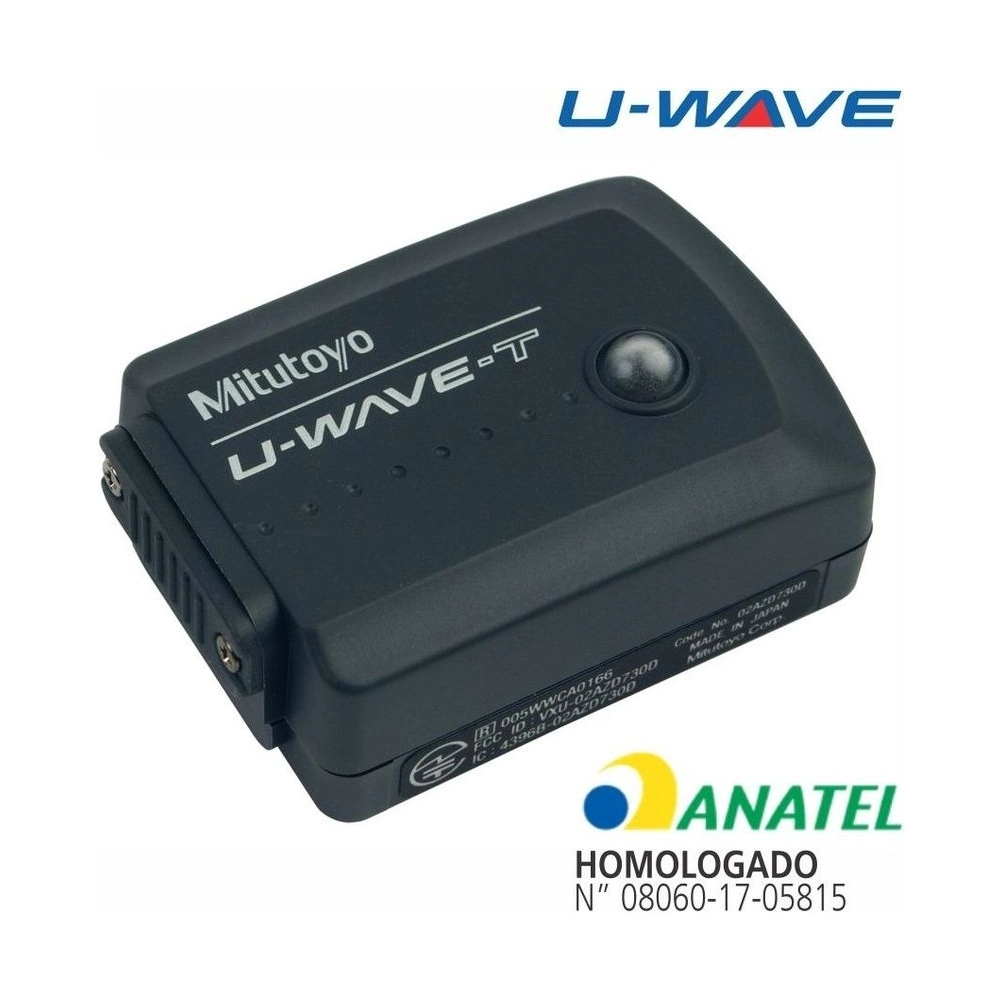

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de função da série 543 ID-C disponíveis na loja

Código	Função principal	Capacidade	Resolução
543-301-10 (este)	Valores de máximo e de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10	Para comparador de diâmetro interno	12,7 mm	0,001 mm
543-341B	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10	Saída de sinal GO/±NG	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-301-10
Bateria CR2032, para a operação inicial
Ponta de contato 901312
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que o 543-301-10 faz que um comparador digital comum não faz?

Guarda o maior e o menor valor do percurso e mostra a diferença entre eles. Num comparador comum o operador precisa enxergar o ponteiro passar pelo extremo; aqui o instrumento retém o valor e exibe depois, o que torna a medição de batimento repetível entre operadores.

Qual a diferença entre o 543-301-10 e o 543-350-10?

A finalidade da saída. Os dois têm 12,7 mm de capacidade e resolução de 0,001 mm, mas o 543-301-10 tem porta Digimatic para levar a leitura ao computador, enquanto o 543-350-10 é feito para acionar um dispositivo externo com sinal GO/±NG. Se o objetivo é registrar medição, o 543-301-10; se é automatizar aprovação numa linha, o 543-350-10.

Como meço excentricidade com o 543-301-10?

Monte o relógio no suporte, encoste a ponta na superfície e gire a peça uma volta completa. O instrumento retém o máximo e o mínimo do percurso, e o valor de amplitude mostra a diferença, que é a própria excentricidade. Não é preciso acompanhar o visor durante o giro.

Posso montar o 543-301-10 de cabeça para baixo no dispositivo?

Pode, e para isso existe a mudança de direção de contagem: a leitura passa a crescer no sentido oposto, de acordo com a montagem. A tampa com orelha deste modelo é justamente a que permite prender o instrumento por parafuso em vez de pelo canhão.

Quantas baterias o 543-301-10 usa e quanto duram?

Uma bateria CR2032, fornecida com o instrumento para a operação inicial. A autonomia é de aproximadamente 1 ano no modo padrão, ou 4,5 meses no modo rápido.

O 543-301-10 mede em polegada?

Mede nas duas unidades. A resolução é de 0,001 mm ou .00005", com conversão feita no próprio visor, e a exatidão declarada é de .00012" no curso de 12,7 mm.

O que o valor de exatidão do 543-301-10 não inclui?

O erro de 1 dígito de contagem, que é somado à parte. É a convenção do catálogo Mitutoyo para toda a série, e vale na hora de comparar o número com o de outro fabricante.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-301-10 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
