Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de ...

Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de Diâmetro Interno 543-310B-10 - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de Diâmetro Interno 543-310B-10

Name: Relógio Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de Diâmetro Interno 543-310B-10
Brand: Mitutoyo
SKU: 543-310B-10
Price: 3606.96 BRL
Availability: InStock

SKU: 543-310B-10

Melhor Oferta

de: R$4.466,82 15% Economize R$670,02

por: R$3.606,96 À vista no PIX com 5% OFF

ou R$3.796,80 em até 6x de R$632,80 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-310B-10 foi desenvolvido exclusivamente para comparadores de diâmetro interno. É a versão da série 543 ID-C que retém o valor mínimo, que é o que importa quando se procura o diâmetro real de um furo.

Traz barra analógica integrada ao LCD, que devolve a leitura de aproximação que só o mostrador analógico dava, e guarda até três configurações de diâmetro nominal com tolerância superior e inferior, para alternar entre furos diferentes sem reconfigurar.

A capacidade é de 12,7 mm com resolução de 0,001 mm e exatidão de 0,003 mm. A força de medição é de 1,5 N ou menor e uma bateria CR2032 dá cerca de 1 ano de uso no modo padrão.

Capacidade 12,7 mm · resolução 0,001 mm
Exatidão 0,003 mm · força de medição 1,5 N ou menor
Retém o valor mínimo · barra analógica integrada
3 memórias de diâmetro e tolerância · 1 ano de bateria

Diferenciais

Destaques do produto

O que distingue o 543-310B-10 dentro da série 543 ID-C.

O menor valor do balanço é o diâmetro real do furo, e ele fica guardado.

Mostra a aproximação do ponto de inversão, como fazia o ponteiro.

Nominal e tolerâncias de três furos distintos, sem reconfigurar.

Projetado para acoplar ao comparador de diâmetro interno.

No curso de 12,7 mm, com resolução de 0,001 mm.

Uma CR2032 no modo padrão.

Especificações

Principais características

O que cada número do 543-310B-10 significa na prática.

Retenção do valor mínimo FUNÇÃO

Num furo, o diâmetro está no ponto de inversão do balanço. Reter o mínimo é o que torna a leitura independente do instante em que o operador olha.
Barra analógica integrada LEITURA AUXILIAR

A escala gráfica indica o quanto falta para o ponto de inversão, informação que o display numérico sozinho não transmite.
3 conjuntos de diâmetro e tolerância MEMÓRIA

Para peças com furos de medidas diferentes: alterna entre as configurações em vez de reconfigurar a cada troca.
0,003 mm EXATIDÃO

Erro máximo permitido no curso de 12,7 mm, excluído o erro de 1 dígito de contagem.
50 leituras/s, até 50 m/s AMOSTRAGEM

Taxa de leitura e velocidade máxima de variação que o instrumento acompanha sem perder o mínimo.

Soluções

Quais problemas resolve

Situações de medição em que o 543-310B-10 é a escolha certa.

Desafio Ler o diâmetro no instante da inversão

O comparador interno é balançado dentro do furo e o diâmetro é o menor valor do percurso. Ler o visor exatamente nesse instante depende de reflexo, e cada operador para num ponto diferente.

Solução

O 543-310B-10 retém o valor mínimo do balanço, então a leitura é feita depois, com calma, e não muda de operador para operador.

Desafio Perder a noção de aproximação do display numérico

O mostrador de ponteiro mostrava o quanto faltava para o ponto de inversão. Trocando por números, o operador perde a referência visual e balança mais vezes que o necessário.

Solução

A barra analógica integrada ao LCD devolve essa leitura de aproximação, junto com o número.

Desafio Reconfigurar a cada furo diferente

Peça com três diâmetros distintos exige redigitar nominal e tolerâncias a cada troca, e é onde entra o valor errado no meio do lote.

Solução

O 543-310B-10 guarda três conjuntos de diâmetro e tolerância e alterna entre eles no próprio instrumento.

Desafio Registrar medição interna à mão

Leitura de furo anotada no papel e digitada depois perde rastreabilidade, e o erro de digitação só aparece no relatório.

Solução

A porta Digimatic envia a medição direto para o sistema de controle estatístico de processo.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 1,5N ou menor
Bateria: CR2032 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,003mm
Proteção IP: IP42
Exatidão: 0,003mm
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Função que define o modelo: Retenção do valor mínimo, para leitura de diâmetro interno
Uso: Somente para medições internas, acoplado a um comparador de diâmetro interno
Mostrador auxiliar: Barra analógica integrada ao LCD
Memórias: Até 3 conjuntos de diâmetro nominal e tolerância superior/inferior
Taxa de amostragem: 50 leituras por segundo, com taxa de mudança de leitura de até 50 m/s
Tampa traseira: Lisa em todos os instrumentos desta série
Vida útil da bateria: Aproximadamente 1 ano no modo padrão; 4,5 meses no modo rápido
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-310B-10

Retenção do valor mínimo

Num furo, o diâmetro verdadeiro é o menor valor que a ponta encontra ao ser balançada dentro dele. O instrumento guarda esse mínimo, em vez de exigir que o operador leia no instante exato da inversão.

Barra analógica

A escala gráfica ao lado dos dígitos mostra a aproximação do ponto de inversão. É a informação que o mostrador de ponteiro dava e que o display puramente numérico tinha perdido.

Três memórias de diâmetro

Guarda três conjuntos de valor nominal e tolerância. Quem mede furos de diâmetros diferentes na mesma peça alterna entre eles sem reconfigurar o instrumento.

Julgamento de tolerância GO/NG

Com o nominal e os limites gravados, o instrumento indica se o furo está dentro da faixa, sem o operador comparar números.

Preset

Define a origem a partir do anel padrão ou do bloco de referência usado na calibração do comparador.

Congelamento do mostrador

A função Hold trava o valor no visor, para ler com o instrumento já retirado do furo.

Saída de dados

Porta Digimatic para registrar a medição em rede e em controle estatístico de processo.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

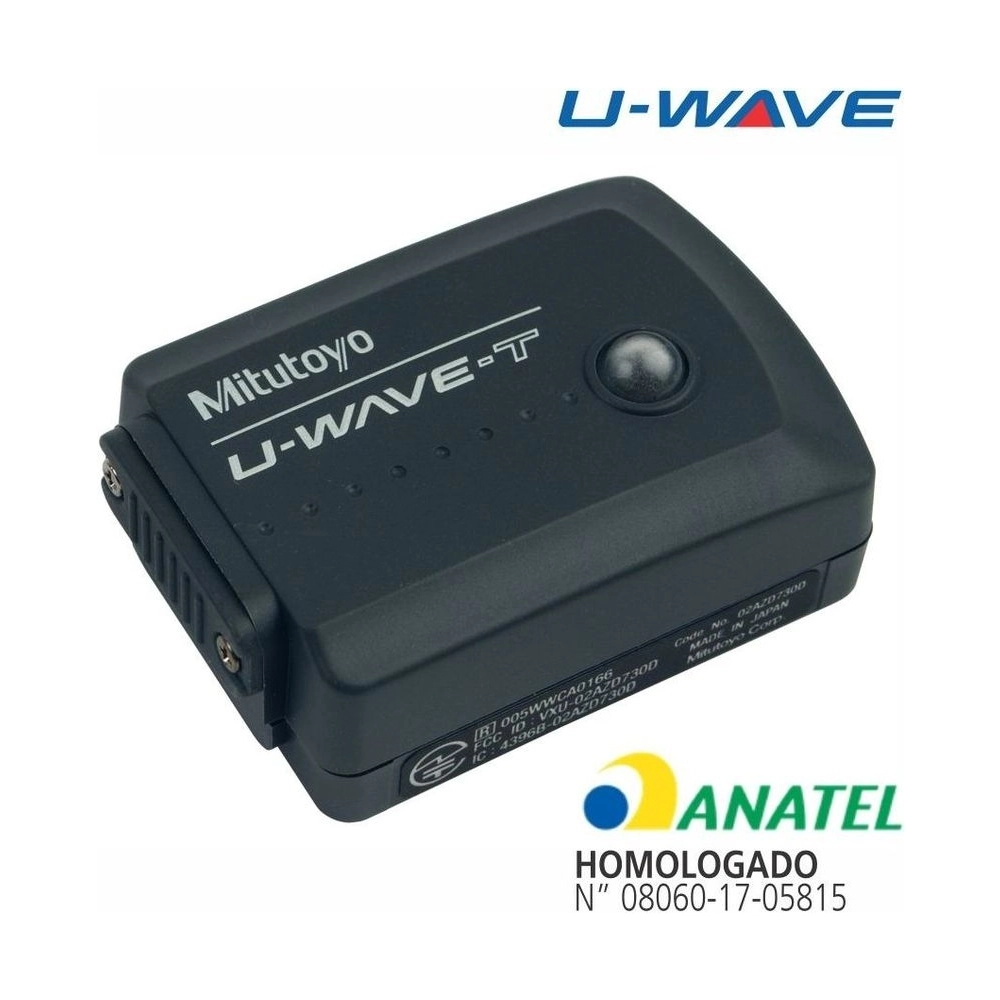

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de função da série 543 ID-C disponíveis na loja

Código	Função principal	Capacidade	Resolução
543-301-10	Valores de máximo e de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10 (este)	Para comparador de diâmetro interno	12,7 mm	0,001 mm
543-341B	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10	Saída de sinal GO/±NG	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-310B-10
Bateria CR2032, para a operação inicial
Ponta de contato 901312
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 543-310B-10 pode ser usado para medição externa?

Não. O catálogo é explícito: todos os instrumentos desta série servem somente para medições internas. Ele é projetado para acoplar a um comparador de diâmetro interno, e a função de retenção que ele traz é a do valor mínimo, que é a que faz sentido dentro de um furo.

Por que o 543-310B-10 retém o mínimo e não o máximo?

Porque o diâmetro real de um furo é o menor valor encontrado quando o comparador é balançado dentro dele. Reter o máximo seria útil em medição externa ou de batimento, que é o caso do 543-301-10 da mesma série.

Para que serve a barra analógica do 543-310B-10?

Para mostrar o quanto falta até o ponto de inversão do balanço, que é a informação que o mostrador de ponteiro dava e o display numérico perdeu. Ela aparece junto dos dígitos, no mesmo LCD.

Como uso as três memórias do 543-310B-10?

Cada memória guarda um diâmetro nominal com tolerância superior e inferior. Em peças com furos de medidas diferentes, você grava as três configurações uma vez e alterna entre elas durante a inspeção, sem redigitar valores.

O 543-310B-10 tem tampa com orelha?

Não. O catálogo registra que todos os instrumentos desta série têm tampa traseira lisa, o que é coerente com o uso acoplado ao comparador interno em vez de fixado por parafuso.

Quanto dura a bateria do 543-310B-10?

Cerca de 1 ano no modo padrão, ou 4,5 meses no modo rápido. É uma bateria CR2032, fornecida com o instrumento para a operação inicial.

Qual a velocidade máxima de balanço que o 543-310B-10 acompanha?

A leitura é amostrada 50 vezes por segundo e o instrumento acompanha variação de até 50 m/s. Na prática isso cobre o balanço manual dentro do furo sem risco de o mínimo passar entre duas leituras.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-310B-10 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
