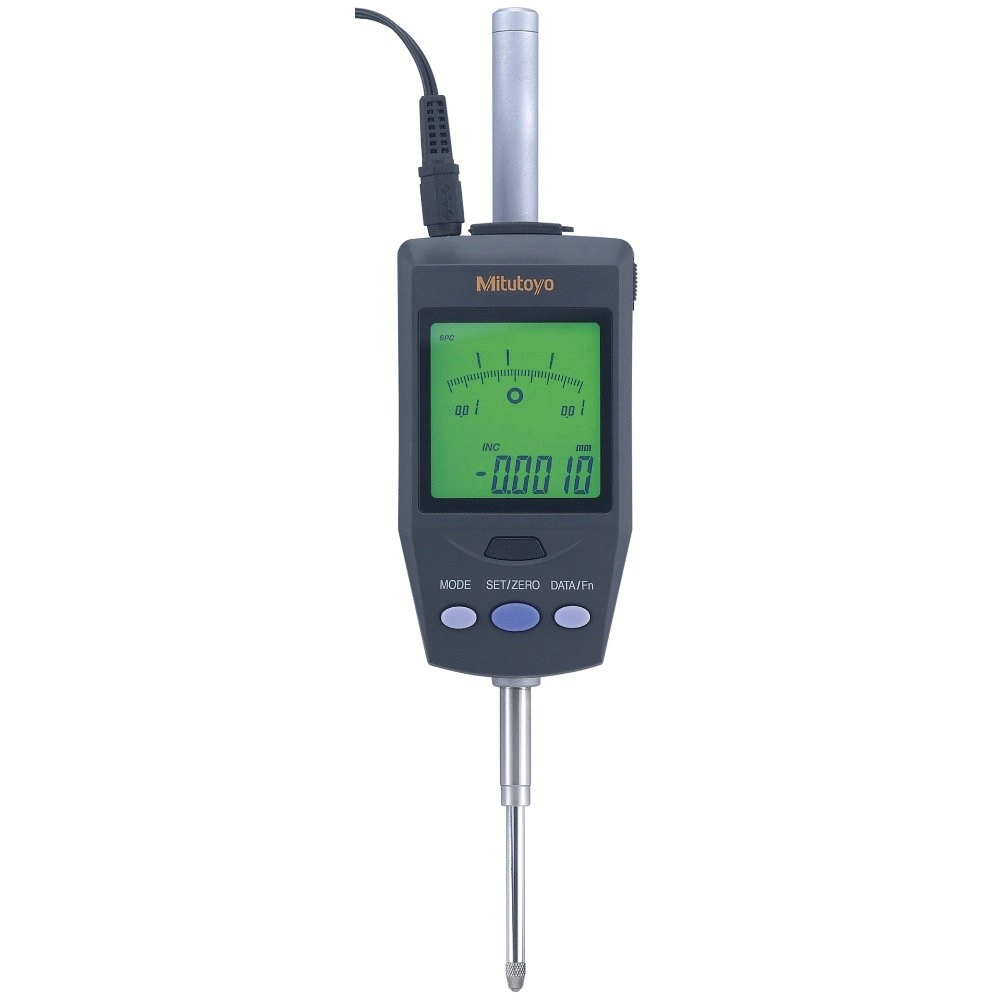

Relógio Comparador Digital ID-H 1,2"/30,48mm Resolução 0,0005mm – 543-562A
Vídeo
Relógio Comparador Digital ID-H 1,2"/30,48mm Resolução 0,0005mm – 543-562A

Relógio Comparador Digital ID-H 1,2"/30,48mm Resolução 0,0005mm – 543-562A

SKU: 543-562A

  Melhor Oferta
de: R$4.507,46 30% Economize R$1.339,46
por: R$3.009,60 À vista no PIX com 5% OFF
ou R$3.168,00 em até 6x de R$528,00 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Adaptador AC de 5,9 V, alavanca de levantamento e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Mede 1,2" / 30,48 mm com resolução de até 0,00002 pol, que é 0,0005 mm: meio micrometro, a escala mais fina da série 543.

É o modelo mais exato dos dois ID-H vendidos aqui: 0,00006 pol, que são 0,0015 mm, com repetibilidade de 0,00004 pol. A repetibilidade ser menor que a exatidão é o que torna o instrumento útil em medição comparativa, que é onde ele trabalha.

A linha ID-H junta alta exatidão e função: calcula máximo, mínimo e batimento, aceita controle remoto e traz RS-232C integrada. É alimentado por adaptador AC, sem pilha, e a massa é de 300 g.

Resumo técnico
  • Capacidade 1,2" / 30,48 mm · 300 g
  • Resolução até 0,0005 mm · meio micrometro
  • Exatidão 0,00006 pol · 0,0015 mm
  • Repetibilidade 0,00004 pol · força 2,0 N ou menor

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-562A dentro da linha ID-H.

Resolução de meio micrometro

O ID-H lê até 0,0005 mm, a escala mais fina da série 543.

Máximo, mínimo e batimento

O 543-562A calcula a diferença entre os extremos, sem conta do operador.

Controle sem encostar

Com o controlador remoto opcional, zerar e presetar não perturba a medição.

Sem pilha para trocar

Adaptador AC de 5,9 V alimenta o 543-562A, que fica ligado na tomada.

RS-232C integrada

Além da saída Digimatic, o computador controla o instrumento pela serial.

Resposta de 1000 mm/s

Acompanha movimento rápido sem perder contagem.

Principais características

O que cada número do 543-562A significa na prática.

  • 1,2" / 30,48 mm Capacidade

    Curso longo para um instrumento desta classe de resolução.

  • 0,00002 pol Resolução

    Equivale a 0,0005 mm. A lista completa tem três passos em polegada e dois em milímetro.

  • 0,00006 pol Exatidão

    São 0,0015 mm, a mesma do 543-561, o irmão métrico de igual curso.

  • 0,00004 pol Repetibilidade

    Menor que a exatidão: é o número que importa em medição comparativa.

  • 2,0 N ou menor Força de medição

    Adequada ao curso, sem deformar peça de parede fina.

  • 300 g Massa

    Instrumento de bancada e de dispositivo, montado em suporte.

Quais problemas este produto resolve?

Situações de medição em que o 543-562A é a escolha certa.

Desafio Tolerância menor que a resolução do instrumento

Medir peça com tolerância de milésimo com relógio de centésimo não resolve: o instrumento não enxerga a variação.

Solução

O 543-562A lê até 0,0005 mm e tem exatidão de 0,0015 mm.

Desafio Calcular batimento na mão

Anotar o máximo, anotar o mínimo e subtrair a cada peça é lento e é onde o erro entra.

Solução

O 543-562A mostra máximo, mínimo e a diferença entre eles, calculada pelo próprio instrumento.

Desafio Encostar no relógio para zerar

Em medição de alta exatidão, a mão no corpo do instrumento desloca a montagem e altera a leitura.

Solução

Com o controlador remoto opcional, zerar e presetar acontece sem tocar no relógio.

Desafio Medição parada por pilha

Instrumento a pilha em posto de uso contínuo interrompe a inspeção quando a carga acaba.

Solução

O ID-H é alimentado por adaptador AC e fica ligado na tomada.

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, modelos da linha e o que vem na caixa.

Especificações

  • Serie: ID-H
  • Marca: Mitutoyo
  • Alcance (mm): 0-30,48mm
  • Resolução (mm): 0,0005mm, 0,001mm
  • Exatidão: 0,0015mm
  • Saída de Dados: Sim

Detalhes técnicos

Detecção de posição
Encoder linear de reflexão fotoelétrica
Alimentação
Adaptador AC de 5,9 V, não usa pilha
Display
LCD de 7 dígitos, com sinal e barra analógica, retroiluminação de 2 cores
Velocidade de resposta
Aproximadamente 1000 mm/s
Interface
RS-232C integrada, além da saída Digimatic
Alavanca de levantamento
21EAA426, acessório padrão
Norma do corpo
ASME/ANSI/AGD
Massa
300 g

Funções

Funções de operação do 543-562A
Máximo, mínimo e batimento

O instrumento calcula e mostra o maior valor, o menor e a diferença entre os dois, que é a medida de batimento, sem conta nenhuma do operador.

Resolução de 0,5 µm

A menor leitura do ID-H é de 0,0005 mm (0,5 µm), e é o que separa esta linha das demais da série 543.

Controle remoto

Com o controlador opcional 21EZA099, zerar e fazer preset acontece sem encostar no corpo do relógio, o que evita perturbar a medição.

Interface RS-232C

Além da saída Digimatic, a linha traz RS-232C integrada, para controle do instrumento a partir de um computador.

Origem e preset

Define a origem e valores de referência, recuperados ao voltar para o modo correspondente.

Barra analógica

Além do número, a tela mostra a posição dentro da faixa, o que ajuda em medição de batimento e em ajuste.

Transmissão de dados

O ID-H usa conector Digimatic tipo D. Os códigos abaixo são os do caderno 7 do catálogo 2024 para esta linha.

Cabo de conexão (1 m)
936937
Cabo de conexão (2 m)
965014
USB Input Tool Direct (2 m)
06AFM380D
Transmissão sem fio U-WAVE
02AZD730H (unidade) com 02AZD790D ou 02AZE140D
Coletor de dados
264-020 (IT-020U)

Variações da série

Modelos ID-H da série 543 disponíveis na loja

Código Capacidade Resolução mais fina Exatidão
543-562A (este) 1,2" / 30,48 mm 0,00002 pol 0,00006 pol
543-564A 2,4" / 60,96 mm 0,00002 pol 0,00010 pol

Itens inclusos

  • Relógio Comparador Digital ID-H
  • Adaptador AC de 5,9 V
  • Alavanca de levantamento 21EAA426
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

Qual a diferença entre o 543-562A e o 543-564A?

O curso e a exatidão. O 543-562A mede 1,2" / 30,48 mm com exatidão de 0,00006 pol; o 543-564A mede 2,4" / 60,96 mm com 0,00010 pol. Mais curso custa exatidão, e o catálogo declara quanto.

Quanto é 0,00002 polegada de resolução no 543-562A em milímetro?

São 0,0005 mm, ou 0,5 µm: nenhum outro relógio da série 543 lê um passo menor, e é isso que caracteriza a linha ID-H.

Por que a repetibilidade do 543-562A é menor que a exatidão?

Porque são coisas diferentes. A exatidão de 0,00006 pol é o maior desvio admitido em relação ao valor verdadeiro; a repetibilidade de 0,00004 pol é o quanto a leitura varia ao repetir a mesma medição. Em medição comparativa, que é o uso típico deste instrumento, a repetibilidade é o número que decide.

O 543-562A precisa de computador para funcionar?

Não. Ele mede e mostra sozinho, e o máximo, o mínimo e o batimento são calculados pelo próprio instrumento. A RS-232C e a saída Digimatic existem para quem quer levar o dado adiante ou controlar o relógio remotamente.

O 543-562A usa pilha?

Não. A alimentação é por adaptador AC de 5,9 V, então não há carga para acabar nem pilha para trocar. Em compensação, o instrumento depende de tomada no posto de medição.

Certificações e Tecnologias

O que o 543-562A traz de fábrica.

Digimatic
Digimatic

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

MeasurLink
MeasurLink

Compatível com o software de gestão de dados de medição da Mitutoyo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
