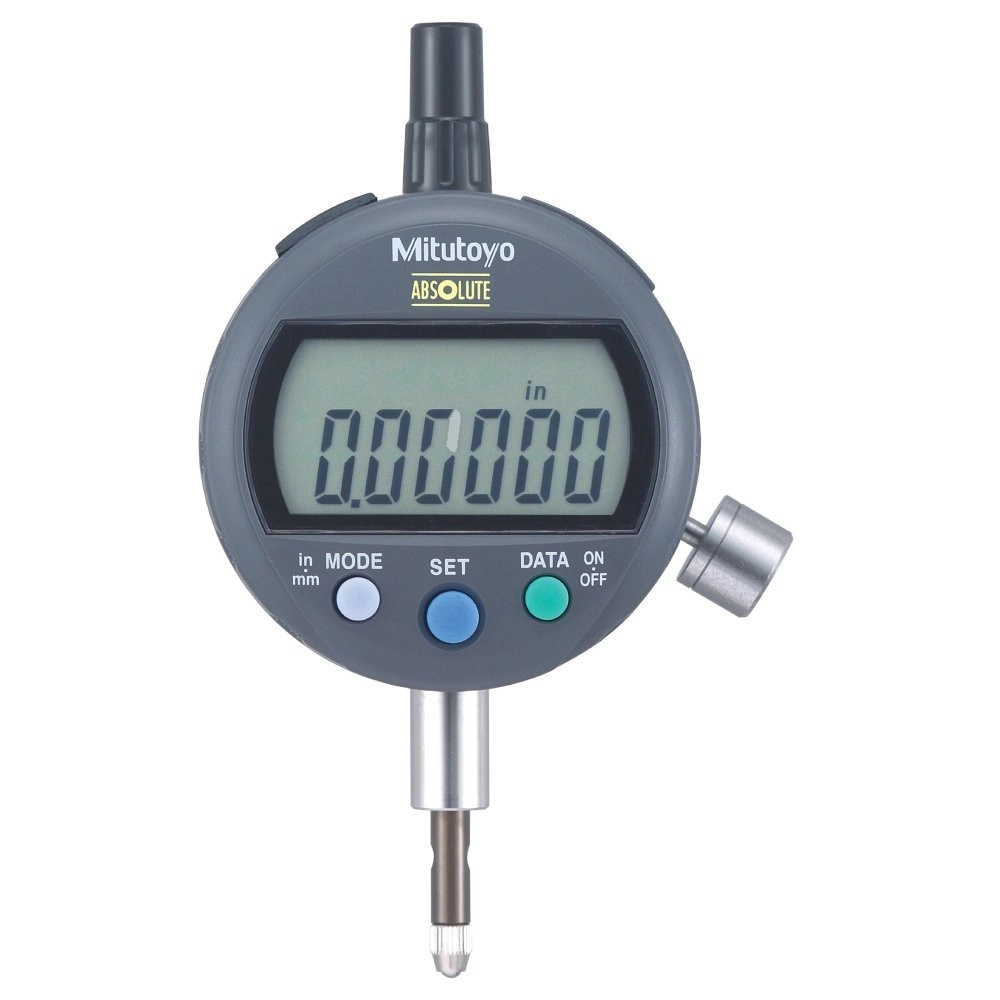

Relógio Comparador Digital ABSOLUTE ID-C112CEXB 12,7mm/0,001mm Baixa Força Tampa Lisa – 543-396B

Name: Relógio Comparador Digital ABSOLUTE ID-C112CEXB 12,7mm/0,001mm Baixa Força Tampa Lisa – 543-396B
SKU: 543-396B
Price: 2425.25 BRL
Availability: BackOrder

SKU: 543-396B

Melhor Oferta

R$2.425,25 À vista no PIX com 5% OFF

ou R$2.552,89 em até 6x de R$425,48 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-396B (ID-C112CEXB) combina o que normalmente se escolhe um ou outro: resolução de 0,001 mm com baixa força de medição, de 0,4 a 0,7 N. É o modelo da linha ID-CX para peça delicada que ainda assim exige leitura em micrometros.

A capacidade é de 12,7 mm, com exatidão de ±0,003 mm, histerese e repetibilidade de 0,002 mm. O sufixo B indica tampa traseira lisa, para fixação pelo canhão.

Usa o sensor ABSOLUTE, que retém a origem mesmo desligado e elimina erro de velocidade por movimento, e tem saída Digimatic própria, acionada por botão no instrumento. A bateria SR44 dura cerca de 7.000 horas de uso contínuo.

Capacidade 12,7 mm · resolução 0,001 mm
Exatidão ±0,003 mm · histerese e repetibilidade 0,002 mm
Baixa força de medição: 0,4 a 0,7 N
Saída Digimatic · tampa lisa · bateria SR44

Diferenciais

Destaques do produto

O que distingue o 543-396B dentro da linha ID-CX.

Um micrometro por dígito, a leitura fina da linha ID-CX.

Menos da metade da força de um modelo padrão, para não deformar a peça.

Com histerese e repetibilidade de 0,002 mm.

A origem é retida com o instrumento desligado, sem rezerar a cada uso.

Botão próprio no instrumento, sem depender de software para enviar a leitura.

Traseira plana, para fixação pelo canhão em suporte e base magnética.

Especificações

Principais características

O que cada número do 543-396B significa na prática.

0,001 mm por dígito RESOLUÇÃO

Um micrometro na leitura, o que em comparador digital só aparece nos modelos de faixa curta da linha.
0,4 a 0,7 N FORÇA DE MEDIÇÃO

A faixa de baixa força. Chapa fina, borracha e material macio cedem sob força padrão, e a leitura sai menor que a medida real.
±0,003 mm EXATIDÃO

Erro máximo permitido em todo o curso de 12,7 mm, com histerese e repetibilidade de 0,002 mm.
Sensor ABSOLUTE ORIGEM

A origem fica gravada mesmo com o instrumento desligado, então não há rezeragem no início do turno nem erro de velocidade por movimento do fuso.
Digimatic, por botão próprio SAÍDA DE DADOS

A medição vai para o computador com o cabo tipo F e o Input Tool, sem software adicional.

Soluções

Quais problemas resolve

Situações de medição em que o 543-396B é a escolha certa.

Desafio Peça delicada que se deforma sob a ponta

Chapa fina, junta de borracha e plástico cedem quando a força de medição é a padrão, e cada operador aperta de um jeito. A leitura vira negociação.

Solução

O 543-396B mede com 0,4 a 0,7 N, menos da metade da força de um modelo comum, e mantém a resolução de 0,001 mm.

Desafio Refazer o zero a cada retomada

Em comparador sem sensor absoluto a origem se perde ao desligar, e recuperá-la significa encostar de novo no padrão: o que, em peça macia, é mais uma medição em cima dela.

Solução

A origem do 543-396B fica gravada no instrumento, mesmo desligado. Liga e a leitura continua de onde parou.

Desafio Anotar micrometro à mão

Leitura de três casas decimais copiada no papel e digitada depois é onde nasce o dígito trocado, e em micrometro o erro passa despercebido na conferência.

Solução

O 543-396B envia a leitura ao computador pelo botão do próprio instrumento, com cabo tipo F e Input Tool.

Desafio Conferir tolerância de micrometros de cabeça

Com limite na casa dos micrometros, o operador precisa comparar três casas decimais peça por peça e decidir na hora.

Solução

O julgamento de tolerância do 543-396B indica direto se a peça está dentro ou fora dos limites definidos.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 0,4N - 0,7N
Vida útil da bateria: Aprox. 7.000 horas com uso contínuo
Bateria: SR44 (acessório padrão para operação inicial)
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,001mm
Resolução (in): 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,0001"
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Modelo: ID-C112CEXB
Fixação da tampa: Lisa (sufixo B), sem orelhas de fixação
Característica: Baixa força de medição
Nome de fábrica: ABS Digimatic Indicator ID-CX: Série 543
Sensor ABSOLUTE: ABSOLUTE: a origem é retida, sem rezerar a cada uso e sem erro de velocidade por movimento
Mostrador: LCD com dígitos de 11 mm, 1,5 vez a área dos 8,5 mm convencionais
Rotação do mostrador: 330°, para leitura em qualquer posição de montagem
Comandos: Três botões grandes, o mesmo desenho dos ID-N / ID-B Coolant Proof
Porta de dados: Saída Digimatic para rede de medição e controle estatístico de processo
Conector Digimatic: Tipo F (catálogo p2025, seção 09)
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo da série 543-390/400

Funções

Funções de operação do 543-396B

ABS e INC

Alterna entre o modo ABS, que guarda a origem de fábrica ou a definida por preset, e o modo INC, que zera no ponto onde o fuso está. Trocar de modo não perde a origem do outro.

Julgamento de tolerância

Define limite mínimo e máximo e o instrumento indica se a peça está dentro ou fora. Evita que o operador compare número a número em conferência de lote.

Cálculo f(x) = Ax

Monta o relógio em um suporte, define um multiplicador e o visor passa a indicar o tamanho direto, sem tabela de conversão.

Função LOCK

Trava as configurações e impede alteração acidental durante o trabalho.

Mostrador rotativo 330°

Gira o visor para a posição de leitura, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Saída de dados

Envia a leitura para o computador pelo próprio botão do instrumento, sem software adicional.

Liga / desliga

Botão dedicado. Com o sensor ABSOLUTE, ligar de novo não exige rezerar.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem botão de saída de dados próprio.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Outros modelos ID-CX disponíveis na loja

Código	Tampa traseira	Capacidade	Resolução
543-396B (este)	Lisa	12,7 mm	0,001 mm
543-401B	Lisa	12,7 mm	0,01 mm
543-406	Com orelha	12,7 mm	0,01 mm
543-471B	Lisa	25,4 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-396B (ID-C112CEXB)
Bateria SR44, instalada para a operação inicial
Ponta de contato
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que significa o sufixo B no 543-396B?

Indica tampa traseira lisa. O modelo equivalente com tampa de orelha é o 543-396. Capacidade de 12,7 mm, resolução de 0,001 mm, exatidão e força de medição são iguais nos dois; muda a forma de fixar o instrumento.

Qual a diferença entre o 543-396B e o 543-401B?

A resolução e a força. O 543-396B lê 0,001 mm com força de 0,4 a 0,7 N; o 543-401B lê 0,01 mm com até 0,9 N. Os dois têm 12,7 mm de capacidade e tampa lisa. Para tolerância em micrometros ou peça delicada, o 543-396B; para uso geral em centésimos, o 543-401B.

O 543-396B perde a origem quando eu desligo?

Não. O sensor é ABSOLUTE: a origem do modo ABS fica gravada no instrumento mesmo desligado, e ao ligar de novo a leitura continua de onde parou. O modo INC é o outro caminho, zera no ponto onde o fuso estiver para comparar a partir dali, e alternar entre os dois não apaga a origem do ABS.

O que preciso comprar além do 543-396B para levar a leitura ao computador?

Só o cabo Digimatic tipo F e o Input Tool USB. O botão de saída de dados já está no instrumento, então a leitura entra no computador como se fosse digitada no teclado, sem software. Os códigos estão na aba Transmissão de dados.

Vou usar o 543-396B poucas vezes por mês. Preciso fazer algo com a bateria?

Sim. O manual pede que, se o instrumento ficar mais de três meses sem uso, a bateria SR44 seja retirada e guardada à parte. Em uso contínuo a autonomia é de aproximadamente 7.000 horas.

O que estraga um comparador de baixa força como o 543-396B?

Força excessiva no fuso, queda e batida. O manual também pede não desmontar nem modificar o instrumento, não apertar as teclas com objeto pontiagudo como chave de fenda, e não usar nem guardar sob luz solar direta.

O 543-396B serve para controle estatístico de processo?

Sim. A saída Digimatic permite incluir o instrumento em sistema de medição em rede e de CEP. A aba Transmissão de dados traz as três formas de conectar, com os códigos que a loja vende.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-396B traz de fábrica.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, acionada por botão do próprio instrumento.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
