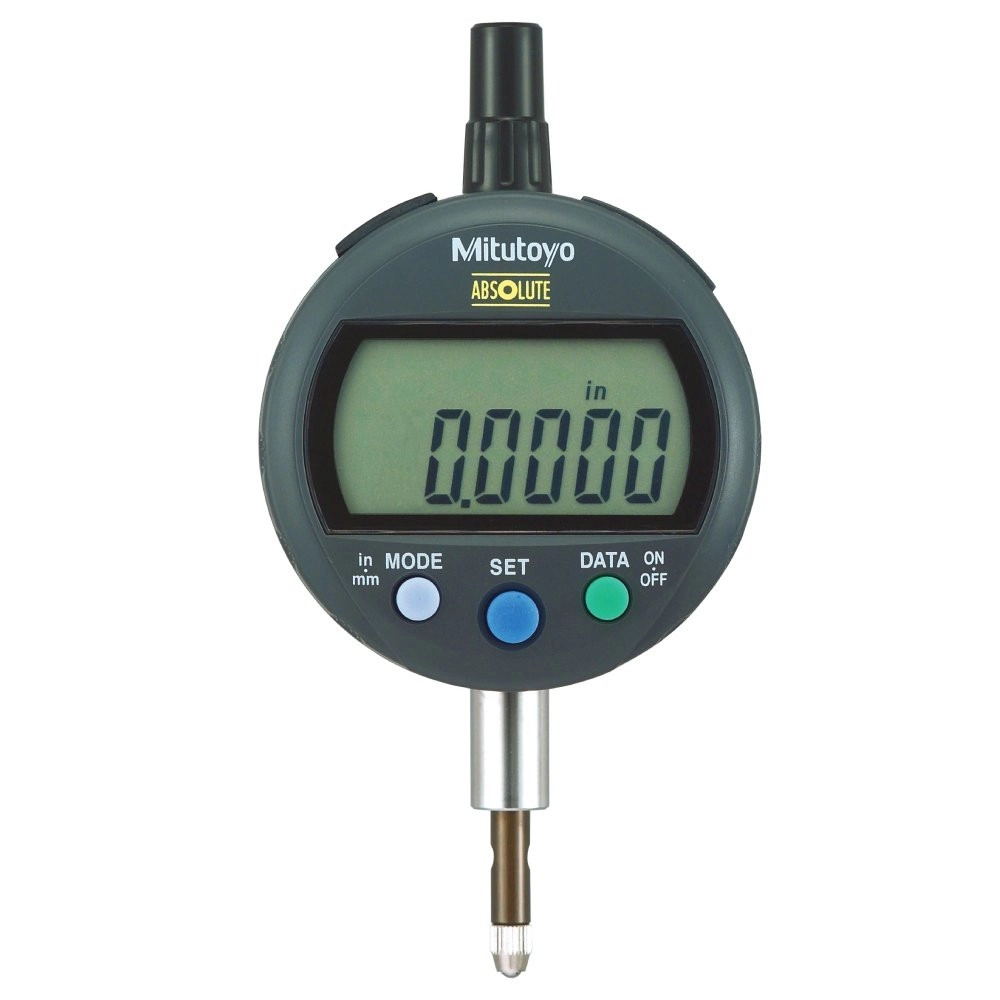

Relógio Comparador Digital ABSOLUTE ID-C1012CEX 12,7mm/0,01mm Baixa Força – 543-406

Name: Relógio Comparador Digital ABSOLUTE ID-C1012CEX 12,7mm/0,01mm Baixa Força – 543-406
SKU: 543-406
Price: 1222.69 BRL
Availability: BackOrder

SKU: 543-406

Melhor Oferta

R$1.222,69 À vista no PIX com 5% OFF

ou R$1.287,04 em até 6x de R$214,51 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-406 (ID-C1012CEX) é o modelo de menor força de medição da linha ID-CX: 0,2 a 0,5 N, contra até 0,9 N do modelo padrão. É a escolha quando a peça cede sob a ponta.

A capacidade é de 12,7 mm com leitura em 0,01 mm e exatidão de ±0,02 mm. É também o único dos quatro com tampa traseira com orelha, que permite fixação por parafuso passante.

Tem o sensor ABSOLUTE, mostrador rotativo de 330°, três botões grandes e saída Digimatic acionada por botão próprio. A bateria SR44 dura cerca de 7.000 horas de uso contínuo.

Capacidade 12,7 mm · resolução 0,01 mm
Menor força da linha: 0,2 a 0,5 N
Exatidão ±0,02 mm · sensor ABSOLUTE
Tampa com orelha: fixação por parafuso passante

Diferenciais

Destaques do produto

O que distingue o 543-406 dentro da linha ID-CX.

A menor da linha ID-CX: menos de um terço da força do modelo padrão.

O único dos quatro que fixa por parafuso passante, sem folga nem rotação.

A origem é retida com o instrumento desligado, sem rezerar a cada uso.

Resolução de 0,01 mm com exatidão de ±0,02 mm em todo o curso.

Botão próprio no instrumento, sem depender de software para enviar a leitura.

Leitura em qualquer posição de montagem, sem improvisar o suporte.

Especificações

Principais características

O que cada número do 543-406 significa na prática.

0,2 a 0,5 N FORÇA DE MEDIÇÃO

A menor da linha. Espuma, filme, papel e peça de parede fina afundam sob força padrão, e o valor lido fica menor que o real.
Com orelha TAMPA TRASEIRA

A fixação por parafuso passante nas orelhas trava o instrumento sem folga nem rotação, o que importa em dispositivo de controle dedicado.
12,7 mm de curso CAPACIDADE

Meia polegada, a faixa padrão de comparador de bancada.
±0,02 mm EXATIDÃO

Erro máximo permitido em todo o curso, com histerese e repetibilidade de 0,02 mm.
Sensor ABSOLUTE ORIGEM

A origem fica gravada mesmo desligado, sem rezeragem no início do turno nem erro de velocidade por movimento do fuso.

Soluções

Quais problemas resolve

Situações de medição em que o 543-406 é a escolha certa.

Desafio Material que afunda sob a ponta

Espuma, filme plástico, papel e peça de parede fina cedem mesmo sob força moderada. A leitura depende de quem mede, e o mesmo lote dá resultados diferentes.

Solução

O 543-406 mede com 0,2 a 0,5 N, a menor força da linha ID-CX, e reduz a deformação a ponto de a leitura parar de depender do operador.

Desafio Instrumento girando no dispositivo de controle

Preso só pelo canhão, o comparador pode girar e sair de posição em dispositivo que é usado o dia inteiro, e ninguém percebe até a peça errada passar.

Solução

A tampa com orelha do 543-406 permite fixar por parafuso passante, que trava sem folga nem rotação.

Desafio Reajustar o dispositivo a cada turno

Em dispositivo de controle dedicado, o comparador sem sensor absoluto obriga a refazer o ajuste contra o padrão toda vez que é desligado, e o posto fica parado nesse intervalo.

Solução

O 543-406 retém a origem desligado, então o dispositivo volta a medir assim que é ligado.

Desafio Aprovar ou recusar peça a olho no visor

O operador lê o número, lembra do limite e decide. Em lote grande de material macio, a decisão varia com o cansaço.

Solução

O julgamento de tolerância do 543-406 mostra se a peça está dentro ou fora dos limites, sem exigir a conta mental.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 0,2N - 0,5N
Vida útil da bateria: Aprox. 7.000 horas com uso contínuo
Bateria: SR44 (acessório padrão para operação inicial)
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,01mm
Resolução (in): 0,0005"
Exatidão (mm): ±0,02mm
Exatidão (in): ±0,001"
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,02mm

Detalhes técnicos

Modelo: ID-C1012CEX
Fixação da tampa: Com orelha, para fixação por parafuso passante
Característica: Baixa força de medição
Nome de fábrica: ABS Digimatic Indicator ID-CX: Série 543
Sensor ABSOLUTE: ABSOLUTE: a origem é retida, sem rezerar a cada uso e sem erro de velocidade por movimento
Mostrador: LCD com dígitos de 11 mm, 1,5 vez a área dos 8,5 mm convencionais
Rotação do mostrador: 330°, para leitura em qualquer posição de montagem
Comandos: Três botões grandes, o mesmo desenho dos ID-N / ID-B Coolant Proof
Porta de dados: Saída Digimatic para rede de medição e controle estatístico de processo
Conector Digimatic: Tipo F (catálogo p2025, seção 09)
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo da série 543-390/400

Funções

Funções de operação do 543-406

ABS e INC

Alterna entre o modo ABS, que guarda a origem de fábrica ou a definida por preset, e o modo INC, que zera no ponto onde o fuso está. Trocar de modo não perde a origem do outro.

Julgamento de tolerância

Define limite mínimo e máximo e o instrumento indica se a peça está dentro ou fora. Evita que o operador compare número a número em conferência de lote.

Cálculo f(x) = Ax

Monta o relógio em um suporte, define um multiplicador e o visor passa a indicar o tamanho direto, sem tabela de conversão.

Função LOCK

Trava as configurações e impede alteração acidental durante o trabalho.

Mostrador rotativo 330°

Gira o visor para a posição de leitura, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Saída de dados

Envia a leitura para o computador pelo próprio botão do instrumento, sem software adicional.

Liga / desliga

Botão dedicado. Com o sensor ABSOLUTE, ligar de novo não exige rezerar.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem botão de saída de dados próprio.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Outros modelos ID-CX disponíveis na loja

Código	Tampa traseira	Capacidade	Resolução
543-396B	Lisa	12,7 mm	0,001 mm
543-401B	Lisa	12,7 mm	0,01 mm
543-406 (este)	Com orelha	12,7 mm	0,01 mm
543-471B	Lisa	25,4 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-406 (ID-C1012CEX)
Bateria SR44, instalada para a operação inicial
Ponta de contato
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Por que o 543-406 não tem o sufixo B?

Porque é o modelo com tampa traseira de orelha. Na linha ID-CX o sufixo B indica tampa lisa, como no 543-401B e no 543-396B. O equivalente do 543-406 em tampa lisa é o 543-406B.

Qual a diferença entre o 543-406 e o 543-401B?

A força de medição e a tampa. Os dois têm 12,7 mm de capacidade e leitura de 0,01 mm. O 543-406 mede com 0,2 a 0,5 N e tem tampa com orelha; o 543-401B mede com até 0,9 N e tem tampa lisa.

Preciso rezerar o 543-406 toda vez que ligo?

Não. Com o sensor ABSOLUTE a origem do modo ABS fica retida mesmo desligado, o que em dispositivo de controle dedicado evita refazer o ajuste a cada turno. O modo INC continua disponível para zerar num ponto qualquer do curso e medir a diferença.

Como levo as medições do 543-406 para a planilha?

Pelo botão de saída de dados do próprio instrumento, com cabo Digimatic tipo F e Input Tool USB: a leitura entra no campo da planilha como se tivesse sido digitada. Não é preciso software, e os códigos estão na aba Transmissão de dados.

Que bateria repõe a do 543-406?

Bateria de óxido de prata SR44, a mesma que acompanha o instrumento para a operação inicial, com autonomia aproximada de 7.000 horas de uso contínuo. O manual pede respeitar a polaridade marcada e não substituir por modelo diferente do indicado.

Onde não devo guardar o 543-406?

Sob luz solar direta. O manual também pede não bater nem deixar cair, não aplicar força excessiva no fuso, não desmontar nem modificar o instrumento e não pressionar as teclas com objeto pontiagudo.

O 543-406 pode ser usado em controle estatístico de processo?

Pode. A saída Digimatic é a porta usada para incluir o instrumento em sistema de medição em rede e de CEP, e a aba Transmissão de dados mostra as três formas de conectar com os códigos disponíveis.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-406 traz de fábrica.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, acionada por botão do próprio instrumento.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
