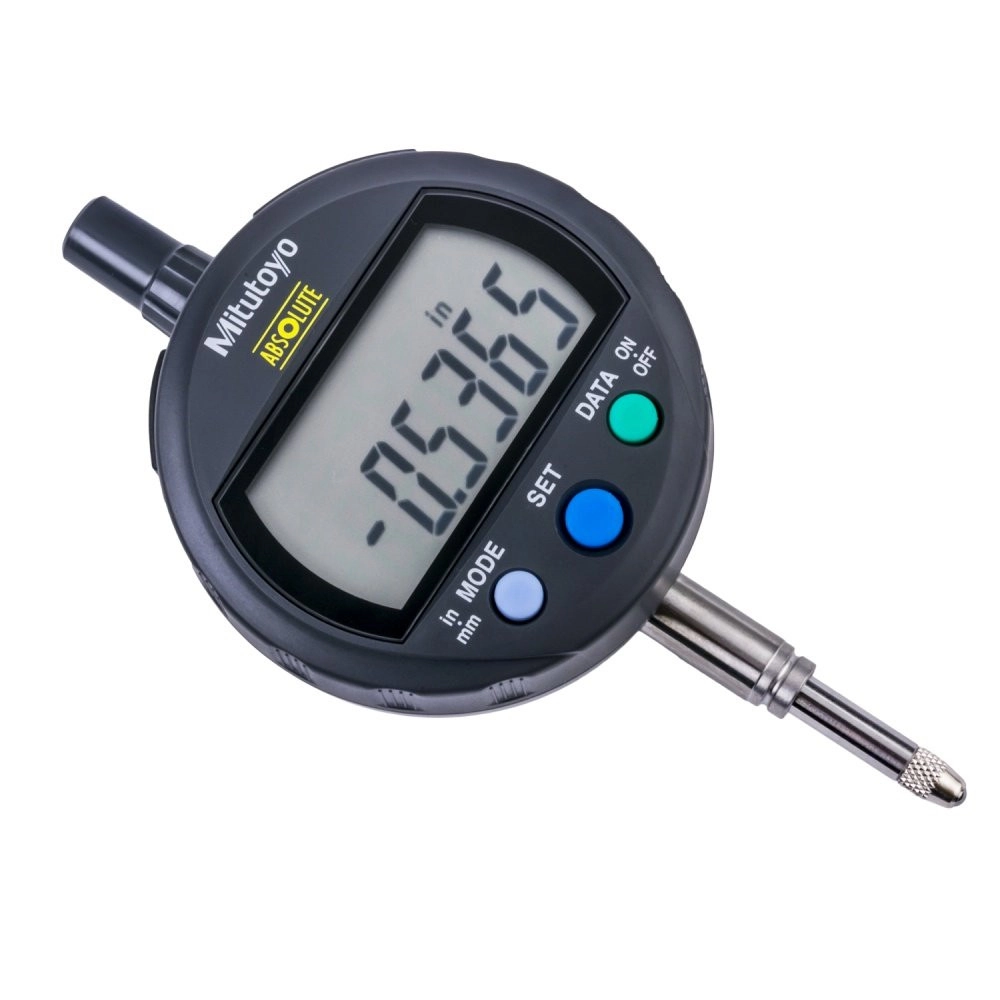

Relógio Comparador Digital ABSOLUTE ID-C1012MXB 12,7mm/0,01mm Tampa Lisa – 543-401B

Name: Relógio Comparador Digital ABSOLUTE ID-C1012MXB 12,7mm/0,01mm Tampa Lisa – 543-401B
SKU: 543-401B
Price: 1231.21 BRL
Availability: BackOrder

SKU: 543-401B

Melhor Oferta

R$1.231,21 À vista no PIX com 5% OFF

ou R$1.296,01 em até 6x de R$216,00 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-401B (ID-C1012MXB) é o modelo de uso geral da linha ID-CX: 12,7 mm de capacidade com leitura em 0,01 mm, que é a resolução da maior parte do controle dimensional de produção.

A exatidão é de ±0,02 mm, com histerese e repetibilidade de 0,02 mm, e a força de medição é de até 0,9 N. O sufixo B indica tampa traseira lisa.

Traz o sensor ABSOLUTE, o LCD de dígitos de 11 mm, o mostrador que gira 330° e a saída Digimatic acionada por botão próprio. A bateria SR44 dura cerca de 7.000 horas de uso contínuo.

Capacidade 12,7 mm · resolução 0,01 mm
Exatidão ±0,02 mm · força até 0,9 N
Sensor ABSOLUTE · saída Digimatic por botão próprio
LCD de 11 mm · mostrador rotativo 330° · tampa lisa

Diferenciais

Destaques do produto

O que distingue o 543-401B dentro da linha ID-CX.

A combinação de uso corrente no controle de produção.

A origem é retida com o instrumento desligado, sem rezerar a cada uso.

1,5 vez a área dos 8,5 mm convencionais, legível de longe.

Leitura em qualquer posição de montagem, sem improvisar o suporte.

Botão próprio no instrumento, sem depender de software para enviar a leitura.

O mesmo desenho dos ID-N e ID-B Coolant Proof, operável com luva.

Especificações

Principais características

O que cada número do 543-401B significa na prática.

12,7 mm de curso CAPACIDADE

Meia polegada, a faixa padrão de comparador de bancada e de dispositivo de controle.
0,01 mm por dígito RESOLUÇÃO

O centésimo atende a maior parte da tolerância de produção, que fica na casa das dezenas de micrometros.
±0,02 mm EXATIDÃO

Erro máximo permitido em todo o curso, com histerese e repetibilidade de 0,02 mm.
Até 0,9 N FORÇA DE MEDIÇÃO

Força padrão da linha, adequada a peça metálica apoiada com firmeza.
LCD com dígitos de 11 mm LEITURA

Uma vez e meia a área dos dígitos de 8,5 mm dos modelos convencionais, o que reduz erro de leitura em bancada movimentada.

Soluções

Quais problemas resolve

Situações de medição em que o 543-401B é a escolha certa.

Desafio Começar o turno ajustando o instrumento

Sem sensor absoluto, a primeira peça do dia só é medida depois de reposicionar o comparador contra o bloco padrão, e isso se repete a cada troca de operador.

Solução

O 543-401B guarda a origem com o instrumento desligado: liga e mede.

Desafio Erro de leitura em bancada movimentada

Display pequeno, luz ruim e pressa levam a ler dígito errado, e o erro só aparece depois, no controle.

Solução

O LCD do 543-401B tem dígitos de 11 mm, uma vez e meia a área dos convencionais, e o mostrador gira 330° para ficar de frente para o operador.

Desafio Digitar de novo o que já foi medido

A medição é lida no visor, anotada na ficha e depois digitada na planilha. São três passagens pela mesma informação, e duas delas podem errar.

Solução

O 543-401B manda a leitura direto para o computador pelo botão de saída de dados, com cabo tipo F e Input Tool.

Desafio Operar de luva, em ambiente de produção

Botão pequeno obriga a tirar a luva a cada ajuste, o que na prática faz o operador deixar de usar as funções do instrumento.

Solução

O 543-401B usa os três botões grandes do desenho ID-N/ID-B, pensados para operação em chão de fábrica.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 0,9N ou menor
Vida útil da bateria: Aprox. 7.000 horas com uso contínuo
Bateria: SR44 (acessório padrão para operação inicial)
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,01mm
Resolução (in): 0,0005"
Exatidão (mm): ±0,02mm
Exatidão (in): ±0,001"
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,02mm

Detalhes técnicos

Modelo: ID-C1012MXB
Fixação da tampa: Lisa (sufixo B), sem orelhas de fixação
Nome de fábrica: ABS Digimatic Indicator ID-CX: Série 543
Sensor ABSOLUTE: ABSOLUTE: a origem é retida, sem rezerar a cada uso e sem erro de velocidade por movimento
Mostrador: LCD com dígitos de 11 mm, 1,5 vez a área dos 8,5 mm convencionais
Rotação do mostrador: 330°, para leitura em qualquer posição de montagem
Comandos: Três botões grandes, o mesmo desenho dos ID-N / ID-B Coolant Proof
Porta de dados: Saída Digimatic para rede de medição e controle estatístico de processo
Conector Digimatic: Tipo F (catálogo p2025, seção 09)
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo da série 543-390/400

Funções

Funções de operação do 543-401B

ABS e INC

Alterna entre o modo ABS, que guarda a origem de fábrica ou a definida por preset, e o modo INC, que zera no ponto onde o fuso está. Trocar de modo não perde a origem do outro.

Julgamento de tolerância

Define limite mínimo e máximo e o instrumento indica se a peça está dentro ou fora. Evita que o operador compare número a número em conferência de lote.

Cálculo f(x) = Ax

Monta o relógio em um suporte, define um multiplicador e o visor passa a indicar o tamanho direto, sem tabela de conversão.

Função LOCK

Trava as configurações e impede alteração acidental durante o trabalho.

Mostrador rotativo 330°

Gira o visor para a posição de leitura, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Saída de dados

Envia a leitura para o computador pelo próprio botão do instrumento, sem software adicional.

Liga / desliga

Botão dedicado. Com o sensor ABSOLUTE, ligar de novo não exige rezerar.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem botão de saída de dados próprio.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Outros modelos ID-CX disponíveis na loja

Código	Tampa traseira	Capacidade	Resolução
543-396B	Lisa	12,7 mm	0,001 mm
543-401B (este)	Lisa	12,7 mm	0,01 mm
543-406	Com orelha	12,7 mm	0,01 mm
543-471B	Lisa	25,4 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-401B (ID-C1012MXB)
Bateria SR44, instalada para a operação inicial
Ponta de contato
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que significa o sufixo B no 543-401B?

Indica tampa traseira lisa. O equivalente com tampa de orelha é o 543-401. Capacidade, resolução e exatidão são iguais; muda a forma de fixar o instrumento.

O 543-401B mede em polegadas também?

Sim. É um modelo polegada/métrico: alterna entre 0,01 mm e 0,0005", com capacidade de 12,7 mm ou 0,5". A troca de unidade é feita no próprio instrumento.

Quando eu uso o modo INC do 543-401B?

Quando o interesse é a diferença e não a medida absoluta: zera no ponto onde o fuso está e passa a mostrar o quanto a peça se afasta dali. Para medida absoluta existe o modo ABS, cuja origem o sensor ABSOLUTE guarda mesmo com o instrumento desligado. Trocar de modo não apaga a origem do outro.

Dá para ligar o 543-401B ao computador sem comprar software?

Dá. O botão de saída de dados é do próprio instrumento: com o cabo tipo F e o Input Tool USB a leitura chega ao computador como digitação de teclado. O USB-ITPAK é exigido em linhas que não têm esse botão, como ID-U, ID-SS e ID-SX, e não aqui.

Quanto dura a bateria do 543-401B em uso de produção?

A bateria de óxido de prata SR44 dura aproximadamente 7.000 horas de uso contínuo. O manual pede usar sempre a bateria indicada, respeitar a polaridade marcada no instrumento e retirá-la se o relógio for ficar mais de três meses parado.

Posso apertar as teclas do 543-401B com a ponta de uma chave?

Não. O manual é explícito: nada de objeto pontiagudo nas teclas. Também pede não bater nem deixar cair o instrumento, não aplicar força excessiva, não desmontar nem modificar, e não usar nem guardar sob luz solar direta.

O 543-401B entra em rede de medição?

Sim. A porta Digimatic é a mesma usada em sistema de medição em rede e de controle estatístico de processo. As três formas de conectar, com os códigos vendidos aqui, estão na aba Transmissão de dados.
