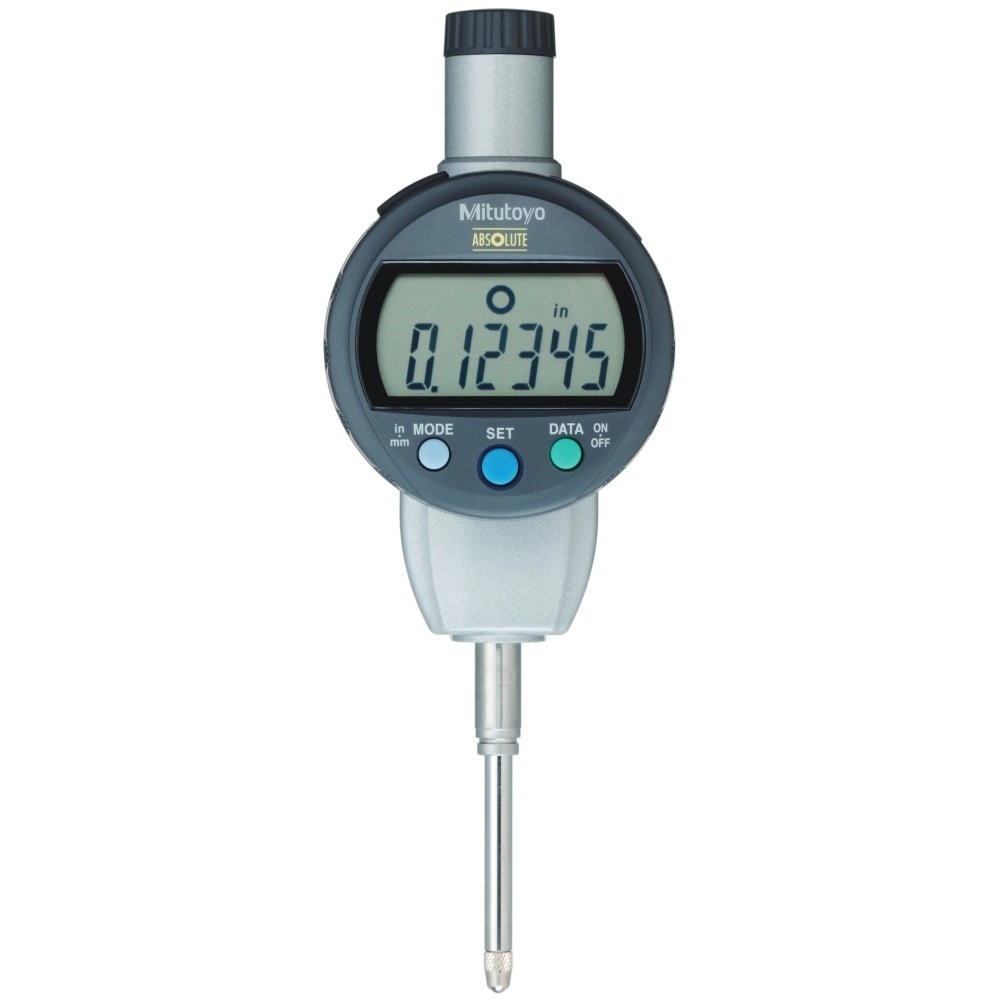

Relógio Comparador Digital ABSOLUTE ID-C112.5MXB 25,4mm/0,001mm Tampa Lisa – 543-471B

Name: Relógio Comparador Digital ABSOLUTE ID-C112.5MXB 25,4mm/0,001mm Tampa Lisa – 543-471B
SKU: 543-471B
Price: 2874.08 BRL
Availability: BackOrder

SKU: 543-471B

Melhor Oferta

R$2.874,08 À vista no PIX com 5% OFF

ou R$3.025,35 em até 6x de R$504,23 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-471B (ID-C112.5MXB) é o modelo de maior curso da linha ID-CX na loja: 25,4 mm, o dobro dos demais, com leitura em 0,001 mm.

A exatidão é de ±0,003 mm, com histerese e repetibilidade de 0,002 mm, e a força de medição é de até 1,8 N, especificada para orientações do fuso entre a vertical com ponta para baixo e a horizontal. Só existe em tampa traseira lisa.

Tem o sensor ABSOLUTE, que retém a origem ao longo de todo o curso maior, mostrador rotativo de 330° e saída Digimatic por botão próprio. Bateria SR44, cerca de 7.000 horas de uso contínuo.

Capacidade 25,4 mm · resolução 0,001 mm
O dobro do curso dos demais ID-CX da loja
Exatidão ±0,003 mm · histerese e repetibilidade 0,002 mm
Força até 1,8 N · tampa lisa · saída Digimatic

Diferenciais

Destaques do produto

O que distingue o 543-471B dentro da linha ID-CX.

O dobro dos outros ID-CX da loja, com resolução de 0,001 mm.

Um micrometro por dígito ao longo de uma polegada inteira de curso.

A mesma dos modelos de curso curto, com o dobro da faixa.

A origem é retida com o instrumento desligado, sem rezerar a cada uso.

Botão próprio no instrumento, sem depender de software para enviar a leitura.

Leitura em qualquer posição de montagem, sem improvisar o suporte.

Especificações

Principais características

O que cada número do 543-471B significa na prática.

25,4 mm de curso CAPACIDADE

Uma polegada inteira, o dobro dos demais ID-CX disponíveis. Absorve variação de lote que faria o comparador de 12,7 mm bater no fim de curso.
0,001 mm por dígito RESOLUÇÃO

Um micrometro por dígito mantido ao longo de todo o curso maior, o que não é comum em comparador de uma polegada.
±0,003 mm EXATIDÃO

A mesma dos modelos de 12,7 mm da linha, com histerese e repetibilidade de 0,002 mm.
Até 1,8 N FORÇA DE MEDIÇÃO

Especificada para o fuso entre a vertical com ponta para baixo e a horizontal. Fora dessas orientações o catálogo não garante o valor.
Lisa, sem versão com orelha TAMPA TRASEIRA

A fixação é pelo canhão. O catálogo não lista modelo de orelha para esta capacidade.

Soluções

Quais problemas resolve

Situações de medição em que o 543-471B é a escolha certa.

Desafio A peça varia mais do que o comparador alcança

Em peça bruta ou lote com grande dispersão, o comparador de 12,7 mm bate no fim de curso e obriga a reposicionar o dispositivo a cada peça.

Solução

O 543-471B tem 25,4 mm de curso, o dobro, e absorve a variação do lote sem reajustar a montagem.

Desafio Perder resolução ao ganhar curso

Comparador de curso longo costuma vir com leitura em centésimos, e aí a tolerância fina deixa de ser mensurável.

Solução

O 543-471B mantém 0,001 mm de resolução e ±0,003 mm de exatidão ao longo de uma polegada inteira.

Desafio Recuperar a origem num curso de uma polegada

Sem sensor absoluto, cada retomada exige levar o fuso de volta ao padrão, e num curso de 25,4 mm essa viagem é o dobro da de um comparador comum.

Solução

O 543-471B mantém a origem gravada mesmo desligado, ao longo de todo o curso.

Desafio Passar a leitura para o relatório dimensional

Medição copiada à mão e digitada depois atrasa o fechamento do relatório e traz de volta o risco do dígito trocado.

Solução

O 543-471B tem saída Digimatic acionada no próprio instrumento: cabo tipo F, Input Tool, e a leitura entra direto.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 1,8N ou menor
Vida útil da bateria: Aprox. 7.000 horas com uso contínuo
Bateria: SR44 (acessório padrão para operação inicial)
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-25,4mm
Alcance (in): 0-1"
Resolução (mm): 0,001mm
Resolução (in): 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,0001"
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Modelo: ID-C112.5MXB
Fixação da tampa: Lisa (sufixo B). Este modelo não tem versão com orelha
Orientação do fuso: Força de 1,8 N especificada entre a vertical com ponta para baixo e a horizontal
Nome de fábrica: ABS Digimatic Indicator ID-CX: Série 543
Sensor ABSOLUTE: ABSOLUTE: a origem é retida, sem rezerar a cada uso e sem erro de velocidade por movimento
Mostrador: LCD com dígitos de 11 mm, 1,5 vez a área dos 8,5 mm convencionais
Rotação do mostrador: 330°, para leitura em qualquer posição de montagem
Comandos: Três botões grandes, o mesmo desenho dos ID-N / ID-B Coolant Proof
Porta de dados: Saída Digimatic para rede de medição e controle estatístico de processo
Conector Digimatic: Tipo F (catálogo p2025, seção 09)
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo da série 543-390/400

Funções

Funções de operação do 543-471B

ABS e INC

Alterna entre o modo ABS, que guarda a origem de fábrica ou a definida por preset, e o modo INC, que zera no ponto onde o fuso está. Trocar de modo não perde a origem do outro.

Julgamento de tolerância

Define limite mínimo e máximo e o instrumento indica se a peça está dentro ou fora. Evita que o operador compare número a número em conferência de lote.

Cálculo f(x) = Ax

Monta o relógio em um suporte, define um multiplicador e o visor passa a indicar o tamanho direto, sem tabela de conversão.

Função LOCK

Trava as configurações e impede alteração acidental durante o trabalho.

Mostrador rotativo 330°

Gira o visor para a posição de leitura, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Saída de dados

Envia a leitura para o computador pelo próprio botão do instrumento, sem software adicional.

Liga / desliga

Botão dedicado. Com o sensor ABSOLUTE, ligar de novo não exige rezerar.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem botão de saída de dados próprio.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Outros modelos ID-CX disponíveis na loja

Código	Tampa traseira	Capacidade	Resolução
543-396B	Lisa	12,7 mm	0,001 mm
543-401B	Lisa	12,7 mm	0,01 mm
543-406	Com orelha	12,7 mm	0,01 mm
543-471B (este)	Lisa	25,4 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-471B (ID-C112.5MXB)
Bateria SR44, instalada para a operação inicial
Ponta de contato
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Existe uma versão do 543-471B sem o B?

Não. O catálogo Mitutoyo lista esta capacidade apenas em tampa traseira lisa, e a coluna de tampa com orelha aparece vazia. A fixação é pelo canhão.

Por que a força de medição do 543-471B é maior que a dos outros?

Porque o curso é o dobro: mover o fuso por 25,4 mm exige mais da mola. O catálogo especifica até 1,8 N, válido para o fuso entre a posição vertical com ponta para baixo e a horizontal. Se a peça é delicada, o modelo indicado na linha é o 543-396B, com 0,4 a 0,7 N.

Com os 25,4 mm de curso do 543-471B, preciso reajustar a origem no meio do percurso?

Não. O sensor ABSOLUTE mantém uma única origem ao longo de todo o curso e a retém mesmo com o instrumento desligado, sem erro de velocidade por movimento do fuso. Se o interesse for a diferença a partir de um ponto qualquer, o modo INC zera ali sem apagar a origem do ABS.

O 543-471B precisa do software USB-ITPAK?

Não. Ele tem botão de saída de dados próprio: bastam o cabo Digimatic tipo F e o Input Tool USB para a leitura chegar ao computador. O USB-ITPAK é exigido nas linhas sem esse botão, como ID-U, ID-SS e ID-SX.

Como cuidar da bateria do 543-471B?

A bateria é a SR44 de óxido de prata, com cerca de 7.000 horas de autonomia em uso contínuo. Deve ser reposta pelo mesmo modelo, com a polaridade marcada no instrumento respeitada, e retirada se o relógio ficar mais de três meses sem uso.

Que cuidado o curso maior do 543-471B exige no transporte?

O mesmo de qualquer instrumento de precisão, com atenção redobrada ao fuso mais longo: não bater nem deixar cair, não aplicar força excessiva e não desmontar. O manual também pede não pressionar as teclas com objeto pontiagudo e não guardar sob luz solar direta.

O 543-471B serve para controle estatístico de processo?

Serve. A porta Digimatic permite integrá-lo a sistema de medição em rede e de CEP, com as três formas de conexão e os códigos listados na aba Transmissão de dados.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-471B traz de fábrica.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, acionada por botão do próprio instrumento.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
