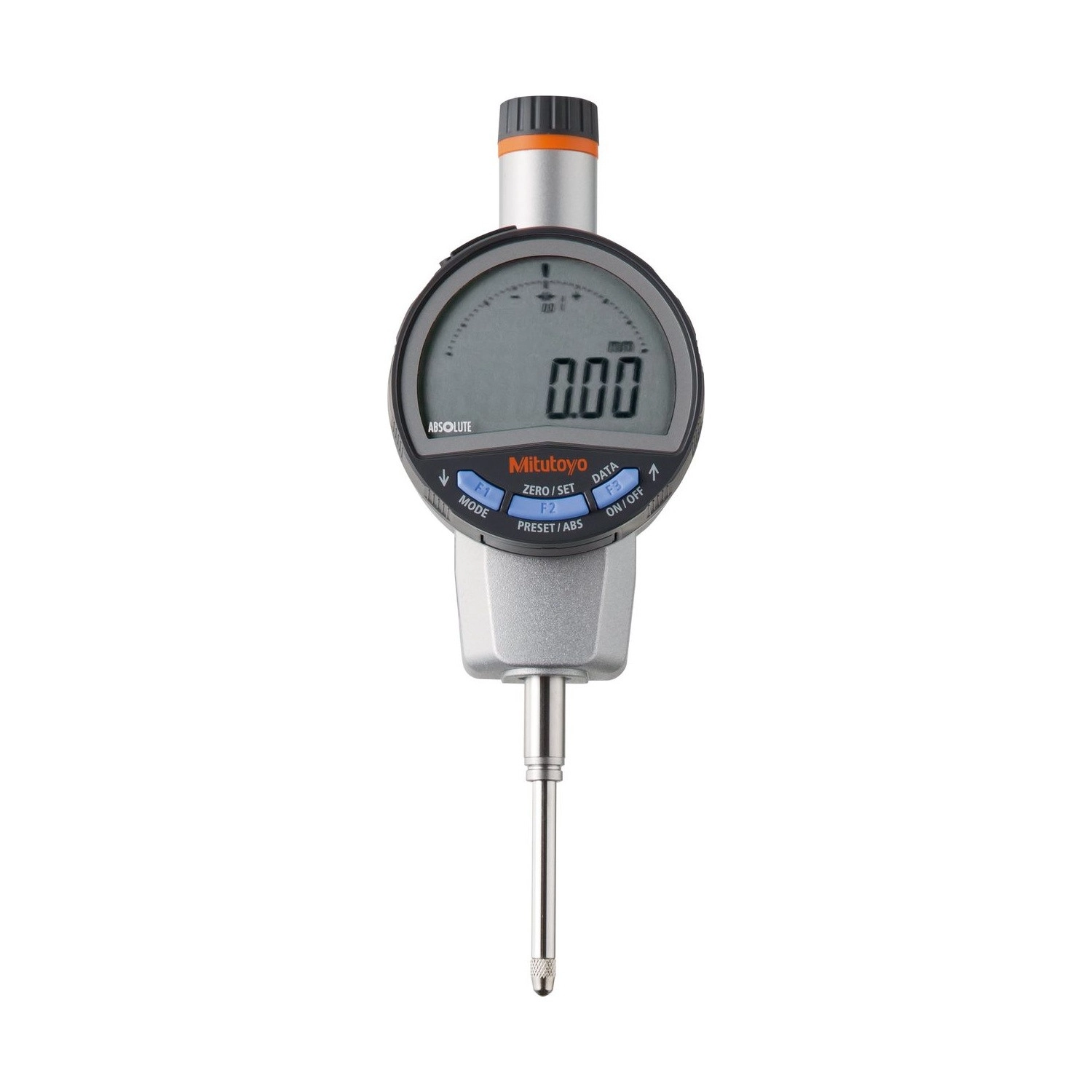

Relógio Comparador Dig 25,4mm/ 0,01mm ID-C tampa lisa- 543-725B

Relógio Comparador Dig 25,4mm/ 0,01mm ID-C tampa lisa- 543-725B - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 25,4mm/ 0,01mm ID-C tampa lisa- 543-725B

Name: Relógio Comparador Dig 25,4mm/ 0,01mm ID-C tampa lisa- 543-725B
SKU: 543-725B
Price: 4483.97 BRL
Availability: InStock

SKU: 543-725B

Melhor Oferta

de: R$5.552,91 15% Economize R$832,94

por: R$4.483,97 À vista no PIX com 5% OFF

ou R$4.719,97 em até 6x de R$786,66 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-725B é o modelo de 25,4 mm com resolução fixa de 0,01 mm da série 543 ID-C. É a opção de quem trabalha em centésimo e não precisa das três resoluções do 543-720B.

A troca aparece na exatidão: 0,02 mm contra 0,003 mm do modelo de resolução selecionável, com histerese de 0,02 mm e repetibilidade de 0,01 mm. A força de medição é a mesma do curso, 1,8 N ou menor, e a massa é de 190 g, 5 g a menos.

A tampa traseira é lisa, o sensor é ABSOLUTE e há saída Digimatic. Quem precisa de erro máximo menor no mesmo curso encontra no 543-720B.

Capacidade 25,4 mm · resolução fixa de 0,01 mm
Exatidão 0,02 mm · histerese 0,02 mm · repetibilidade 0,01 mm
Força 1,8 N ou menor · a mesma do 543-720B
Tampa lisa · 190 g · sensor ABSOLUTE · saída Digimatic

Diferenciais

Destaques do produto

O que distingue o 543-725B dentro da série 543 ID-C.

Resolução fixa, sem seleção a fazer.

O mesmo do 543-720B.

O que se troca ao dispensar a resolução fina.

Em centésimo o último dígito para quieto.

A mesma do irmão de resolução selecionável.

A origem volta ao ligar.

Especificações

Principais características

O que cada número do 543-725B significa na prática.

Fixa de 0,01 mm RESOLUÇÃO

Não há o que escolher: o instrumento lê em centésimo. Para conferência de rotina, isso é uma vantagem, porque não existe a chance de estar na resolução errada.
0,02 mm EXATIDÃO

O preço da resolução fixa. Contra 0,003 mm do 543-720B, é quase sete vezes mais erro máximo permitido, e é isso que decide se a tolerância da peça cabe.
0,02 e 0,01 mm HISTERESE E REPETIBILIDADE

Também sobem em relação à família de resolução selecionável, que fica em 0,002 mm nos dois.
25,4 mm, 1,8 N ou menor CAPACIDADE E FORÇA

Idênticas às do 543-720B: o que separa os dois é a resolução e o que vem com ela.
190 g MASSA

5 g a menos que o 543-720B, diferença que não muda a escolha do suporte.

Soluções

Quais problemas resolve

Situações de medição em que o 543-725B é a escolha certa.

Desafio Resolução fina demais para o trabalho

Meio micrometro numa conferência de centésimo faz o último dígito oscilar, e o operador passa a desconfiar de uma leitura que está certa.

Solução

O 543-725B lê em 0,01 mm e o display para de mostrar oscilação que não interessa àquela medição.

Desafio Escolher a resolução errada por engano

Instrumento com três resoluções pode ser deixado na resolução de outro serviço, e a medição sai mais fina ou mais grossa do que o procedimento pede.

Solução

O 543-725B tem resolução única: não há o que trocar nem o que conferir antes de medir.

Desafio Peça mais alta que 12,7 mm

Curso curto obriga a reposicionar o suporte conforme a altura da peça.

Solução

O 543-725B tem 25,4 mm de curso.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar.

Solução

O sensor ABSOLUTE do 543-725B restaura a origem sozinho ao ligar.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 1,8N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-25,4mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,02mm
Proteção IP: IP42
Exatidão: 0,02mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Capacidade: 25,4 mm
Tipo de resolução: Fixa de 0,01 mm
Fixação da tampa: Lisa, sem furo de fixação
Massa: 190 g
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE: ABSOLUTE: a origem se restabelece sozinha a cada vez que o instrumento é ligado, o que elimina o erro por excesso de velocidade do fuso
Display: LCD de 6 dígitos com símbolos

Funções

Funções de operação do 543-725B

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de curso longo da série 543 ID-C disponíveis na loja

Código	Capacidade	Resolução	Exatidão
543-720B	25,4 mm	Selecionável	0,003 mm
543-721B	1" / 25,4 mm	Selecionável, mm e polegada	0,003 mm
543-725B (este)	25,4 mm	Fixa de 0,01 mm	0,02 mm
543-730B	50,8 mm	Selecionável	0,005 mm
543-731B	2" / 50,8 mm	Selecionável, mm e polegada	0,005 mm
543-735B	50,8 mm	Fixa de 0,01 mm	0,04 mm

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 543-725B e o 543-720B?

A resolução e o que vem com ela. O 543-720B tem três resoluções e exatidão de 0,003 mm; o 543-725B tem 0,01 mm fixo e exatidão de 0,02 mm. Curso e força são iguais.

Por que a exatidão do 543-725B é 0,02 mm?

Porque a família de resolução fixa de 0,01 mm tem erro máximo permitido maior. Não é defeito do modelo: é a faixa em que ele foi projetado para trabalhar.

Dá para deixar o 543-725B em 0,001 mm?

Não. A resolução do 543-725B é fixa em 0,01 mm. O modelo com resolução selecionável no mesmo curso é o 543-720B.

O 543-725B serve para tolerância de centésimo?

A exatidão é de 0,02 mm, então a tolerância da peça precisa acomodar esse erro. Para tolerância apertada no mesmo curso, o 543-720B é o modelo.

O 543-725B usa a mesma bateria dos outros ID-C?

Usa: uma CR2032, fornecida para verificação de funcionamento.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-725B traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
