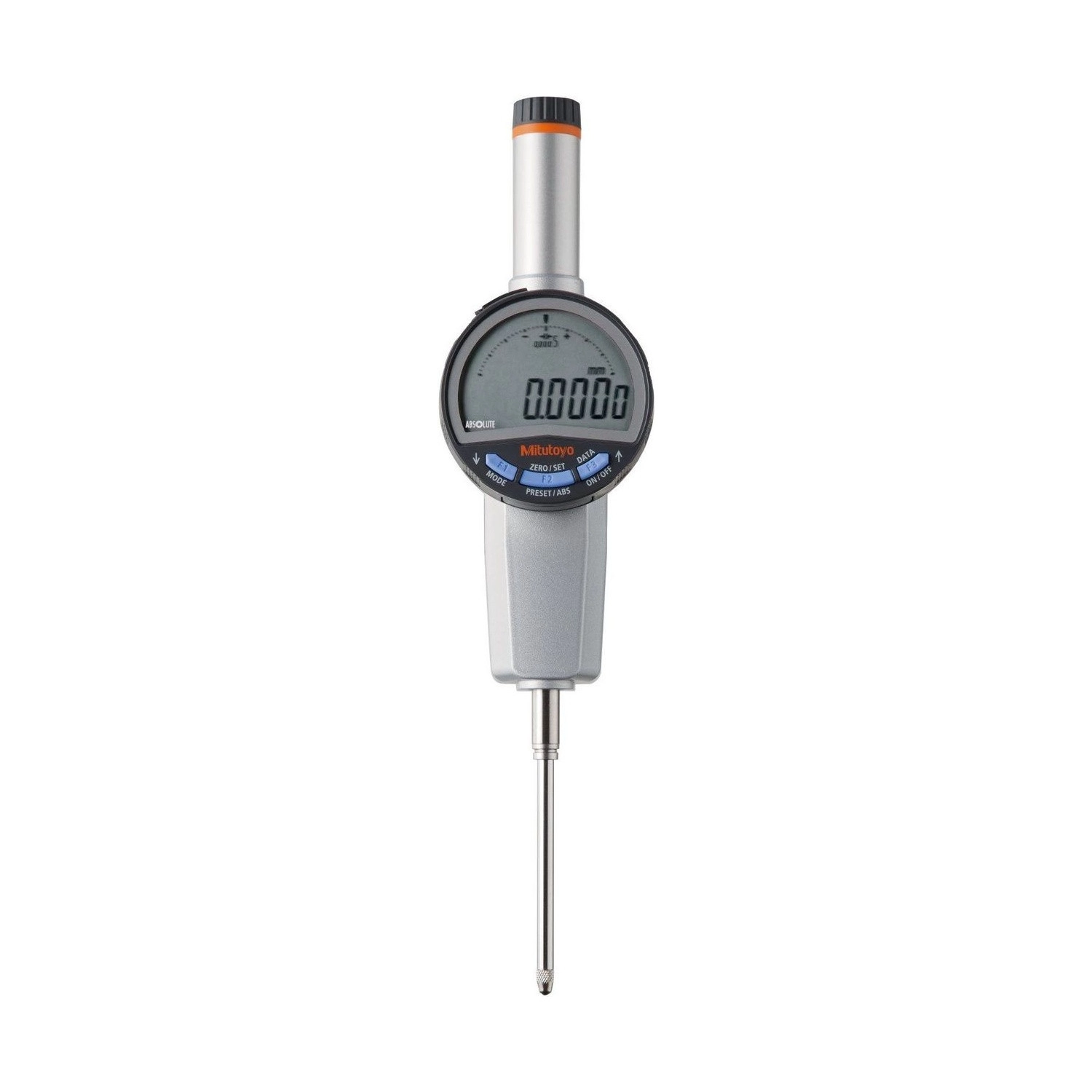

Relógio Comparador Dig 50,8mm/ 0,01mm ID-C tampa lisa- 543-735B

Relógio Comparador Dig 50,8mm/ 0,01mm ID-C tampa lisa- 543-735B - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 50,8mm/ 0,01mm ID-C tampa lisa- 543-735B

Name: Relógio Comparador Dig 50,8mm/ 0,01mm ID-C tampa lisa- 543-735B
SKU: 543-735B
Price: 5363.29 BRL
Availability: InStock

SKU: 543-735B

Melhor Oferta

de: R$6.641,85 15% Economize R$996,28

por: R$5.363,29 À vista no PIX com 5% OFF

ou R$5.645,57 em até 6x de R$940,93 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-735B junta o maior curso da série 543 ID-C, de 50,8 mm, com resolução fixa de 0,01 mm. É o modelo para faixa de altura grande medida em centésimo.

Essa combinação traz a maior tolerância da família: a exatidão é de 0,04 mm, porque o erro máximo permitido cresce com o curso e cresce de novo com a resolução mais grossa. A histerese é de 0,02 mm e a repetibilidade de 0,01 mm.

A força de medição é de 2,3 N ou menor e a massa de 245 g. A tampa traseira é lisa, o sensor é ABSOLUTE e há saída Digimatic. No mesmo curso, o 543-730B entrega 0,005 mm de exatidão.

Capacidade 50,8 mm · resolução fixa de 0,01 mm
Exatidão 0,04 mm · a maior tolerância da família
Histerese 0,02 mm · repetibilidade 0,01 mm
Força 2,3 N ou menor · tampa lisa · 245 g

Diferenciais

Destaques do produto

O que distingue o 543-735B dentro da série 543 ID-C.

O maior da linha, com leitura em centésimo.

Resolução fixa, sem seleção a fazer.

A maior tolerância da família, dita sem rodeio.

A do curso longo.

Pede suporte dimensionado.

A origem volta ao ligar.

Especificações

Principais características

O que cada número do 543-735B significa na prática.

50,8 mm CAPACIDADE

O maior curso da linha ID-C, para faixa de altura que os modelos de 12,7 e 25,4 mm não cobrem.
Fixa de 0,01 mm RESOLUÇÃO

Leitura em centésimo, sem resolução a escolher e sem risco de estar na errada.
0,04 mm EXATIDÃO

A maior da família, e o motivo é somado: o erro cresce com o curso e cresce com a resolução mais grossa. No mesmo curso, o 543-730B fica em 0,005 mm.
0,02 e 0,01 mm HISTERESE E REPETIBILIDADE

Os mesmos valores do 543-725B, que é da mesma família de resolução.
245 g MASSA

15 g mais leve que o 543-730B, ainda assim entre os mais pesados da linha.

Soluções

Quais problemas resolve

Situações de medição em que o 543-735B é a escolha certa.

Desafio Faixa de altura grande medida em centésimo

Curso de 50,8 mm costuma vir com resolução fina que o trabalho não usa, e o operador paga por uma precisão que não entra no relatório.

Solução

O 543-735B tem o curso longo com leitura de 0,01 mm, sem resolução sobrando.

Desafio Tolerância apertada no curso longo

É comum descobrir tarde que o erro máximo do modelo escolhido não cabe na tolerância da peça.

Solução

O 543-735B tem exatidão de 0,04 mm, e a página diz isso antes da compra; para tolerância menor no mesmo curso, o 543-730B fica em 0,005 mm.

Desafio Display oscilando na conferência

Resolução fina em medição de centésimo faz o último dígito nunca parar, e a leitura vira discussão.

Solução

O 543-735B lê direto em 0,01 mm.

Desafio Suporte que flexiona

Instrumento pesado em haste fina desloca o conjunto e o deslocamento é lido como peça.

Solução

O 543-735B pesa 245 g, dado que está na página para o suporte ser escolhido junto.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 2,3N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-50,8mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,04mm
Proteção IP: IP42
Exatidão: 0,04mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Capacidade: 50,8 mm
Tipo de resolução: Fixa de 0,01 mm
Fixação da tampa: Lisa, sem furo de fixação
Massa: 245 g
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE: ABSOLUTE: a origem se restabelece sozinha a cada vez que o instrumento é ligado, o que elimina o erro por excesso de velocidade do fuso
Display: LCD de 6 dígitos com símbolos

Funções

Funções de operação do 543-735B

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de curso longo da série 543 ID-C disponíveis na loja

Código	Capacidade	Resolução	Exatidão
543-720B	25,4 mm	Selecionável	0,003 mm
543-721B	1" / 25,4 mm	Selecionável, mm e polegada	0,003 mm
543-725B	25,4 mm	Fixa de 0,01 mm	0,02 mm
543-730B	50,8 mm	Selecionável	0,005 mm
543-731B	2" / 50,8 mm	Selecionável, mm e polegada	0,005 mm
543-735B (este)	50,8 mm	Fixa de 0,01 mm	0,04 mm

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 543-735B e o 543-730B?

A resolução. O 543-730B tem três resoluções e exatidão de 0,005 mm; o 543-735B tem 0,01 mm fixo e exatidão de 0,04 mm. O curso de 50,8 mm e a força são iguais.

Por que a exatidão do 543-735B é 0,04 mm, a maior da linha?

Porque dois efeitos se somam: o erro máximo permitido cresce com o curso e cresce também na família de resolução fixa de 0,01 mm. O 543-735B tem os dois.

Dá para usar o 543-735B em tolerância de centésimo?

A exatidão é de 0,04 mm, quatro centésimos. A tolerância da peça precisa acomodar esse erro; se não acomodar, o modelo do mesmo curso com exatidão de 0,005 mm é o 543-730B.

O 543-735B tem resolução selecionável?

Não. A resolução do 543-735B é fixa em 0,01 mm.

O 543-735B precisa de suporte reforçado?

Precisa de um dimensionado para 245 g, porque haste fina flexiona e a flexão entra na medição.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-735B traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
