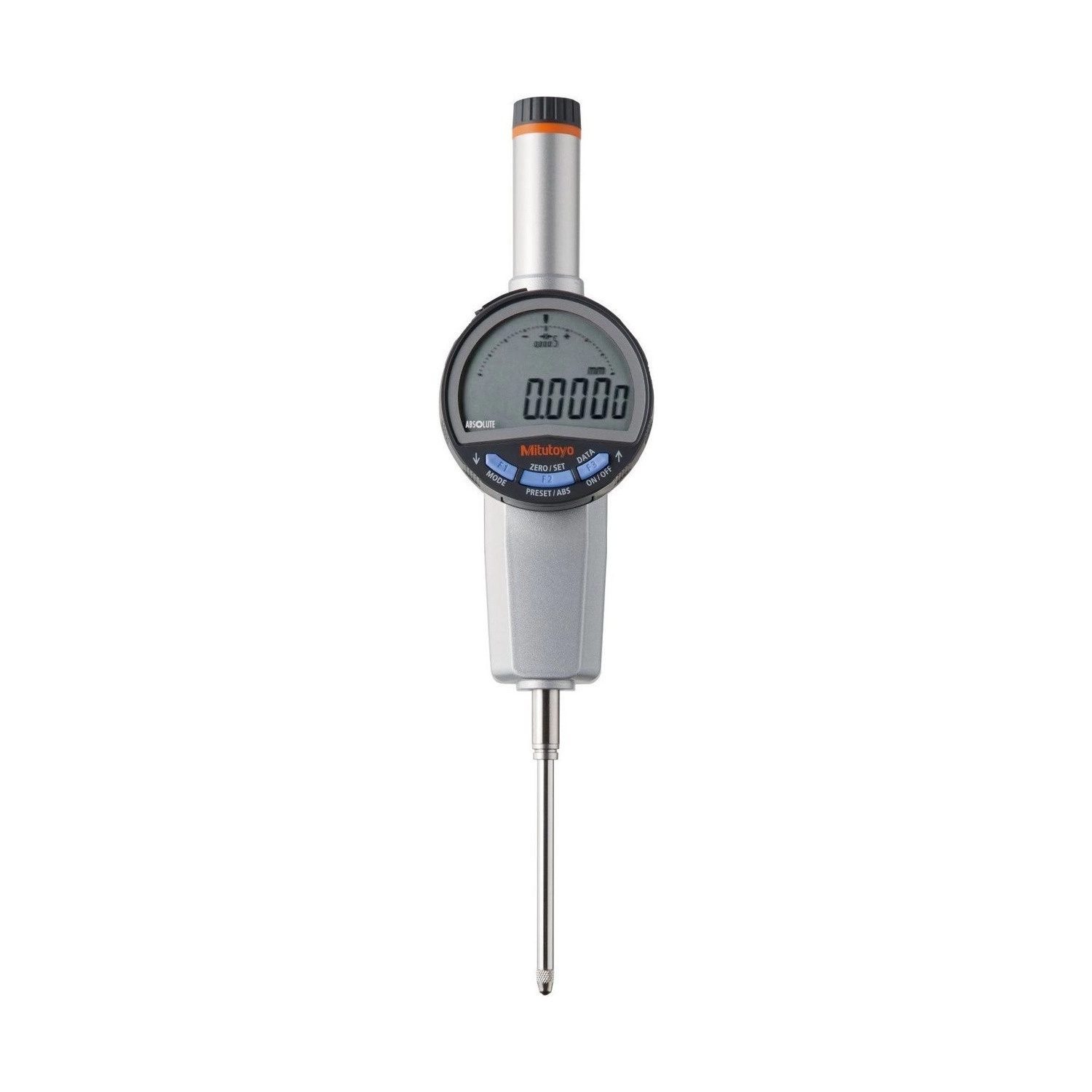

Relógio Comparador Dig 50,8mm/ 0,0005mm ID-C tampa lisa- 543-730B

SKU: 543-730B

  Melhor Oferta
de: R$7.630,08 15% Economize R$1.144,51
por: R$6.161,29 À vista no PIX com 5% OFF
ou R$6.485,57 em até 6x de R$1.080,93 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Maior curso da série 543 ID-C: 50,8 mm, quatro vezes o do 543-700. É o modelo para a peça alta e para o dispositivo que precisa de recuo largo entre uma medição e a seguinte.

O curso longo tem um preço, e a página o diz em número: a exatidão passa de 0,003 para 0,005 mm e a força de medição de 1,5 para 2,3 N ou menor. Histerese e repetibilidade seguem em 0,002 mm, e a resolução continua selecionável entre 0,0005, 0,001 e 0,01 mm.

A massa é de 260 g, a maior da família, e a tampa traseira é lisa. Traz sensor ABSOLUTE e saída Digimatic. Quem não precisa de todo esse curso encontra a mesma exatidão de 0,003 mm nos modelos de 12,7 e 25,4 mm.

Resumo técnico
  • Capacidade 50,8 mm · o maior curso da série 543 ID-C
  • Resolução selecionável: 0,0005 · 0,001 · 0,01 mm
  • Exatidão 0,005 mm · histerese e repetibilidade 0,002 mm
  • Força 2,3 N ou menor · tampa lisa · 260 g

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-730B dentro da série 543 ID-C.

Curso de 50,8 mm

Quatro vezes o do 543-700.

Exatidão de 0,005 mm

O que o curso longo custa, dito em número.

Três resoluções

0,0005, 0,001 ou 0,01 mm, escolhidas no relógio.

Força de 2,3 N

A maior da família, acompanhando o curso.

Massa de 260 g

Pede suporte firme, não haste leve.

Sensor ABSOLUTE

A origem volta ao ligar, mesmo no curso longo.

Principais características

O que cada número do 543-730B significa na prática.

  • 50,8 mm CAPACIDADE

    O maior curso da linha ID-C. Cobre faixa de altura que obrigaria a reposicionar um comparador de 12,7 ou 25,4 mm.

  • 0,005 mm EXATIDÃO

    Sobe em relação aos 0,003 mm dos cursos menores. Antes de escolher pelo curso, vale conferir se a tolerância da peça acomoda esse erro.

  • Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

    As mesmas três resoluções dos modelos curtos, escolhidas no próprio instrumento.

  • 2,3 N ou menor FORÇA DE MEDIÇÃO

    A maior da família. Em material que cede, essa força pode aparecer na leitura, e a linha não tem versão de baixa força neste curso.

  • 260 g MASSA

    O instrumento mais pesado da família. Pede suporte dimensionado, porque haste fina flexiona e a flexão entra na medição.

Quais problemas este produto resolve?

Situações de medição em que o 543-730B é a escolha certa.

Desafio Faixa de altura maior que 25,4 mm

Acima desse curso, medir significa reposicionar o suporte, e cada reposicionamento é uma nova referência a acertar.

Solução

O 543-730B cobre 50,8 mm num curso só.

Desafio Escolher pelo curso e descobrir o erro depois

É comum trocar de modelo só olhando a capacidade e perceber na calibração que o erro máximo não cabe mais na tolerância.

Solução

A página do 543-730B traz a exatidão de 0,005 mm ao lado do curso, para a conta ser feita antes da compra.

Desafio Peça que cede sob a ponta

Força de medição alta afunda material macio, e a leitura sai menor que a medida real.

Solução

A força do 543-730B é de 2,3 N ou menor; para material que cede, os modelos de baixa força da linha ficam nos 12,7 mm.

Desafio Suporte que flexiona sob o instrumento

Comparador pesado em haste fina desloca o conjunto, e o deslocamento entra na leitura como se fosse peça.

Solução

O 543-730B pesa 260 g, o que está na página para o suporte ser dimensionado junto.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 2,3N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-50,8mm
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Exatidão (mm): ±0,005mm
  • Proteção IP: IP42
  • Exatidão: ±0,005mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Lisa
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Capacidade
50,8 mm
Fixação da tampa
Lisa, sem furo de fixação
Massa
260 g
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE
ABSOLUTE: a origem se restabelece sozinha a cada vez que o instrumento é ligado, o que elimina o erro por excesso de velocidade do fuso
Display
LCD de 6 dígitos com símbolos

Funções

Funções de operação do 543-730B
Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
3. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 3.

Opção 3
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 2, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm, então o caminho sem fio aqui é o transmissor U-WAVE-T (Opções 2 e 3). Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos de curso longo da série 543 ID-C disponíveis na loja

Código Capacidade Resolução Exatidão
543-720B 25,4 mm Selecionável 0,003 mm
543-721B 1" / 25,4 mm Selecionável, mm e polegada 0,003 mm
543-725B 25,4 mm Fixa de 0,01 mm 0,02 mm
543-730B (este) 50,8 mm Selecionável 0,005 mm
543-731B 2" / 50,8 mm Selecionável, mm e polegada 0,005 mm
543-735B 50,8 mm Fixa de 0,01 mm 0,04 mm

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

Qual a diferença entre o 543-730B e o 543-720B?

O curso: 50,8 contra 25,4 mm. Com ele mudam a exatidão, de 0,005 contra 0,003 mm, a força, de 2,3 contra 1,8 N, e a massa, de 260 contra 195 g.

Por que a exatidão do 543-730B é 0,005 mm e não 0,003?

O erro máximo permitido cresce com o curso. O catálogo dá 0,003 até 25,4 mm e 0,005 em 50,8 mm para os modelos de resolução selecionável.

O 543-730B mede em polegada?

Não. Ele é métrico. A versão de dupla unidade neste curso é o 543-731B, que lê em polegada e em milímetro.

O 543-730B serve para material macio?

A força é de 2,3 N ou menor, a maior da família. Em borracha ou plástico fino ela pode afundar a peça; nesses casos a linha oferece baixa força apenas no curso de 12,7 mm.

O 543-730B precisa de suporte especial?

Não de um suporte especial, mas de um dimensionado para 260 g. Haste fina demais flexiona e a flexão vira erro de medição.

Certificações e Tecnologias

O que o 543-730B traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
