Relógio Comparador Dig 2"/ 50,8mm ID-C tampa lisa- 543-731B

Relógio Comparador Dig .5"/ 50,8mm ID-C tampa lisa- 543-731B - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 2"/ 50,8mm ID-C tampa lisa- 543-731B

Name: Relógio Comparador Dig 2"/ 50,8mm ID-C tampa lisa- 543-731B
SKU: 543-731B

SKU: 543-731B

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria CR2032 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

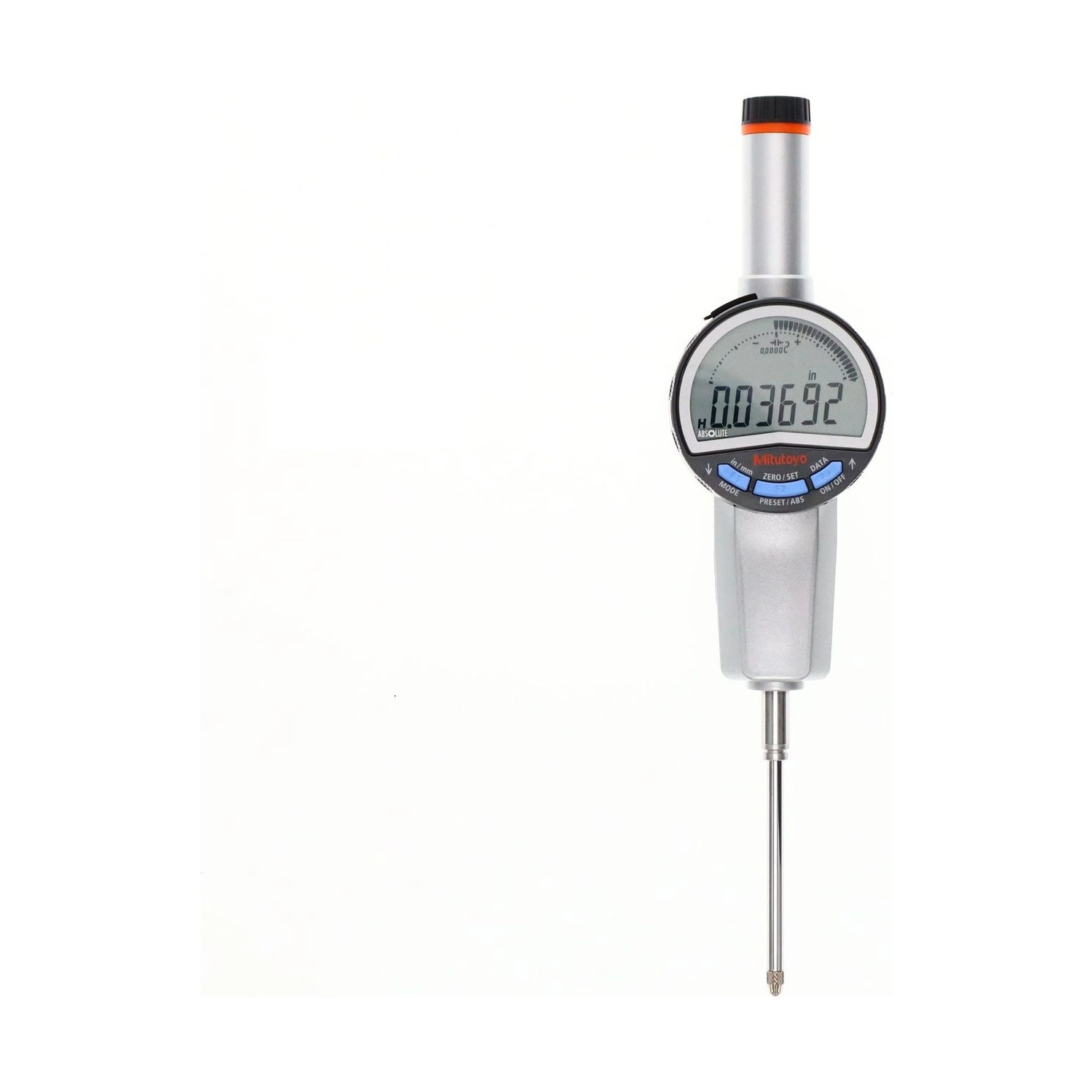

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-731B reúne as duas pontas da série 543 ID-C: o maior curso, de 2" / 50,8 mm, com leitura em polegada e em milímetro.

A exatidão é de 0,005 mm, a do curso longo, com histerese e repetibilidade de 0,002 mm. A força de medição é de 2,3 N ou menor e a massa de 260 g, as maiores da família. A resolução é selecionável nas duas unidades.

A tampa traseira é lisa, o sensor é ABSOLUTE e há saída Digimatic. O equivalente métrico deste modelo é o 543-730B.

Capacidade 2" / 50,8 mm · o maior curso, nas duas unidades
Resolução selecionável · em polegada e milímetro
Exatidão 0,005 mm · histerese e repetibilidade 0,002 mm
Força 2,3 N ou menor · tampa lisa · 260 g

Diferenciais

Destaques do produto

O que distingue o 543-731B dentro da série 543 ID-C.

O maior da linha, expresso nas duas unidades.

A conversão é do instrumento, não do operador.

O que o curso longo custa em erro máximo.

As três resoluções, em qualquer das duas unidades.

A maior da família; pede suporte dimensionado.

Origem restaurada ao ligar, sem rezerar.

Especificações

Principais características

O que cada número do 543-731B significa na prática.

2" / 50,8 mm CAPACIDADE

O maior curso da linha ID-C, com a medida dita nas duas unidades.
Polegada e milímetro LEITURA

Alternadas no visor. Onde o desenho vem em polegada e o relatório sai em milímetro, o instrumento faz a conversão.
0,005 mm EXATIDÃO

Sobe em relação aos 0,003 mm dos cursos de 12,7 e 25,4 mm. É o número a comparar com a tolerância antes de escolher pelo curso.
2,3 N ou menor FORÇA DE MEDIÇÃO

A maior da família. Em material que cede, pode aparecer na leitura.
260 g MASSA

O mais pesado da família, junto com o 543-730B. Haste fina flexiona e a flexão entra na medição.

Soluções

Quais problemas resolve

Situações de medição em que o 543-731B é a escolha certa.

Desafio Curso longo e desenho em polegada

A peça alta obriga ao curso de 50,8 mm, e o desenho em polegada obriga a converter cada leitura, duas exigências que costumam levar a dois instrumentos.

Solução

O 543-731B resolve as duas: tem o maior curso da linha e alterna a unidade no visor.

Desafio Conversão feita à mão

Converter polegada em milímetro a cada peça é trabalho repetido e sem rastro, e o erro só aparece no relatório.

Solução

No 543-731B a conversão é do instrumento, e o número sai na unidade que o relatório pede.

Desafio Escolher pelo curso sem olhar o erro

Trocar de modelo só pela capacidade esconde que o erro máximo permitido subiu junto com o curso.

Solução

A página do 543-731B traz a exatidão de 0,005 mm ao lado do curso.

Desafio Suporte subdimensionado

Instrumento pesado em suporte leve desloca o conjunto, e o deslocamento é lido como se fosse peça.

Solução

O 543-731B pesa 260 g, o que está na página para o suporte ser escolhido junto.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 2,3N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-50,8mm
Alcance (in): 0-2"
Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
Resolução (in): 0,00002", 0,0001", 0,0005", 0,00005"
Exatidão (mm): ±0,005mm
Exatidão (in): ±0,00020"
Proteção IP: IP42
Exatidão: ±0,005mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Capacidade: 2" / 50,8 mm
Fixação da tampa: Lisa, sem furo de fixação
Massa: 260 g
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE: ABSOLUTE: a origem se restabelece sozinha a cada vez que o instrumento é ligado, o que elimina o erro por excesso de velocidade do fuso
Display: LCD de 6 dígitos com símbolos

Funções

Funções de operação do 543-731B

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos de curso longo da série 543 ID-C disponíveis na loja

Código	Capacidade	Resolução	Exatidão
543-720B	25,4 mm	Selecionável	0,003 mm
543-721B	1" / 25,4 mm	Selecionável, mm e polegada	0,003 mm
543-725B	25,4 mm	Fixa de 0,01 mm	0,02 mm
543-730B	50,8 mm	Selecionável	0,005 mm
543-731B (este)	2" / 50,8 mm	Selecionável, mm e polegada	0,005 mm
543-735B	50,8 mm	Fixa de 0,01 mm	0,04 mm

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 543-731B e o 543-730B?

Só a unidade de leitura. O 543-730B é métrico e o 543-731B lê em polegada e em milímetro. Curso, exatidão, força e massa são iguais.

O endereço do 543-731B tem "5". Ele é de meia polegada?

Não. O 543-731B é de 2" / 50,8 mm, o maior curso da linha. O "5" no endereço vem de um cadastro antigo e não corresponde ao produto.

Por que a exatidão do 543-731B é 0,005 mm?

Porque o erro máximo permitido cresce com o curso. Nos modelos de 12,7 e 25,4 mm com resolução selecionável ele é 0,003 mm; em 50,8 mm passa a 0,005 mm.

A resolução do 543-731B muda quando eu troco de unidade?

Não. As três resoluções continuam disponíveis; o que muda é só a unidade em que o número aparece.

O 543-731B precisa de suporte reforçado?

Precisa de um dimensionado para 260 g. Haste fina demais flexiona sob o instrumento e a flexão vira erro.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-731B traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
