Relógio Comparador Digital ID-H 2,4"/60,96mm Resolução 0,0005mm – 543-564A
Vídeo

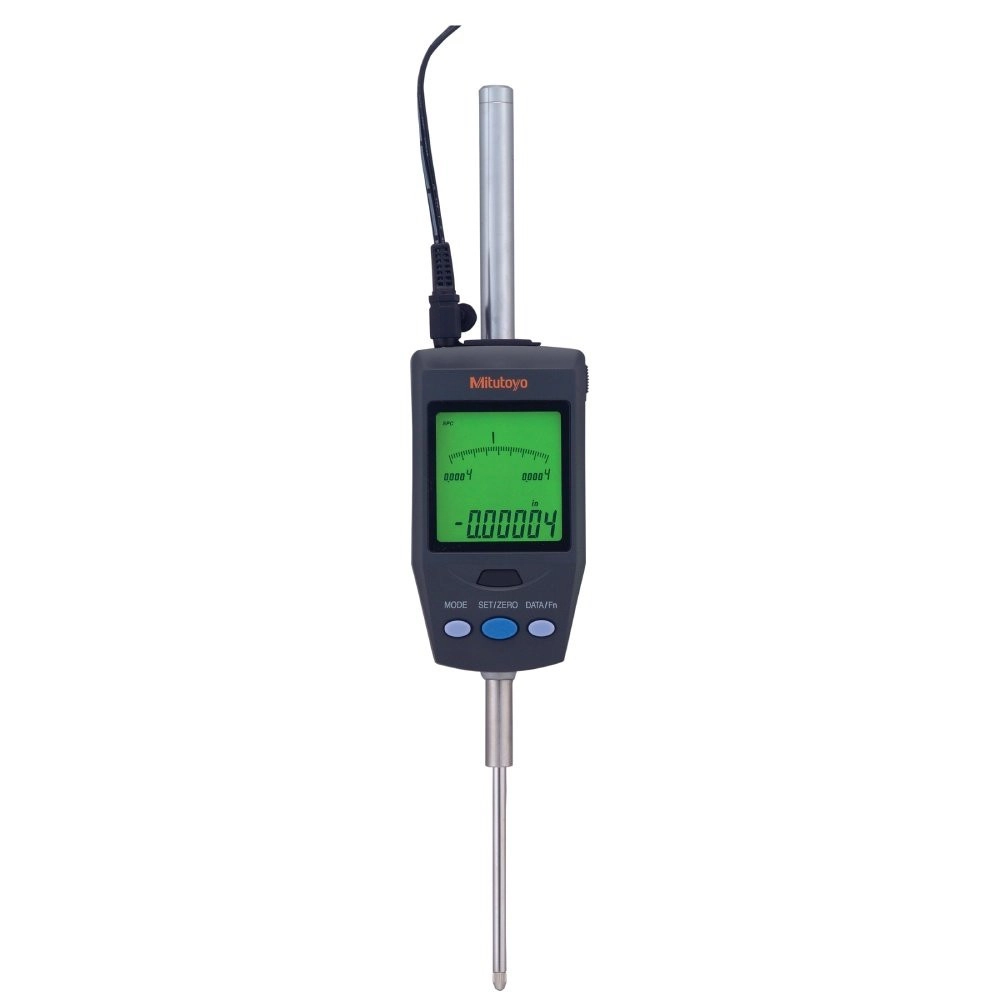

Relógio Comparador Digital ID-H 2,4"/60,96mm Resolução 0,0005mm – 543-564A

Relógio Comparador Digital ID-H 2,4"/60,96mm Resolução 0,0005mm – 543-564A

SKU: 543-564A

  Melhor Oferta
de: R$5.041,75 30% Economize R$1.497,75
por: R$3.366,80 À vista no PIX com 5% OFF
ou R$3.544,00 em até 6x de R$590,67 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Adaptador AC de 5,9 V, alavanca de levantamento e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Mede 2,4" / 60,96 mm, o curso mais longo da linha ID-H, mantendo a resolução de 0,0005 mm da família.

A exatidão é de 0,00010 pol, que são 0,0025 mm, a mesma do 543-563, o irmão métrico de igual curso. Dobrar o curso em relação ao 543-562A custa exatidão, e o catálogo diz quanto: de 0,00006 para 0,00010 pol.

Ganha em alcance o que cede em exatidão, e mantém o resto da linha: máximo, mínimo e batimento calculados pelo instrumento, controle remoto opcional, RS-232C integrada e alimentação por adaptador AC. A força de medição sobe para 2,5 N ou menor.

Resumo técnico
  • Capacidade 2,4" / 60,96 mm · o dobro do 543-562A
  • Resolução até 0,0005 mm · meio micrometro
  • Exatidão 0,00010 pol · 0,0025 mm
  • Repetibilidade 0,00004 pol · força 2,5 N ou menor

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-564A dentro da linha ID-H.

Resolução de meio micrometro

O ID-H lê até 0,0005 mm, a escala mais fina da série 543.

Máximo, mínimo e batimento

O 543-564A calcula a diferença entre os extremos, sem conta do operador.

Controle sem encostar

Com o controlador remoto opcional, zerar e presetar não perturba a medição.

Sem pilha para trocar

Adaptador AC de 5,9 V alimenta o 543-564A, que fica ligado na tomada.

RS-232C integrada

Além da saída Digimatic, o computador controla o instrumento pela serial.

Resposta de 1000 mm/s

Acompanha movimento rápido sem perder contagem.

Principais características

O que cada número do 543-564A significa na prática.

  • 2,4" / 60,96 mm Capacidade

    O dobro do curso do 543-562A, na mesma classe de resolução.

  • 0,00002 pol Resolução

    Equivale a 0,0005 mm, a mesma do modelo de curso curto.

  • 0,00010 pol Exatidão

    São 0,0025 mm, a mesma do 543-563, o irmão métrico de igual curso.

  • 0,00004 pol Repetibilidade

    A mesma do 543-562A: o curso maior custa exatidão, não repetibilidade.

  • 2,5 N ou menor Força de medição

    Maior que a do 543-562A: curso longo pede mola mais firme.

Quais problemas este produto resolve?

Situações de medição em que o 543-564A é a escolha certa.

Desafio Curso insuficiente na classe de alta resolução

Instrumento de meio micrometro costuma parar em 30 mm de curso, e peça maior obriga a trocar de classe.

Solução

O 543-564A leva a resolução de 0,0005 mm até 60,96 mm de curso.

Desafio Calcular batimento na mão

Anotar o máximo, anotar o mínimo e subtrair a cada peça é lento e é onde o erro entra.

Solução

O 543-564A mostra máximo, mínimo e a diferença entre eles, calculada pelo próprio instrumento.

Desafio Esperar a exatidão do curso curto

Comparar o 543-564A com o 543-562A pela exatidão leva a rejeitar peça boa.

Solução

A página declara: 0,00010 pol aqui, contra 0,00006 pol no modelo de 1,2".

Desafio Encostar no relógio para zerar

Em medição de alta exatidão, a mão no corpo do instrumento desloca a montagem e altera a leitura.

Solução

Com o controlador remoto opcional, zerar e presetar acontece sem tocar no relógio.

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, modelos da linha e o que vem na caixa.

Especificações

  • Serie: ID-H
  • Marca: Mitutoyo
  • Alcance (mm): 0-60,96mm
  • Resolução (mm): 0,0005mm, 0,001mm
  • Exatidão: 0,0025mm
  • Saída de Dados: Sim

Detalhes técnicos

Detecção de posição
Encoder linear de reflexão fotoelétrica
Alimentação
Adaptador AC de 5,9 V, não usa pilha
Display
LCD de 7 dígitos, com sinal e barra analógica, retroiluminação de 2 cores
Velocidade de resposta
Aproximadamente 1000 mm/s
Interface
RS-232C integrada, além da saída Digimatic
Alavanca de levantamento
21EAA426, acessório padrão
Norma do corpo
ASME/ANSI/AGD
Massa
300 g

Funções

Funções de operação do 543-564A
Máximo, mínimo e batimento

O instrumento calcula e mostra o maior valor, o menor e a diferença entre os dois, que é a medida de batimento, sem conta nenhuma do operador.

Resolução de 0,5 µm

A menor leitura do ID-H é de 0,0005 mm (0,5 µm), e é o que separa esta linha das demais da série 543.

Controle remoto

Com o controlador opcional 21EZA099, zerar e fazer preset acontece sem encostar no corpo do relógio, o que evita perturbar a medição.

Interface RS-232C

Além da saída Digimatic, a linha traz RS-232C integrada, para controle do instrumento a partir de um computador.

Origem e preset

Define a origem e valores de referência, recuperados ao voltar para o modo correspondente.

Barra analógica

Além do número, a tela mostra a posição dentro da faixa, o que ajuda em medição de batimento e em ajuste.

Transmissão de dados

O ID-H usa conector Digimatic tipo D. Os códigos abaixo são os do caderno 7 do catálogo 2024 para esta linha.

Cabo de conexão (1 m)
936937
Cabo de conexão (2 m)
965014
USB Input Tool Direct (2 m)
06AFM380D
Transmissão sem fio U-WAVE
02AZD730H (unidade) com 02AZD790D ou 02AZE140D
Coletor de dados
264-020 (IT-020U)

Variações da série

Modelos ID-H da série 543 disponíveis na loja

Código Capacidade Resolução mais fina Exatidão
543-562A 1,2" / 30,48 mm 0,00002 pol 0,00006 pol
543-564A (este) 2,4" / 60,96 mm 0,00002 pol 0,00010 pol

Itens inclusos

  • Relógio Comparador Digital ID-H
  • Adaptador AC de 5,9 V
  • Alavanca de levantamento 21EAA426
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

Qual a diferença entre o 543-564A e o 543-562A?

O curso e a exatidão. O 543-564A mede 2,4" / 60,96 mm com exatidão de 0,00010 pol; o 543-562A mede 1,2" / 30,48 mm com 0,00006 pol. A resolução é a mesma nos dois, até 0,0005 mm.

A resolução do 543-564A é igual à do modelo de curso curto?

É. Os dois leem até 0,00002 pol, que são 0,0005 mm. O curso maior não custa resolução, custa exatidão: 0,00010 contra 0,00006 pol.

O 543-564A calcula batimento sozinho?

Calcula. O instrumento guarda o maior e o menor valor do percurso e mostra a diferença entre eles, que é a medida de batimento. Não é preciso anotar dois números e subtrair.

Como o 543-564A envia a medição para o computador?

Por dois caminhos: a saída Digimatic, com conector tipo D, e a interface RS-232C integrada, que também permite controlar o instrumento. A aba de transmissão de dados lista os códigos de cada um.

O 543-564A usa pilha?

Não. A alimentação é por adaptador AC de 5,9 V. Não há carga para acabar nem pilha para trocar, mas o posto de medição precisa de tomada.
