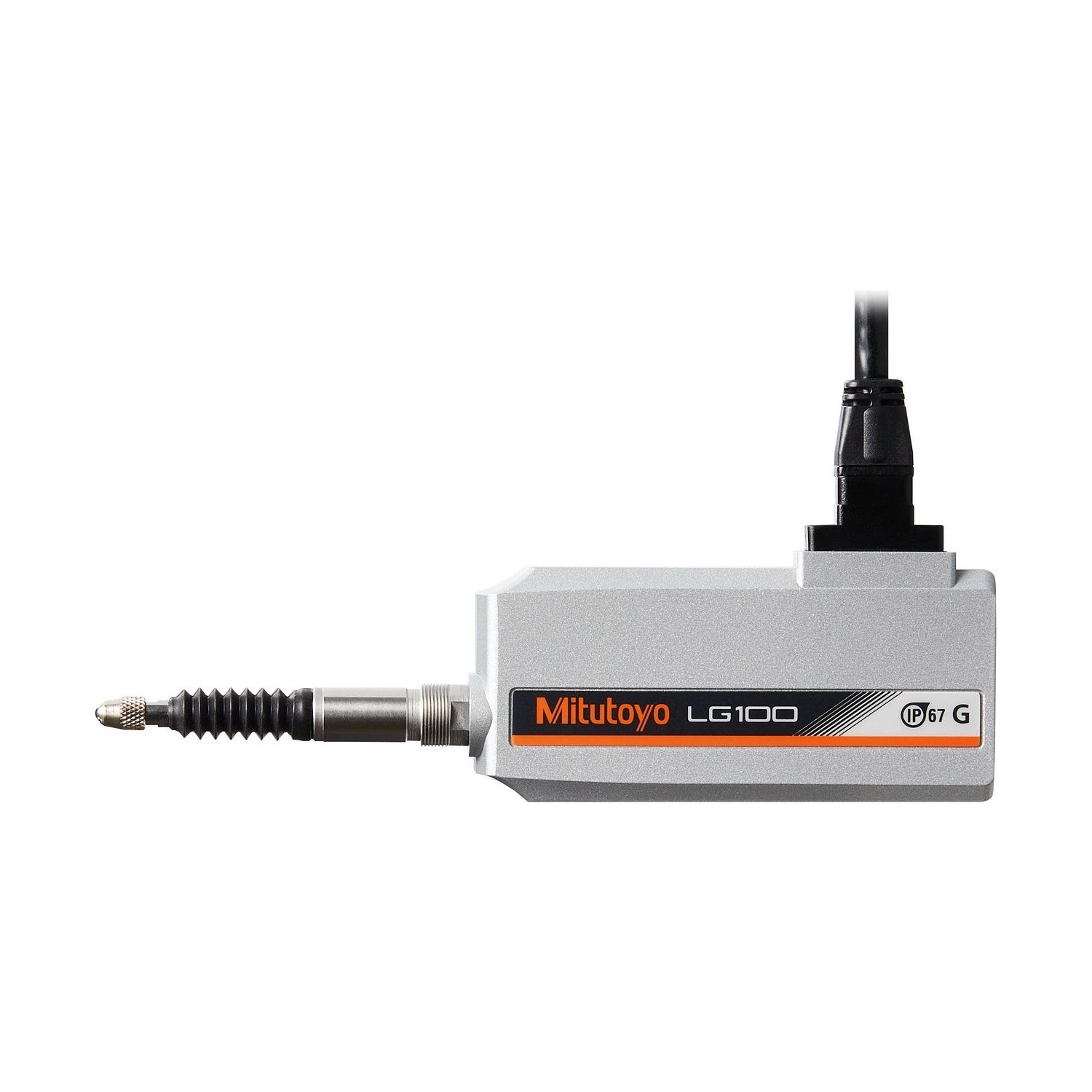

Sensor de deslocamento linear LG100 10mm 0,5µm - 542-191

SKU: 542-191

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Com 10 mm de faixa de medição e 0,5 µm de resolução, o Linear Gage Mitutoyo 542-191 (série LG100) é um sensor de alta exatidão para uso em linha e em laboratório.

Na faixa de 10 mm, o 542-191 fica no meio: 0,5 µm de resolução e 1.500 mm/s de velocidade máxima de resposta. Na mesma faixa estão o 542-190 (1 µm) e 542-192 (0,1 µm).

Todos os modelos LG100 têm saída do sinal do ponto de origem, que restaura a posição de origem depois de um problema como excesso de velocidade. O grau de proteção é IP67G.

Resumo técnico
  • Faixa de 10 mm · resolução 0,5 µm
  • Exatidão (1,5 + L/50) µm · repetibilidade 0,3 µm
  • Sinal RS-422A, fases A/B/Z · 1.500 mm/s
  • IP67G · canhão ø8 mm · 260 g

Destaques do produto

O que distingue o 542-191 dentro da série LG100.

Faixa de 10 mm

Canhão ø8 mm, 260 g.

Resolução de 0,5 µm

Passo do sinal de 2 µm.

IP67G

Materiais altamente resistentes a óleo.

Ponto de origem

Restaura a origem após excesso de velocidade.

Exatidão em faixa estreita

0,5 µm em 20 µm arbitrários.

Codificador óptico

Linear, do tipo transmissão.

Principais características

O que cada número do 542-191 significa na prática.

  • 10 mm Faixa

    Curso de 10 mm, com força de medição de até 1,4 N com a ponta para baixo, 1,3 N na horizontal e 1,2 N para cima: o valor muda com a posição de montagem (FVP-274, pág. 11).

  • 0,5 µm Resolução

    Resolução de 0,5 µm, com passo do sinal de 2 µm: na faixa de 10 mm, fica entre o 542-190 (1 µm) e o 542-192 (0,1 µm).

  • (1,5 + L/50) µm Exatidão

    Na faixa toda de 10 mm, a fórmula dá 1,7 µm a 20 °C. Em qualquer trecho de 20 µm, a exatidão em faixa estreita é de 0,5 µm (FVP-274, pág. 11).

  • 0,3 µm Repetibilidade

    Mesmo valor em todos os modelos da série. Os valores do folheto são a 20 °C; o sensor opera de 0 a 50 °C, com umidade de 20 a 80 % sem condensação (FVP-274, pág. 11).

  • 1.500 mm/s Velocidade

    Resposta até 1.500 mm/s, com intervalo mínimo de borda de 250 ns (4 MHz) no sinal de saída; o de 1 µm fica em 500 ns (2 MHz) (FVP-274, pág. 11).

  • IP67G Proteção

    Nos modelos de 10 mm, o folheto declara durabilidade de mais de 50 milhões de ciclos, em teste interno. A proteção de borracha opcional para esta faixa é a 21HAA331 (FVP-274, pág. 11).

Quais problemas este produto resolve?

Situações de medição em que o 542-191 é a escolha certa.

Desafio Sensor compacto

Um sensor longo não cabe em dispositivos pequenos.

Solução

O 542-191 tem 10 mm de faixa e resolução de 0,5 µm.

Desafio Força de medição

Peças leves ou delicadas pedem pouca força de contato.

Solução

O 542-191 mede com 1,4 N ou menos com a ponta para baixo, 1,3 N na horizontal e 1,2 N para cima.

Desafio Perda da origem

Um excesso de velocidade pode fazer o sensor perder a referência.

Solução

O 542-191 tem saída do sinal do ponto de origem, que restaura a posição de origem.

Desafio Repetibilidade na inspeção

Medições automatizadas pedem o mesmo valor a cada ciclo.

Solução

A série LG100 garante repetibilidade de 0,3 µm (2σ) em toda a faixa.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Massa da unidade principal: Aproximadamente 260 g
  • Intervalos mínimos de borda: 250 ns (4 MHz)
  • Repetibilidade: 0.3 µm
  • Faixa de medição: 10 mm
  • Exatidão em Curta Capacidade (20°C): 0.5 µm (Arbitrária 20 µm de faixa)
  • Serie: 542
  • Resolução: 0,5μm
  • Exatidão (20°C): 1.5 + L/50 µm
  • Força de medição/Ponta para cima: 1.2 N ou menor
  • Força de medição/Horizontal: 1.3 N ou menor
  • Força de medição/Ponta para baixo: 1.4 N ou menor
  • Método de detecção: Codificador linear do tipo transmissão ótica
  • Posição da marca de origem: Aproximadamente. 3mm da ponta do ponto de contato (ponto de repouso mais baixo)
  • Repetibilidade da marca de origem (20°C):o: ≤0.5 µm (a um ponto de referência constante passando a velocidade inferior a 300 mm/s na mesma direção)
  • Velocidade de resposta: 1,500 mm/s
  • Sinal de saída: 90° diferença de fase, onda quadrada diferencial (RS-422A equivalente)
  • Passo do sinal de saída: 2μm
  • Ponta de contato: ø3mm com ponta de carboneto (parafuso de fixação: M2.5 (P=0.45) ×5), ponto de contato padrão: 901312
  • Diâmetro do canhão: ø8 mm
  • Tipo de rolamento: Tipo de esfera linear
  • Comprimento do cabo de saída: 2m
  • Conector: Plugue: HR10A-10P-10P (HIROSE), Receptáculo compatível: HR10A-10R-10S (HIROSE), Conector compatível: HR10A-10J-10S (HIROSE)
  • Temperatura de operação (umidade): 0 até 50 °C (RH 20 até 80%,Sem Condensação)
  • Temperatura de estocagem (umidade): -10 até 60 °C (RH 20 até 80%, Sem Condensação)
  • Acessórios Padrão: Chave para ponta de contato: 538610
  • Marca: Mitutoyo
  • Diâmetro da haste: 8mm

Detalhes técnicos

Linha
Linear Gage LG100, tipo resistente ao ambiente
Força de medição por posição
1,4 N com o fuso para baixo, 1,3 N na horizontal e 1,2 N para cima
Aplicações (folheto)
Medição de nivelamento de bateria, verificação da profundidade de inserção, controle de posicionamento
Acessórios opcionais
Acionador pneumático 02ADE230; proteção de borracha 21HAA331; conjunto de haste de impulso 02ADB680; chave de boca 02ADB683
Suporte de medição (opcional)
Suporte comparador de granito BSG-30HX, 215-156-10
Durabilidade
Mais de 50 milhões de ciclos (modelos de 10 mm, testes internos)

Funções

Funções do 542-191
Ponto de origem

A marca de origem fica a cerca de 3 mm da ponta, no ponto de repouso mais baixo.

Codificador óptico

Detecção de posição por codificador linear óptico de transmissão.

Acionamento pneumático

O acionador opcional 02ADE230 move o fuso a ar, de 0,2 a 0,4 MPa.

Transmissão de dados

A leitura do 542-191 sai em onda quadrada diferencial de duas fases, mais a fase Z do ponto de origem, e vai para um contador EJ ou EH.

Sinal de saída
Onda quadrada diferencial, 90° de diferença de fase (equivalente a RS-422A); fases A/B/Z
Passo do sinal
2 µm
Intervalo mínimo de borda
250 ns (4 MHz)
Conector
Plugue HR10A-10P-10P (HIROSE); receptáculo compatível HR10A-10R-10S; conector compatível HR10A-10J-10S
Cabo
2 m
Contador
Compacto EJ, direto; multifuncional EH, com plugue de conversão

Variações da série

Modelos LG100 disponíveis na loja

Código Faixa de medição Resolução Exatidão (20 °C)
542-190 10 mm 1 µm (1,5 + L/50) µm
542-191 (este) 10 mm 0,5 µm (1,5 + L/50) µm
542-192 10 mm 0,1 µm (0,8 + L/50) µm
542-193 25 mm 1 µm (1,5 + L/50) µm
542-194 25 mm 0,5 µm (1,5 + L/50) µm
542-195 25 mm 0,1 µm (0,8 + L/50) µm
542-196 50 mm 1 µm (1,5 + L/50) µm
542-197 50 mm 0,5 µm (1,5 + L/50) µm

Itens inclusos

  • Linear Gage 542-191
  • Chave para ponta de contato 538610

Vídeo

Perguntas e Respostas

Qual a exatidão do 542-191?

(1,5 + L/50) µm a 20 °C, sendo L o comprimento medido em mm. Em faixa estreita, 0,5 µm em 20 µm arbitrários, com repetibilidade de 0,3 µm (2σ).

Qual a diferença entre o 542-191 e o 542-190?

A resolução: 0,5 µm no 542-191 e 1 µm no 542-190. A faixa de 10 mm é a mesma; mudam também o passo do sinal e a velocidade máxima de resposta (1.500 × 1.500 mm/s).

O 542-191 pode ser usado em ambiente com óleo?

Pode. O grau de proteção é IP67G, e o folheto indica o uso de materiais altamente resistentes a óleo.

O que vem com o 542-191?

A chave para a ponta de contato, código 538610. A ponta de contato padrão é de metal duro ø3 mm, código 901312.

Com que contador usar o 542-191?

A um contador compacto (contador EJ), para uso em linha ou embutido num dispositivo, ou a um contador multifuncional (contador EH), para salas de medição. Para o contador EH é preciso um plugue de conversão.

Existe acionador pneumático para o 542-191?

Sim, como acessório opcional: o 02ADE230. A pressão de ar necessária é de 0,2 a 0,4 MPa (0,2 MPa no modelo de 0,1 µm), e o fuso avança quando o ar é fornecido.
