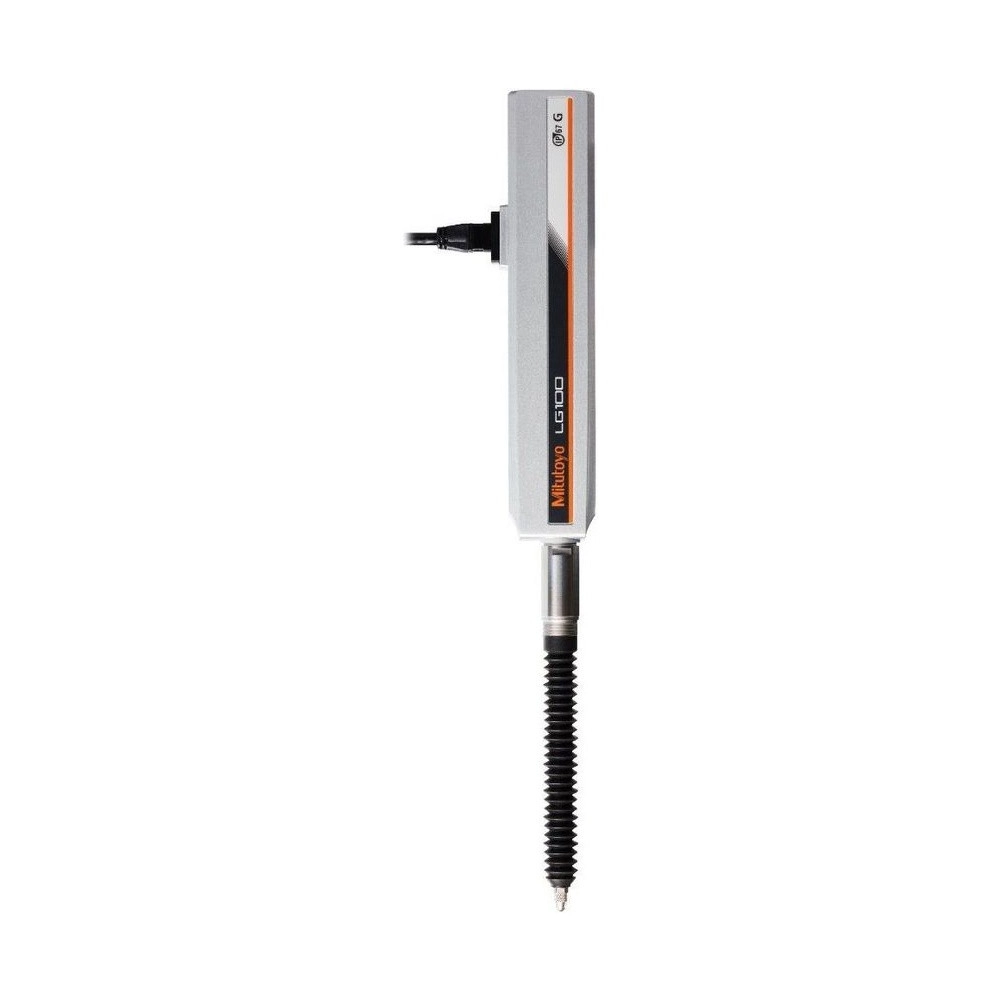

Com 50 mm de faixa de medição e 0,5 µm de resolução, o Linear Gage Mitutoyo 542-197 (série LG100) é um sensor de alta exatidão para uso em linha e em laboratório.
Na faixa de 50 mm, o 542-197 fica no meio: 0,5 µm de resolução e 1.500 mm/s de velocidade máxima de resposta. Na mesma faixa estão o 542-196 (1 µm).
A série garante repetibilidade de 0,3 µm (2σ) em toda a faixa e exatidão de 0,5 µm em faixa estreita (20 µm arbitrários). O grau de proteção é IP67G, com materiais altamente resistentes a óleo.
O que distingue o 542-197 dentro da série LG100.
Canhão ø15 mm, 400 g.
Passo do sinal de 2 µm.
Materiais altamente resistentes a óleo.
Restaura a origem após excesso de velocidade.
0,5 µm em 20 µm arbitrários.
Linear, do tipo transmissão.
O que cada número do 542-197 significa na prática.
Curso de 50 mm, com força de medição de até 5,7 N com a ponta para baixo, 5,3 N na horizontal e 4,9 N para cima: o valor muda com a posição de montagem (FVP-274, pág. 11).
Resolução de 0,5 µm, com passo do sinal de 2 µm; na mesma faixa de 50 mm, o 542-196 lê 1 µm.
Na faixa toda de 50 mm, a fórmula dá 2,5 µm a 20 °C. Em qualquer trecho de 20 µm, a exatidão em faixa estreita é de 0,5 µm (FVP-274, pág. 11).
Mesmo valor em todos os modelos da série. Os valores do folheto são a 20 °C; o sensor opera de 0 a 50 °C, com umidade de 20 a 80 % sem condensação (FVP-274, pág. 11).
Resposta até 1.500 mm/s, com intervalo mínimo de borda de 250 ns (4 MHz) no sinal de saída; o de 1 µm fica em 500 ns (2 MHz) (FVP-274, pág. 11).
Para acionar a haste a ar, o acionador pneumático opcional desta faixa, 02ADE270, trabalha com 0,2 a 0,4 MPa; a proteção de borracha é a 21HZA184 (FVP-274, pág. 11).
Situações de medição em que o 542-197 é a escolha certa.
Peças com grande variação de altura estouram a faixa de 10 mm.
O 542-197 tem 50 mm de faixa e resolução de 0,5 µm.
Peças leves ou delicadas pedem pouca força de contato.
O 542-197 mede com 5,7 N ou menos com a ponta para baixo, 5,3 N na horizontal e 4,9 N para cima.
Montagens automáticas precisam conferir quanto uma peça entrou.
A verificação da profundidade de inserção é uma das aplicações do 542-197 no folheto.
Óleo e poeira atrapalham sensores comuns no chão de fábrica.
O 542-197 tem grau de proteção IP67G e materiais resistentes a óleo.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
A marca de origem fica a cerca de 5 mm da ponta, no ponto de repouso mais baixo.
Detecção de posição por codificador linear óptico de transmissão.
O acionador opcional 02ADE270 move o fuso a ar, de 0,2 a 0,4 MPa.
A leitura do 542-197 sai em onda quadrada diferencial de duas fases, mais a fase Z do ponto de origem, e vai para um contador EJ ou EH.
Qual a exatidão do 542-197?
(1,5 + L/50) µm a 20 °C, sendo L o comprimento medido em mm. Em faixa estreita, 0,5 µm em 20 µm arbitrários, com repetibilidade de 0,3 µm (2σ).
Qual a diferença entre o 542-197 e o 542-196?
A resolução: 0,5 µm no 542-197 e 1 µm no 542-196. A faixa de 50 mm é a mesma; mudam também o passo do sinal e a velocidade máxima de resposta (1.500 × 1.500 mm/s).
O 542-197 pode ser usado em ambiente com óleo?
Pode. O grau de proteção é IP67G, e o folheto indica o uso de materiais altamente resistentes a óleo.
O que vem com o 542-197?
A chave para a ponta de contato, código 210187. A ponta de contato padrão é de metal duro ø3 mm, código 901312.
Com que contador usar o 542-197?
A um contador compacto (contador EJ), para uso em linha ou embutido num dispositivo, ou a um contador multifuncional (contador EH), para salas de medição. Para o contador EH é preciso um plugue de conversão.
Existe acionador pneumático para o 542-197?
Sim, como acessório opcional: o 02ADE270. A pressão de ar necessária é de 0,2 a 0,4 MPa (0,2 MPa no modelo de 0,1 µm), e o fuso avança quando o ar é fornecido.
