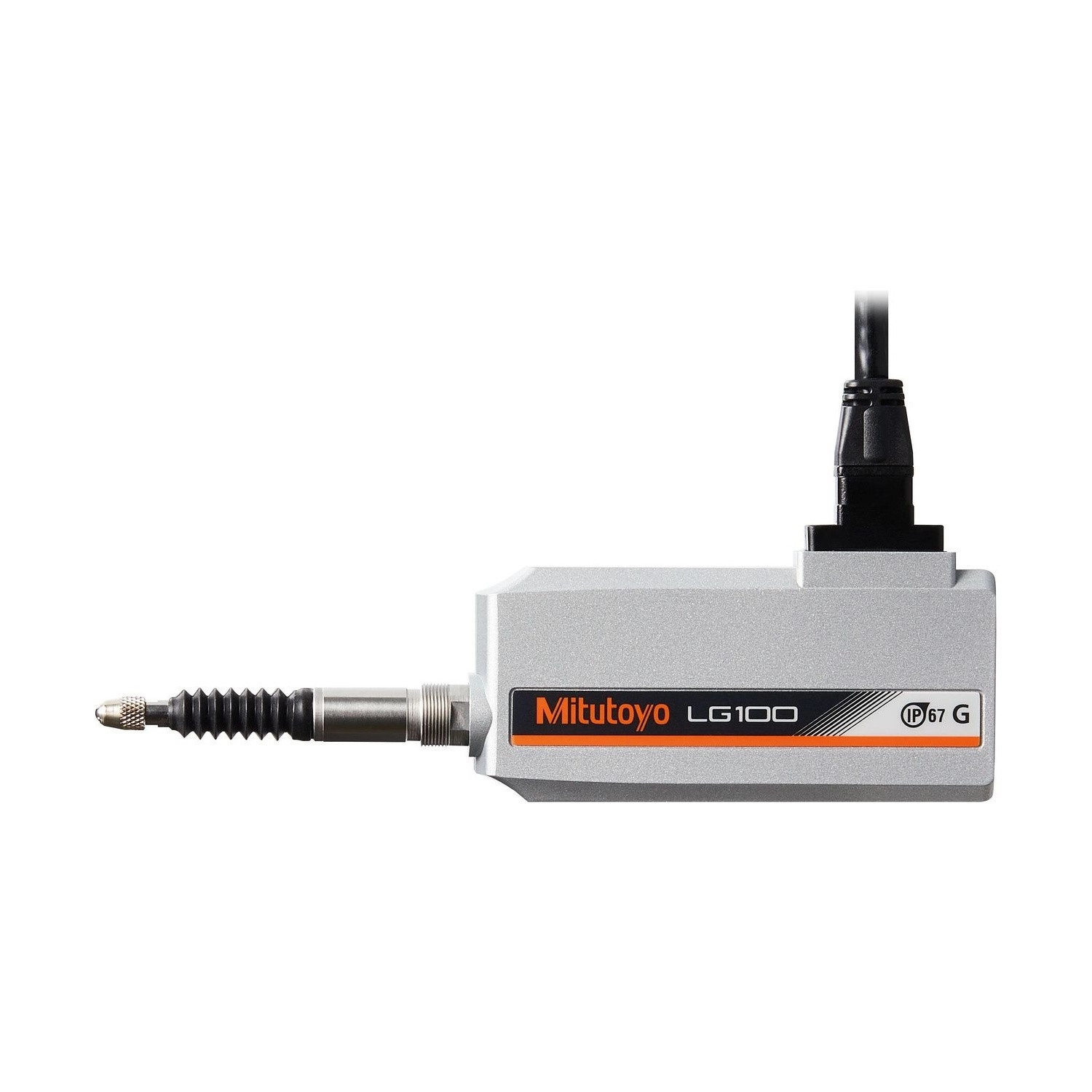

Modelo da série LG100 de 10 mm e 0,1 µm de resolução. A exatidão é de (0,8 + L/50) µm, sendo L o comprimento medido em mm.
É o modelo de maior resolução da faixa de 10 mm, com passo do sinal de 0,4 µm e exatidão de (0,8 + L/50) µm; em troca, a velocidade máxima de resposta cai para 400 mm/s. Na mesma faixa estão o 542-190 (1 µm) e 542-191 (0,5 µm).
O sinal de saída é de onda quadrada diferencial, com 90° de diferença de fase (equivalente a RS-422A), e o sensor liga a um contador compacto (EJ) ou a um contador multifuncional (EH). A proteção é IP67G.
O que distingue o 542-192 dentro da série LG100.
Canhão ø8 mm, 260 g.
Passo do sinal de 0,4 µm.
Restaura a origem após excesso de velocidade.
0,5 µm em 20 µm arbitrários.
Linear, do tipo transmissão.
Tipo esfera linear.
O que cada número do 542-192 significa na prática.
Curso de 10 mm num canhão de ø8 mm, com cerca de 260 g e cabo de saída de 2 m terminado no conector HIROSE HR10A-10P-10P (FVP-274, pág. 11).
Resolução de 0,1 µm, a mais fina da faixa de 10 mm, com passo do sinal de 0,4 µm; a resposta máxima fica em 400 mm/s.
Na faixa toda de 10 mm, dá 1,0 µm a 20 °C, contra 1,7 µm dos irmãos de 1 e 0,5 µm de resolução: é o modelo mais exato da faixa (FVP-274, pág. 11).
Mesmo valor em todos os modelos da série. Os valores do folheto são a 20 °C; o sensor opera de 0 a 50 °C, com umidade de 20 a 80 % sem condensação (FVP-274, pág. 11).
400 mm/s, contra 1.500 mm/s dos modelos de 1 e 0,5 µm: na resolução mais fina, a resposta é mais lenta. O intervalo mínimo de borda do sinal é de 250 ns, ou 4 MHz (FVP-274, pág. 11).
Nos modelos de 10 mm, o folheto declara durabilidade de mais de 50 milhões de ciclos, em teste interno. A proteção de borracha opcional para esta faixa é a 21HAA331 (FVP-274, pág. 11).
Situações de medição em que o 542-192 é a escolha certa.
A resolução de 1 µm não basta para tolerâncias apertadas.
O 542-192 tem 10 mm de faixa e resolução de 0,1 µm.
Peças leves ou delicadas pedem pouca força de contato.
O 542-192 mede com 1,4 N ou menos com a ponta para baixo, 1,3 N na horizontal e 1,2 N para cima.
Medições automatizadas pedem o mesmo valor a cada ciclo.
A série LG100 garante repetibilidade de 0,3 µm (2σ) em toda a faixa.
Montagens automáticas precisam conferir quanto uma peça entrou.
A verificação da profundidade de inserção é uma das aplicações do 542-192 no folheto.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Saída do sinal de origem (fase Z), a cerca de 3 mm da ponta de contato; restaura a origem.
Linear, do tipo transmissão, com rolamento de esfera linear.
Medição automática com o acionador 02ADE230 e uma válvula solenoide.
Para ler o 542-192 é preciso um contador: o sensor entrega fases A/B em onda quadrada diferencial e a fase Z da marca de origem.
Qual a exatidão do 542-192?
(0,8 + L/50) µm a 20 °C, sendo L o comprimento medido em mm. Em faixa estreita, 0,5 µm em 20 µm arbitrários, com repetibilidade de 0,3 µm (2σ).
Qual a diferença entre o 542-192 e o 542-190?
A resolução: 0,1 µm no 542-192 e 1 µm no 542-190. A faixa de 10 mm é a mesma; mudam também o passo do sinal e a velocidade máxima de resposta (400 × 1.500 mm/s).
Que acessório acompanha o 542-192?
A chave para a ponta de contato, código 538610. A ponta de contato padrão é de metal duro ø3 mm, código 901312.
A que contador o 542-192 se liga?
A um contador compacto (contador EJ), para uso em linha ou embutido num dispositivo, ou a um contador multifuncional (contador EH), para salas de medição. Para o contador EH é preciso um plugue de conversão.
O 542-192 resiste a óleo?
Pode. O grau de proteção é IP67G, e o folheto indica o uso de materiais altamente resistentes a óleo.
Existe acionador pneumático para o 542-192?
Sim, como acessório opcional: o 02ADE230. A pressão de ar necessária é de 0,2 a 0,4 MPa (0,2 MPa no modelo de 0,1 µm), e o fuso avança quando o ar é fornecido.
