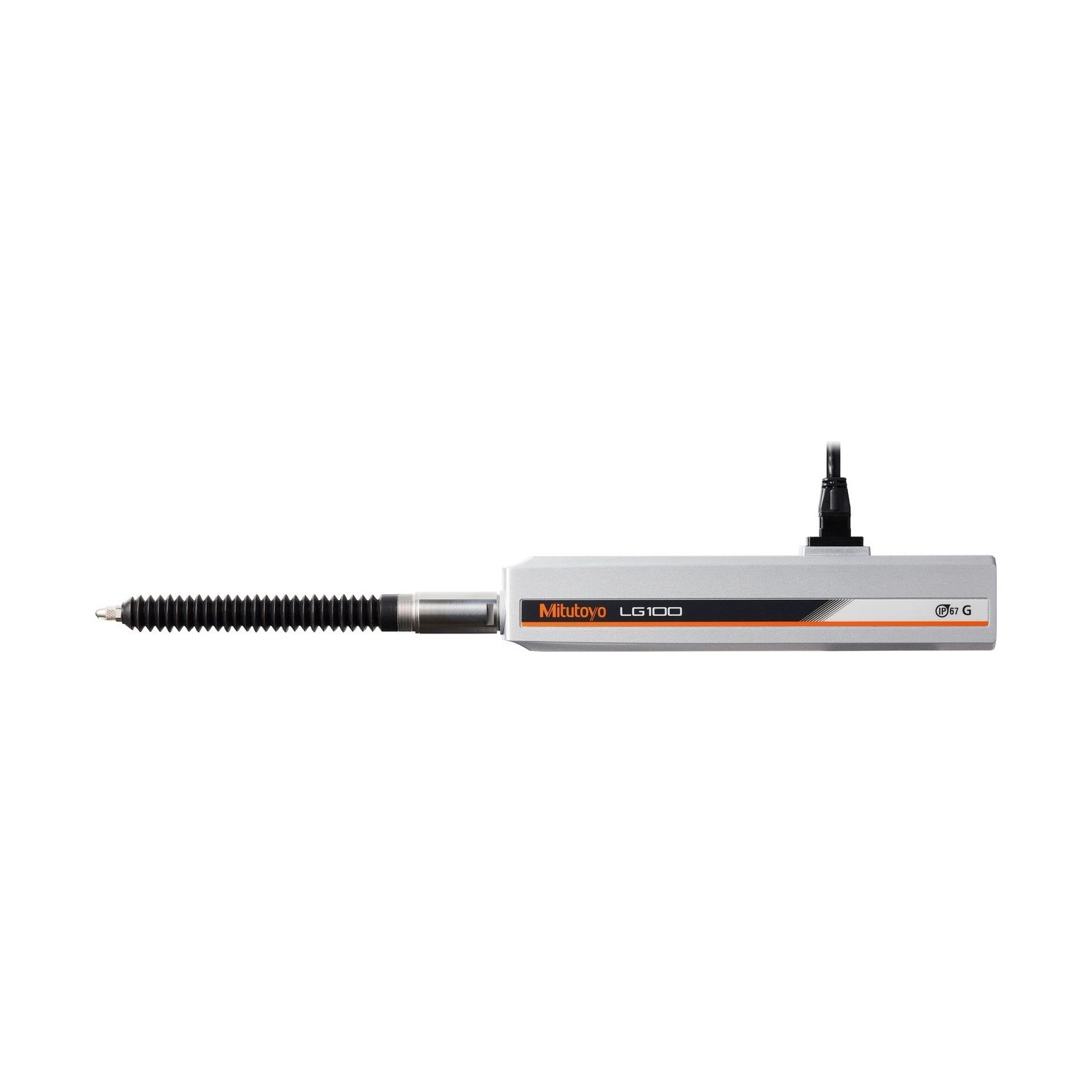

O Linear Gage Mitutoyo 542-196, da série LG100, é um sensor de deslocamento linear de 50 mm de faixa e resolução de 1 µm, com exatidão de (1,5 + L/50) µm a 20 °C.
Na faixa de 50 mm, é o modelo de 1 µm, com passo do sinal de 4 µm e velocidade máxima de resposta de 1.500 mm/s. Na mesma faixa estão o 542-197 (0,5 µm).
O sinal de saída é de onda quadrada diferencial, com 90° de diferença de fase (equivalente a RS-422A), e o sensor liga a um contador compacto (EJ) ou a um contador multifuncional (EH). A proteção é IP67G.
O que distingue o 542-196 dentro da série LG100.
Canhão ø15 mm, 400 g.
Passo do sinal de 4 µm.
2σ, em toda a faixa.
Materiais altamente resistentes a óleo.
Restaura a origem após excesso de velocidade.
0,5 µm em 20 µm arbitrários.
O que cada número do 542-196 significa na prática.
Curso de medição.
L = comprimento medido (mm).
2σ, a 20 °C.
Borda mínima de 500 ns (2 MHz).
Materiais resistentes a óleo.
Situações de medição em que o 542-196 é a escolha certa.
Peças com grande variação de altura estouram a faixa de 10 mm.
O 542-196 tem 50 mm de faixa e resolução de 1 µm.
Peças leves ou delicadas pedem pouca força de contato.
O 542-196 mede com 5,7 N ou menos com a ponta para baixo, 5,3 N na horizontal e 4,9 N para cima.
Medições automatizadas pedem o mesmo valor a cada ciclo.
A série LG100 garante repetibilidade de 0,3 µm (2σ) em toda a faixa.
Montagens automáticas precisam conferir quanto uma peça entrou.
A verificação da profundidade de inserção é uma das aplicações do 542-196 no folheto.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Saída do sinal de origem (fase Z), a cerca de 5 mm da ponta de contato; restaura a origem.
Linear, do tipo transmissão, com rolamento de esfera linear.
Com o acionador 02ADE270, o fuso avança quando o ar é fornecido.
O 542-196 envia o sinal a um contador por onda quadrada diferencial, com marca de ponto de origem (fase Z).
Qual a exatidão do 542-196?
(1,5 + L/50) µm a 20 °C, sendo L o comprimento medido em mm. Em faixa estreita, 0,5 µm em 20 µm arbitrários, com repetibilidade de 0,3 µm (2σ).
Qual a diferença entre o 542-196 e o 542-197?
A resolução: 1 µm no 542-196 e 0,5 µm no 542-197. A faixa de 50 mm é a mesma; mudam também o passo do sinal e a velocidade máxima de resposta (1.500 × 1.500 mm/s).
A que contador o 542-196 se liga?
A um contador compacto (contador EJ), para uso em linha ou embutido num dispositivo, ou a um contador multifuncional (contador EH), para salas de medição. Para o contador EH é preciso um plugue de conversão.
O 542-196 resiste a óleo?
Pode. O grau de proteção é IP67G, e o folheto indica o uso de materiais altamente resistentes a óleo.
Que acessório acompanha o 542-196?
A chave para a ponta de contato, código 210187. A ponta de contato padrão é de metal duro ø3 mm, código 901312.
Existe acionador pneumático para o 542-196?
Sim, como acessório opcional: o 02ADE270. A pressão de ar necessária é de 0,2 a 0,4 MPa (0,2 MPa no modelo de 0,1 µm), e o fuso avança quando o ar é fornecido.
