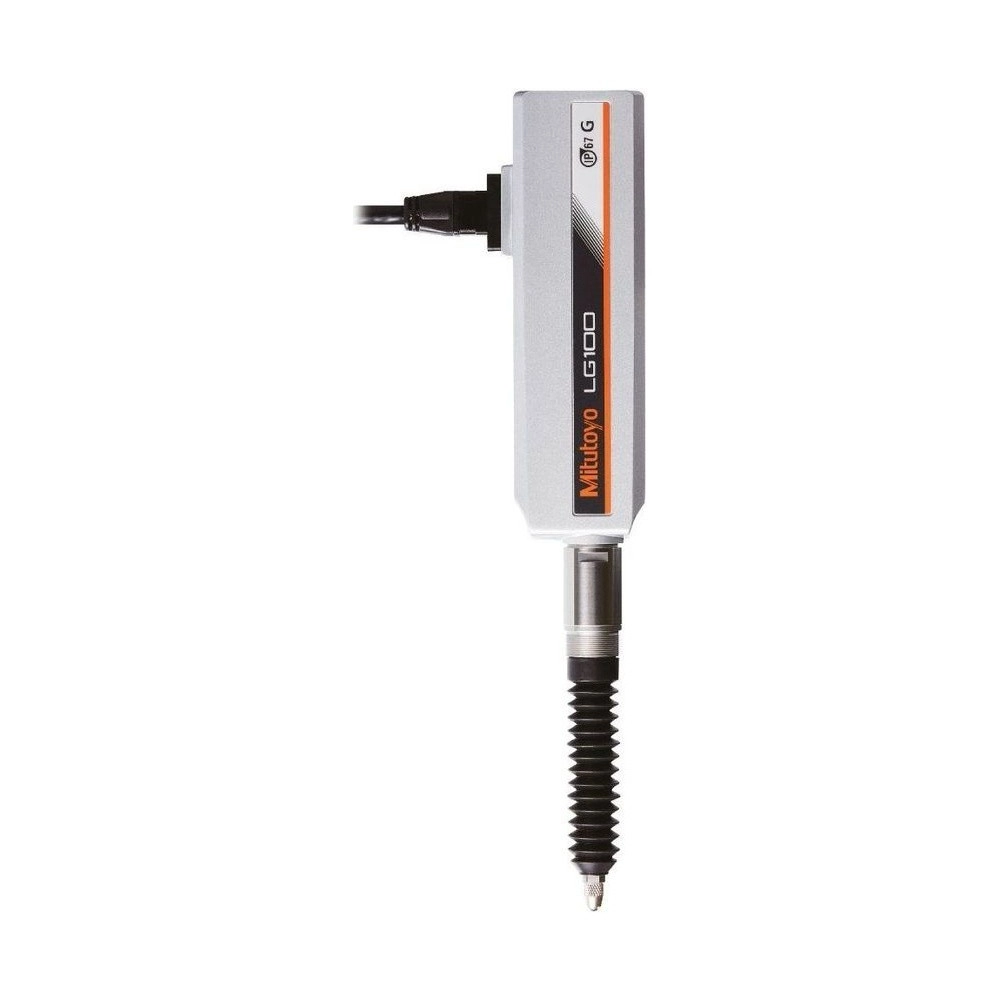

Sensor de deslocamento linear LG100 25mm 0,1µm - 542-195

SKU: 542-195

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Modelo da série LG100 de 25 mm e 0,1 µm de resolução. A exatidão é de (0,8 + L/50) µm, sendo L o comprimento medido em mm.

É o modelo de maior resolução da faixa de 25 mm, com passo do sinal de 0,4 µm e exatidão de (0,8 + L/50) µm; em troca, a velocidade máxima de resposta cai para 400 mm/s. Na mesma faixa estão o 542-193 (1 µm) e 542-194 (0,5 µm).

A série garante repetibilidade de 0,3 µm (2σ) em toda a faixa e exatidão de 0,5 µm em faixa estreita (20 µm arbitrários). O grau de proteção é IP67G, com materiais altamente resistentes a óleo.

Resumo técnico
  • Faixa de 25 mm · resolução 0,1 µm
  • Exatidão (0,8 + L/50) µm · repetibilidade 0,3 µm
  • Sinal RS-422A, fases A/B/Z · 400 mm/s
  • IP67G · canhão ø15 mm · 300 g

Destaques do produto

O que distingue o 542-195 dentro da série LG100.

Faixa de 25 mm

Canhão ø15 mm, 300 g.

Resolução de 0,1 µm

Passo do sinal de 0,4 µm.

Rolamento de esferas

Tipo esfera linear.

Repetibilidade de 0,3 µm

2σ, em toda a faixa.

IP67G

Materiais altamente resistentes a óleo.

Ponto de origem

Restaura a origem após excesso de velocidade.

Principais características

O que cada número do 542-195 significa na prática.

  • 25 mm Faixa

    Curso de 25 mm num canhão de ø15 mm, com cerca de 300 g e cabo de saída de 2 m terminado no conector HIROSE HR10A-10P-10P (FVP-274, pág. 11).

  • 0,1 µm Resolução

    Resolução de 0,1 µm, a mais fina da faixa de 25 mm, com passo do sinal de 0,4 µm; a resposta máxima fica em 400 mm/s.

  • (0,8 + L/50) µm Exatidão

    Na faixa toda de 25 mm, dá 1,3 µm a 20 °C, contra 2,0 µm dos irmãos de 1 e 0,5 µm de resolução: é o modelo mais exato da faixa (FVP-274, pág. 11).

  • 0,3 µm Repetibilidade

    Mesmo valor em todos os modelos da série. Os valores do folheto são a 20 °C; o sensor opera de 0 a 50 °C, com umidade de 20 a 80 % sem condensação (FVP-274, pág. 11).

  • 400 mm/s Velocidade

    400 mm/s, contra 1.500 mm/s dos modelos de 1 e 0,5 µm: na resolução mais fina, a resposta é mais lenta. O intervalo mínimo de borda do sinal é de 250 ns, ou 4 MHz (FVP-274, pág. 11).

  • IP67G Proteção

    Para acionar a haste a ar, o acionador pneumático opcional desta faixa, 02ADE250, trabalha com 0,2 a 0,4 MPa, e com 0,2 MPa neste modelo de 0,1 µm; a proteção de borracha é a 21HZA176 (FVP-274, pág. 11).

Quais problemas este produto resolve?

Situações de medição em que o 542-195 é a escolha certa.

Desafio Resolução fina

A resolução de 1 µm não basta para tolerâncias apertadas.

Solução

O 542-195 tem 25 mm de faixa e resolução de 0,1 µm.

Desafio Força de medição

Peças leves ou delicadas pedem pouca força de contato.

Solução

O 542-195 mede com 4,6 N ou menos com a ponta para baixo, 4,3 N na horizontal e 4,0 N para cima.

Desafio Perda da origem

Um excesso de velocidade pode fazer o sensor perder a referência.

Solução

O 542-195 tem saída do sinal do ponto de origem, que restaura a posição de origem.

Desafio Repetibilidade na inspeção

Medições automatizadas pedem o mesmo valor a cada ciclo.

Solução

A série LG100 garante repetibilidade de 0,3 µm (2σ) em toda a faixa.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Massa da unidade principal: Aproximadamente 300 g
  • Intervalos mínimos de borda: 250 ns (4 MHz)
  • Repetibilidade: 0.3 µm
  • Faixa de medição: 25 mm
  • Exatidão em Curta Capacidade (20°C): 0.5 µm (Arbitrária 20 µm de faixa)
  • Serie: 542
  • Resolução: 0,1μm
  • Exatidão (20°C): 0.8 + L/50 µm
  • Força de medição/Ponta para cima: 4.0 N ou menor
  • Força de medição/Horizontal: 4.3 N ou menor
  • Força de medição/Ponta para baixo: 4.6 N ou menor
  • Método de detecção: Codificador linear do tipo transmissão ótica
  • Posição da marca de origem: Aproximadamente. 5mm da ponta do ponto de contato (ponto de repouso mais baixo)
  • Repetibilidade da marca de origem (20°C):o: ≤0.5 µm (a um ponto de referência constante passando a velocidade inferior a 300 mm/s na mesma direção)
  • Velocidade de resposta: 400mm/s
  • Sinal de saída: 90° diferença de fase, onda quadrada diferencial (RS-422A equivalente)
  • Passo do sinal de saída: 0,4μm
  • Ponta de contato: ø3mm com ponta de carboneto (parafuso de fixação: M2.5 (P=0.45) ×5), ponto de contato padrão: 901312
  • Diâmetro do canhão: ø15 mm
  • Tipo de rolamento: Tipo de esfera linear
  • Comprimento do cabo de saída: 2m
  • Conector: Plugue: HR10A-10P-10P (HIROSE), Receptáculo compatível: HR10A-10R-10S (HIROSE), Conector compatível: HR10A-10J-10S (HIROSE)
  • Temperatura de operação (umidade): 0 até 50 °C (RH 20 até 80%,Sem Condensação)
  • Temperatura de armazenamento e operação: -10 até 60 °C (RH 20 até 80%, Sem Condensação)
  • Acessórios Padrão: Chave para ponto de contato: 210187
  • Marca: Mitutoyo
  • Diâmetro da haste: 15mm

Detalhes técnicos

Linha
Linear Gage LG100, tipo resistente ao ambiente
Força de medição por posição
4,6 N com o fuso para baixo, 4,3 N na horizontal e 4 N para cima
Aplicações (folheto)
Medição de nivelamento de bateria, verificação da profundidade de inserção, controle de posicionamento
Acessórios opcionais
Acionador pneumático 02ADE250; proteção de borracha 21HZA176; conjunto de haste de impulso 02ADN370; chave de boca 02ADB693
Suporte de medição (opcional)
Suporte comparador de granito BSG-30HX, 215-156-10 (com bucha ø15, 21JAA331, comprada à parte)
Durabilidade
IP67G; o folheto dá a durabilidade de 50 milhões de ciclos só para os modelos de 10 mm

Funções

Funções do 542-195
Ponto de origem

A marca de origem fica a cerca de 5 mm da ponta, no ponto de repouso mais baixo.

Codificador óptico

Detecção de posição por codificador linear óptico de transmissão.

Acionamento pneumático

Medição automática com o acionador 02ADE250 e uma válvula solenoide.

Transmissão de dados

Para ler o 542-195 é preciso um contador: o sensor entrega fases A/B em onda quadrada diferencial e a fase Z da marca de origem.

Sinal de saída
Onda quadrada diferencial, 90° de diferença de fase (equivalente a RS-422A); fases A/B/Z
Passo do sinal
0,4 µm
Intervalo mínimo de borda
250 ns (4 MHz)
Conector
Plugue HR10A-10P-10P (HIROSE); receptáculo compatível HR10A-10R-10S; conector compatível HR10A-10J-10S
Cabo
2 m
Contador
Compacto EJ, direto; multifuncional EH, com plugue de conversão

Variações da série

Modelos LG100 disponíveis na loja

Código Faixa de medição Resolução Exatidão (20 °C)
542-190 10 mm 1 µm (1,5 + L/50) µm
542-191 10 mm 0,5 µm (1,5 + L/50) µm
542-192 10 mm 0,1 µm (0,8 + L/50) µm
542-193 25 mm 1 µm (1,5 + L/50) µm
542-194 25 mm 0,5 µm (1,5 + L/50) µm
542-195 (este) 25 mm 0,1 µm (0,8 + L/50) µm
542-196 50 mm 1 µm (1,5 + L/50) µm
542-197 50 mm 0,5 µm (1,5 + L/50) µm

Itens inclusos

  • Linear Gage 542-195
  • Chave para ponta de contato 210187

Vídeo

Perguntas e Respostas

Qual a exatidão do 542-195?

(0,8 + L/50) µm a 20 °C, sendo L o comprimento medido em mm. Em faixa estreita, 0,5 µm em 20 µm arbitrários, com repetibilidade de 0,3 µm (2σ).

Qual a diferença entre o 542-195 e o 542-193?

A resolução: 0,1 µm no 542-195 e 1 µm no 542-193. A faixa de 25 mm é a mesma; mudam também o passo do sinal e a velocidade máxima de resposta (400 × 1.500 mm/s).

O que vem com o 542-195?

A chave para a ponta de contato, código 210187. A ponta de contato padrão é de metal duro ø3 mm, código 901312.

Com que contador usar o 542-195?

A um contador compacto (contador EJ), para uso em linha ou embutido num dispositivo, ou a um contador multifuncional (contador EH), para salas de medição. Para o contador EH é preciso um plugue de conversão.

O 542-195 pode ser usado em ambiente com óleo?

Pode. O grau de proteção é IP67G, e o folheto indica o uso de materiais altamente resistentes a óleo.

Existe acionador pneumático para o 542-195?

Sim, como acessório opcional: o 02ADE250. A pressão de ar necessária é de 0,2 a 0,4 MPa (0,2 MPa no modelo de 0,1 µm), e o fuso avança quando o ar é fornecido.
