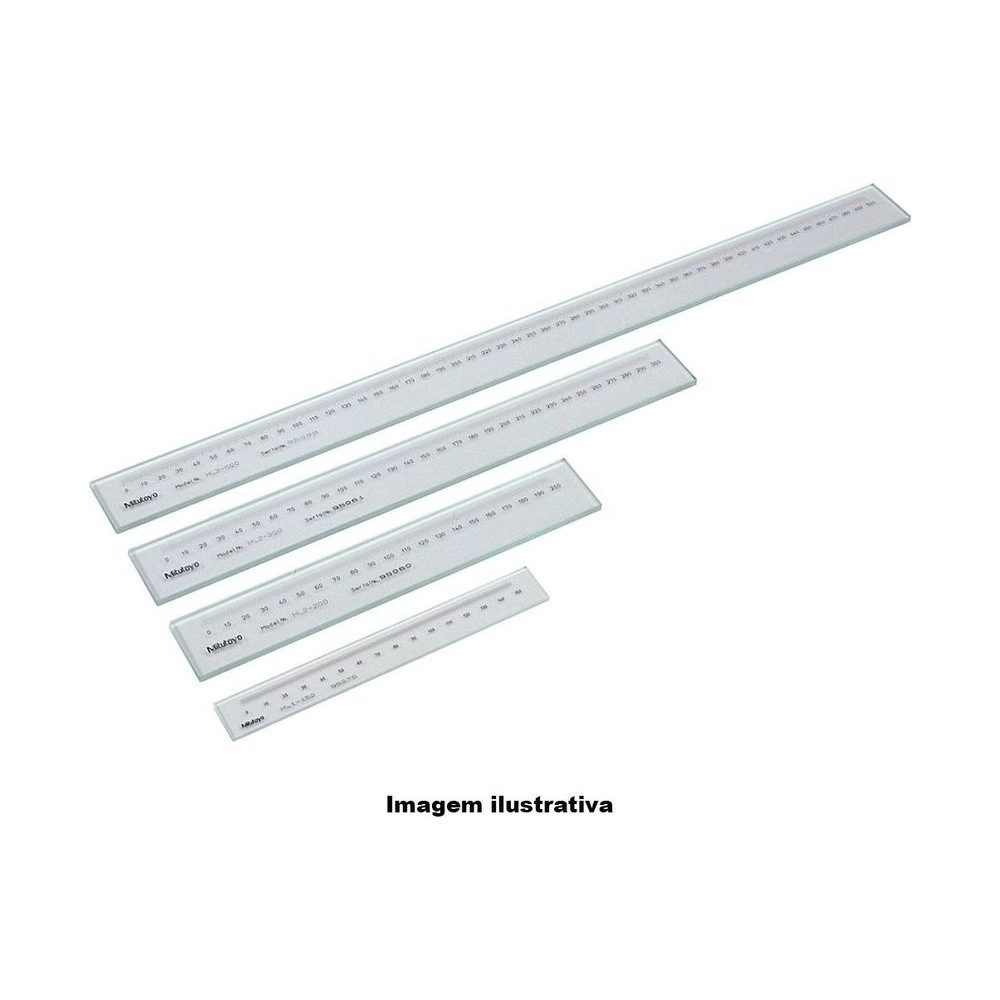

Escala de vidro da série 182 para projetores de perfil e microscópios. É a menor das escalas de 0,5 mm: 100 mm de capacidade em 130 mm, e a única dessa graduação com passo de inspeção de 10 mm. Serve para conferir a ampliação e o avanço da mesa, além de medições ampliadas.
A linha de graduação tem 50 µm, contra 20 µm das escalas de 0,1 mm. Nos 100 mm, a fórmula dá 1,7 µm.
É fabricada com a tecnologia de litografia de alta definição da Mitutoyo, em vidro de sódio. A exatidão a 20 °C segue a fórmula (1,5+2L/1000) µm, com L em mm, e o certificado de inspeção, gerado pelo sistema de calibração automática de escalas padrão, acompanha o produto.
O que distingue a 182-521-10 entre as escalas padrão da série 182.
A menor da linha de 0,5 mm.
As outras de 0,5 mm usam 20 mm.
Referência para conferir a lente.
Linhas gravadas com tecnologia Mitutoyo.
O certificado vem com o produto.
Referência de comprimento sob ampliação.
O que cada número da 182-521-10 significa na prática.
É a menor escala de projetor com graduação de 0,5 mm, que vai de 100 a 500 mm; a seguinte é a 182-522-10, de 200 mm. O vidro inteiro mede 130 mm (pág. E-31).
Traço de 50 µm, entre o de 20 µm da graduação de 0,1 mm e o de 100 µm da de 1 mm (pág. E-31). Os mesmos 100 mm em graduação de 0,1 mm estão na 182-512-10.
Com L em mm e a 20 °C: 1,7 µm nos 100 mm e 1,6 µm na metade do comprimento, 50 mm.
Um ponto conferido a cada 10 mm, como nas escalas de 0,1 mm: são 10 intervalos. As outras de 0,5 mm, de 200 a 500 mm, passam a 20 mm (pág. E-31).
Pesa 0,27 kg pelo catálogo 2019. Pelo desenho da pág. E-31, as escalas de 0,5 mm têm 36 mm de largura e 4,7 mm de espessura; as de 0,1 mm são mais estreitas, com 22 × 2,7 mm.
Situações de calibração em que a 182-521-10 é a escolha certa.
Nem toda verificação pede divisão de 0,1 mm.
A 182-521-10 divide os 100 mm em 0,5 mm, com linha de 50 µm.
Com passo de 20 mm, 100 mm dariam só cinco pontos.
A 182-521-10 tem passo de inspeção de 10 mm.
Sem referência de comprimento, não há como saber se a ampliação do microscópio está certa.
A 182-521-10 é indicada para verificar a ampliação de microscópios.
Um avanço fora de medida só aparece se houver comprimento de referência.
Com a 182-521-10, o avanço da mesa é comparado a uma escala conhecida.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
A 182-521-10 serve para projetor de perfil?
Serve. A linha foi feita para verificar a ampliação de projetores de perfil e microscópios e o avanço da mesa de equipamentos de medição.
Qual o passo de inspeção da 182-521-10?
10 mm. Nas outras escalas de 0,5 mm, de 200 a 500 mm, o passo é de 20 mm.
Qual a diferença entre a 182-521-10 e a 182-512-10?
As duas têm 100 mm e passo de 10 mm. A 182-521-10 é graduada em 0,5 mm, com linha de 50 µm; a 182-512-10, em 0,1 mm, com linha de 20 µm.
A 182-521-10 vem com certificado?
Vem com certificado de inspeção, produzido pelo sistema de calibração automática de escalas padrão.
O que vem com a 182-521-10?
A escala e o seu certificado de inspeção.
