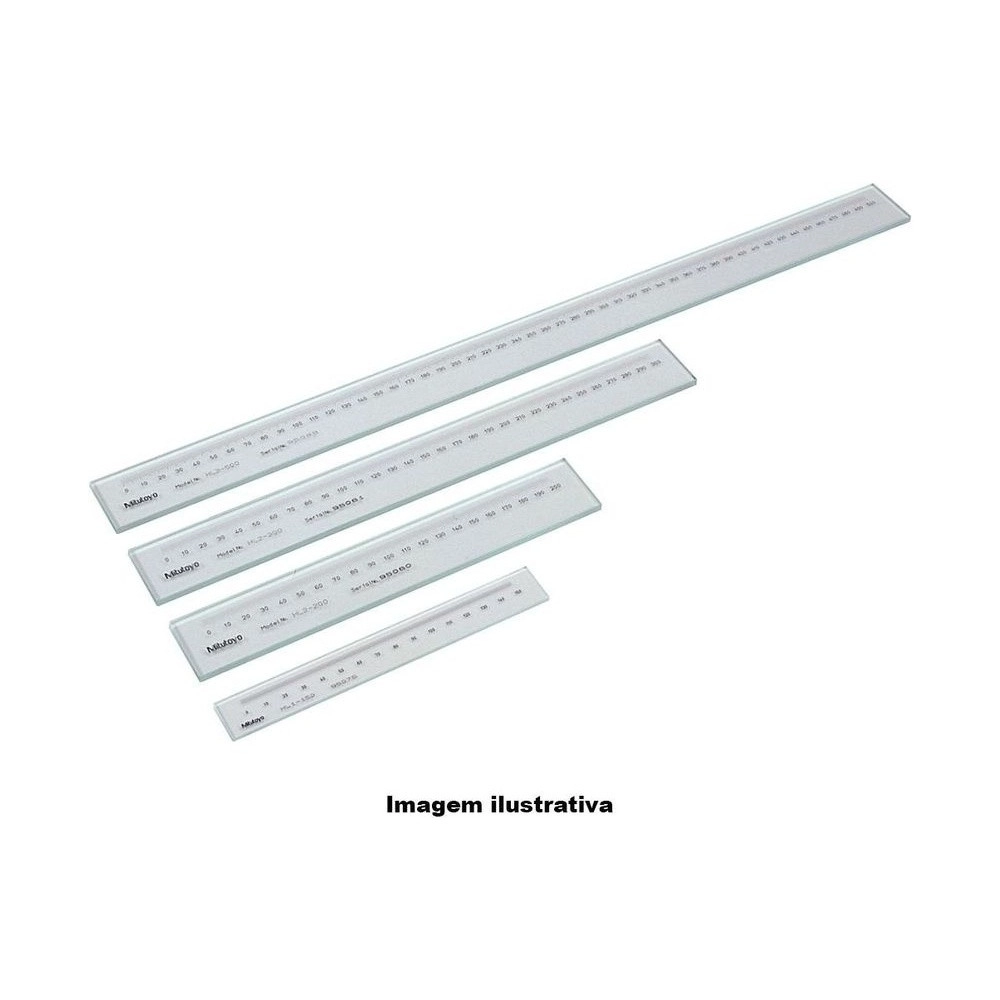

Conferir se a ampliação de um projetor de perfil ou de um microscópio está certa, e se a mesa avança o que deveria: é o trabalho da Escala Padrão Mitutoyo 182-511-10, da série 182. É a menor da série: 50 mm de capacidade em 75 mm de comprimento, e a única com passo de inspeção de 5 mm.
Graduada em 0,1 mm, com linha de 20 µm, é a opção da série para trechos curtos. Nos 50 mm, a fórmula de exatidão dá 1,6 µm.
O vidro é de sódio e as linhas são gravadas por litografia de alta definição. O certificado de inspeção vem junto, emitido pelo sistema de calibração automática de escalas padrão, e a exatidão a 20 °C é de (1,5+2L/1000) µm, com L em mm.
O que distingue a 182-511-10 entre as escalas padrão da série 182.
A menor escala padrão da série.
O único da série; os demais começam em 10 mm.
Confere se a ampliação está certa.
Confere o avanço de equipamentos de medição.
Emitido pela calibração automática.
Expansão térmica de 8,5 × 10⁻⁶/K.
O que cada número da 182-511-10 significa na prática.
Trecho graduado de uma escala de 75 mm.
Com linha de 20 µm.
Com L = 50 mm, dá 1,6 µm.
Intervalo entre os pontos de inspeção.
Conforme o catálogo de 2019.
Situações de calibração em que a 182-511-10 é a escolha certa.
Para trechos de até 50 mm, uma escala longa é mais do que o necessário.
A 182-511-10 tem 50 mm de capacidade em 75 mm de comprimento.
Com passo de 10 mm, 50 mm dão poucos pontos de inspeção.
O passo de inspeção da 182-511-10 é de 5 mm.
Na medição ampliada, o erro da ampliação entra direto no resultado.
A 182-511-10 serve de referência para medições ampliadas.
O erro de avanço da mesa do equipamento vai para a medição.
A 182-511-10 permite verificar a exatidão do avanço da mesa.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
Onde a 182-511-10 é usada?
Em projetores de perfil, microscópios e equipamentos de medição com mesa, para conferir a ampliação e o avanço da mesa.
Qual o passo de inspeção da 182-511-10?
5 mm, o menor da série 182. As outras escalas de 0,1 mm usam 10 mm.
Qual a capacidade da 182-511-10?
50 mm, em 75 mm de comprimento total: é a escala mais curta da série.
Como se lê a fórmula de exatidão da 182-511-10?
(1,5+2L/1000) µm a 20 °C, em que L é o comprimento medido em mm. Quanto maior o trecho medido, maior o erro admissível.
O que vem com a 182-511-10?
A escala e o certificado de inspeção do sistema de calibração automática de escalas padrão.
