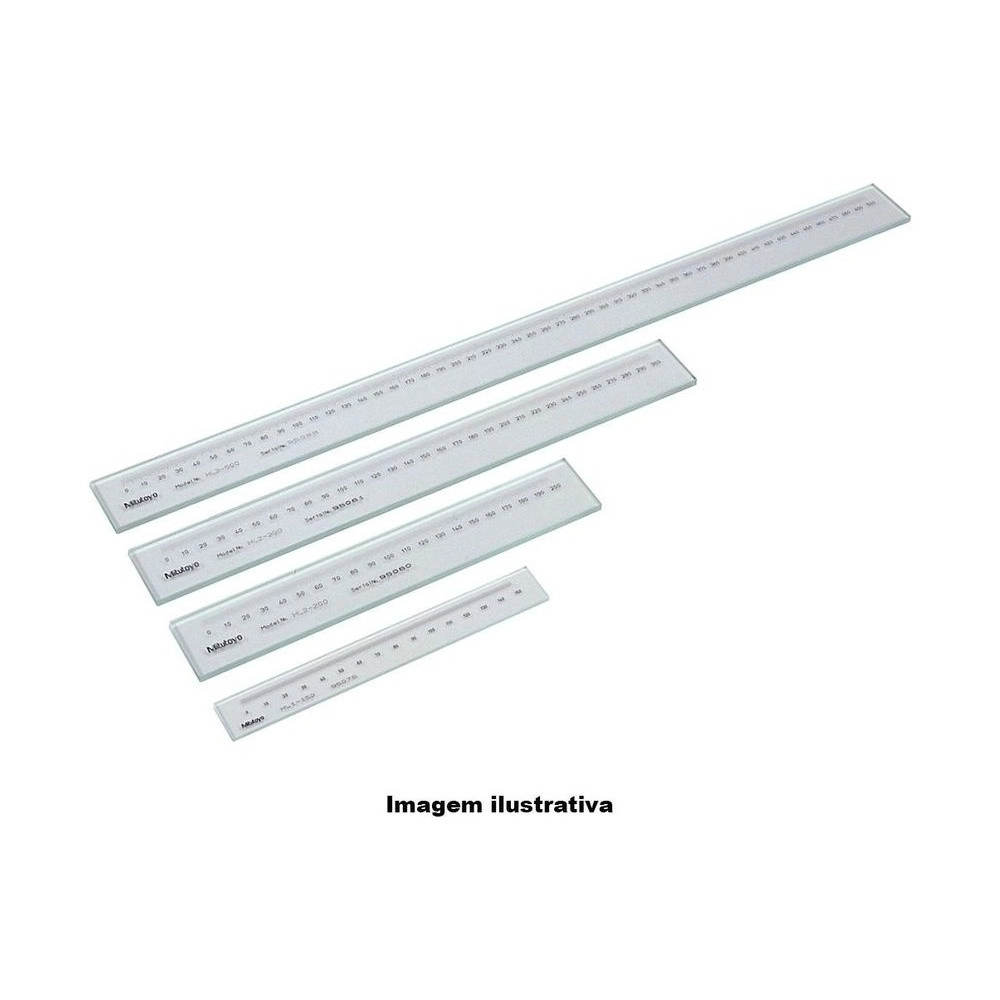

Escala de vidro da série 182 para projetores de perfil e microscópios. Com 300 mm graduados em 0,5 mm, é a escala do meio da linha de 0,5 mm, em 330 mm de comprimento. Serve para conferir a ampliação e o avanço da mesa, além de medições ampliadas.
Pesa 0,57 kg, quase o dobro da de 200 mm. Nos 300 mm, a fórmula de exatidão dá 2,1 µm.
O vidro é de sódio e as linhas são gravadas por litografia de alta definição. O certificado de inspeção vem junto, emitido pelo sistema de calibração automática de escalas padrão, e a exatidão a 20 °C é de (1,5+2L/1000) µm, com L em mm.
O que distingue a 182-523-10 entre as escalas padrão da série 182.
O meio da linha de 0,5 mm.
A exatidão da fórmula na capacidade inteira.
Referência para conferir a lente.
Linhas gravadas com tecnologia Mitutoyo.
O certificado vem com o produto.
Referência de comprimento sob ampliação.
O que cada número da 182-523-10 significa na prática.
Nas escalas de projetor com graduação de 0,5 mm, fica entre a 182-522-10, de 200 mm, e a 182-524-10, de 400 mm. O vidro inteiro mede 330 mm (pág. E-31).
Traço de 50 µm, entre o de 20 µm da graduação de 0,1 mm e o de 100 µm da de 1 mm (pág. E-31).
Pela fórmula, o erro admissível vai de 1,5 µm perto do zero a 2,1 µm nos 300 mm, sempre a 20 °C (pág. E-31).
Nos 300 mm, um ponto a cada 20 mm: 15 intervalos. Só a 182-521-10, de 100 mm, usa 10 mm nesta graduação (pág. E-31).
Pesa 0,57 kg pelo catálogo 2019. Pelo desenho da pág. E-31, as escalas de 0,5 mm têm 36 mm de largura e 4,7 mm de espessura; as de 0,1 mm são mais estreitas, com 22 × 2,7 mm.
Situações de calibração em que a 182-523-10 é a escolha certa.
Com 200 mm, a escala deixa sem referência o último terço do curso.
A 182-523-10 tem 300 mm de capacidade.
Sem o valor da fórmula no comprimento real, não dá para comparar com a tolerância.
Nos 300 mm da 182-523-10, a fórmula dá 2,1 µm.
Sem referência de comprimento, não há como saber se a ampliação do microscópio está certa.
A 182-523-10 é indicada para verificar a ampliação de microscópios.
O erro de avanço da mesa do equipamento vai para a medição.
A 182-523-10 permite verificar a exatidão do avanço da mesa.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
A 182-523-10 serve para projetor de perfil?
Serve. A linha foi feita para verificar a ampliação de projetores de perfil e microscópios e o avanço da mesa de equipamentos de medição.
Qual a exatidão da 182-523-10 nos 300 mm?
2,1 µm, pela fórmula (1,5+2L/1000) µm, com L em mm.
Quanto pesa a 182-523-10?
0,57 kg, com 330 mm de comprimento total.
Como se lê a fórmula de exatidão da 182-523-10?
(1,5+2L/1000) µm a 20 °C, em que L é o comprimento medido em mm. Quanto maior o trecho medido, maior o erro admissível.
O que vem com a 182-523-10?
A escala e o certificado de inspeção do sistema de calibração automática de escalas padrão.
