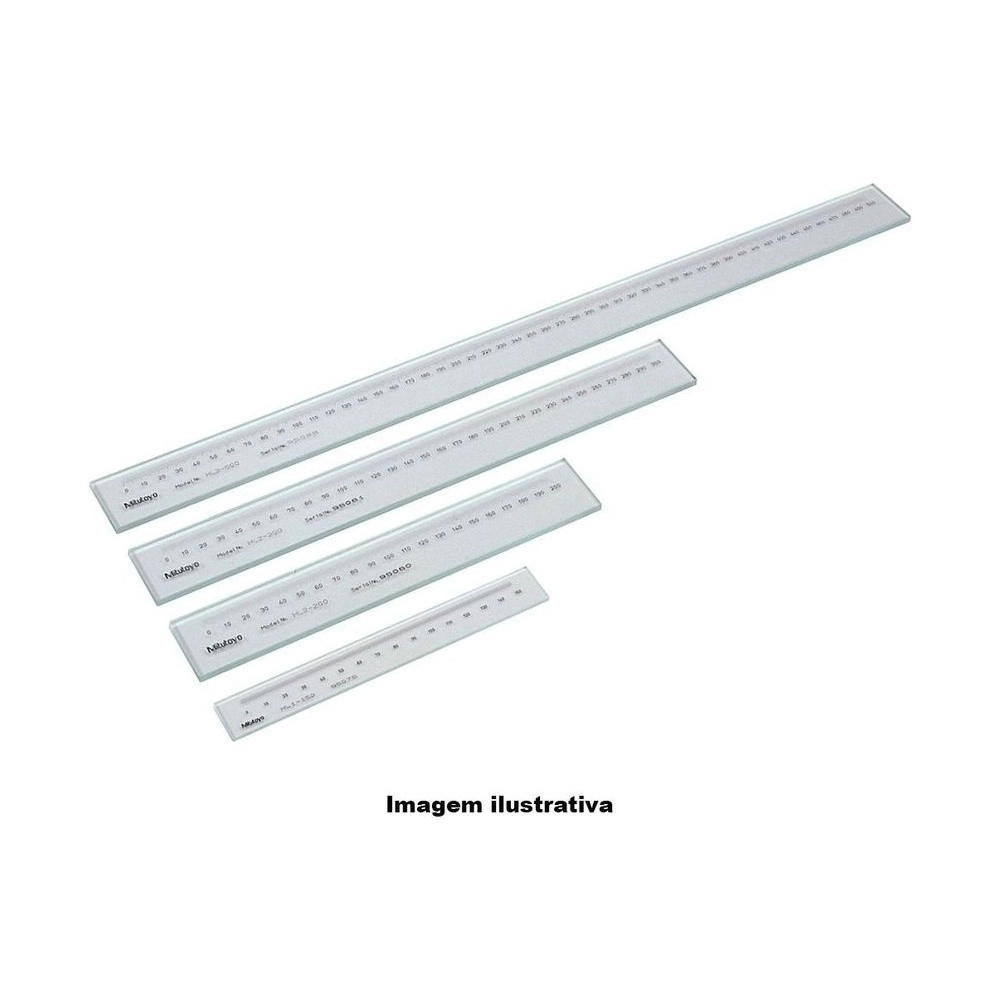

Conferir se a ampliação de um projetor de perfil ou de um microscópio está certa, e se a mesa avança o que deveria: é o trabalho da Escala Padrão Mitutoyo 182-513-10, da série 182. Tem 150 mm graduados em 0,1 mm, em 175 mm de comprimento, e é uma das escalas que aparecem na foto de apresentação da série no catálogo.
O passo de inspeção é de 10 mm e a linha, de 20 µm. Nos 150 mm, a fórmula (1,5+2L/1000) µm dá 1,8 µm.
Acompanha o certificado de inspeção do sistema de calibração automática de escalas padrão. A exatidão a 20 °C é dada por (1,5+2L/1000) µm, com L em mm, numa escala de vidro de sódio gravada por litografia de alta definição.
O que distingue a 182-513-10 entre as escalas padrão da série 182.
O meio da linha de graduação fina.
A exatidão da fórmula na capacidade inteira.
Confere se a ampliação está certa.
Confere o avanço de equipamentos de medição.
Emitido pela calibração automática.
Expansão térmica de 8,5 × 10⁻⁶/K.
O que cada número da 182-513-10 significa na prática.
O vidro mede 175 mm de ponta a ponta.
Cada traço tem 20 µm de espessura.
L em mm; nos 150 mm, 1,8 µm.
Distância entre os pontos inspecionados.
Valor do catálogo 2019.
Situações de calibração em que a 182-513-10 é a escolha certa.
Com 100 mm, a escala não cobre o curso de uma mesa de projetor maior.
A 182-513-10 tem 150 mm graduados em 0,1 mm.
A fórmula só ajuda se o valor no comprimento de uso for conhecido.
Nos 150 mm da 182-513-10, a fórmula dá 1,8 µm.
Na medição ampliada, o erro da ampliação entra direto no resultado.
A 182-513-10 serve de referência para medições ampliadas.
Um avanço fora de medida só aparece se houver comprimento de referência.
Com a 182-513-10, o avanço da mesa é comparado a uma escala conhecida.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
Onde a 182-513-10 é usada?
Em projetores de perfil, microscópios e equipamentos de medição com mesa, para conferir a ampliação e o avanço da mesa.
Qual a exatidão da 182-513-10 nos 150 mm?
1,8 µm, pela fórmula (1,5+2L/1000) µm, com L em mm.
A 182-513-10 tem graduação de 0,1 mm em toda a extensão?
Tem: 150 mm graduados em 0,1 mm, com passo de inspeção de 10 mm.
De que material é a 182-513-10?
De vidro de sódio, com coeficiente de expansão térmica de 8,5 × 10⁻⁶/K, segundo o catálogo 2025.
O que vem com a 182-513-10?
A escala e o certificado de inspeção do sistema de calibração automática de escalas padrão.
