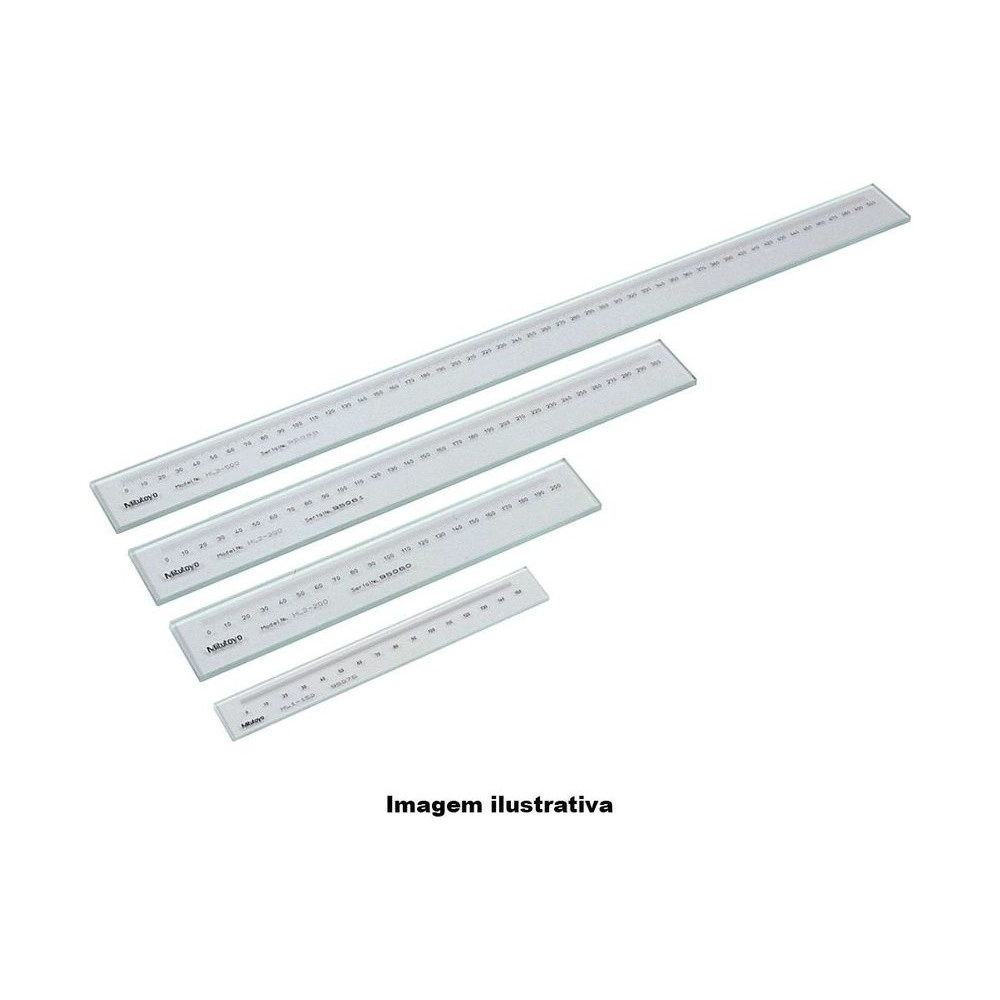

Escala de vidro da série 182 para projetores de perfil e microscópios. Com 750 mm graduados em 1 mm, em 780 mm de comprimento, é a penúltima da série em tamanho. Serve para conferir a ampliação e o avanço da mesa, além de medições ampliadas.
A fórmula de exatidão dá 3,0 µm nos 750 mm. O passo de inspeção é de 25 mm, com 30 pontos, e a massa, pelo catálogo 2019, é de 1,22 kg.
É fabricada com a tecnologia de litografia de alta definição da Mitutoyo, em vidro de sódio. A exatidão a 20 °C segue a fórmula (1,5+2L/1000) µm, com L em mm, e o certificado de inspeção, gerado pelo sistema de calibração automática de escalas padrão, acompanha o produto.
O que distingue a 182-533-10 entre as escalas padrão da série 182.
Entre as escalas de 500 e 1000 mm.
A exatidão da fórmula na capacidade inteira.
Referência para conferir a lente.
Linhas gravadas com tecnologia Mitutoyo.
O certificado vem com o produto.
Referência de comprimento sob ampliação.
O que cada número da 182-533-10 significa na prática.
Nas escalas de projetor com graduação de 1 mm, fica entre a 182-532-10, de 500 mm, e a 182-534-10, de 1000 mm. O vidro inteiro mede 780 mm (pág. E-31).
Traço de 100 µm, o mais grosso das escalas de projetor; o de 0,5 mm tem 50 µm e o de 0,1 mm, 20 µm (pág. E-31).
Com L em mm e a 20 °C: 3,0 µm nos 750 mm e 2,25 µm na metade do comprimento, 375 mm.
Nos 750 mm, um ponto a cada 25 mm: 30 intervalos. É o maior passo da série, igual nas quatro escalas de 1 mm (pág. E-31).
Pesa 1,22 kg pelo catálogo 2019. Pelo desenho da pág. E-31, as escalas de 1 mm têm 36 mm de largura e 4,7 mm de espessura; as de 0,1 mm são mais estreitas, com 22 × 2,7 mm.
Situações de calibração em que a 182-533-10 é a escolha certa.
A escala de 500 mm não cobre a mesa inteira de um equipamento maior.
A 182-533-10 tem 750 mm de capacidade.
A de 1000 mm pode ser comprida demais para a mesa.
A 182-533-10 fica em 780 mm de comprimento total.
Sem referência de comprimento, não há como saber se a ampliação do microscópio está certa.
A 182-533-10 é indicada para verificar a ampliação de microscópios.
O erro de avanço da mesa do equipamento vai para a medição.
A 182-533-10 permite verificar a exatidão do avanço da mesa.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
A 182-533-10 serve para projetor de perfil?
Serve. A linha foi feita para verificar a ampliação de projetores de perfil e microscópios e o avanço da mesa de equipamentos de medição.
Qual a exatidão da 182-533-10 nos 750 mm?
3,0 µm, pela fórmula (1,5+2L/1000) µm, com L em mm.
Quanto pesa a 182-533-10?
1,22 kg, pelo catálogo 2019, com 780 mm de comprimento total.
De que material é a 182-533-10?
De vidro de sódio, com coeficiente de expansão térmica de 8,5 × 10⁻⁶/K, segundo o catálogo 2025.
O que vem com a 182-533-10?
A escala e o certificado de inspeção do sistema de calibração automática de escalas padrão.
