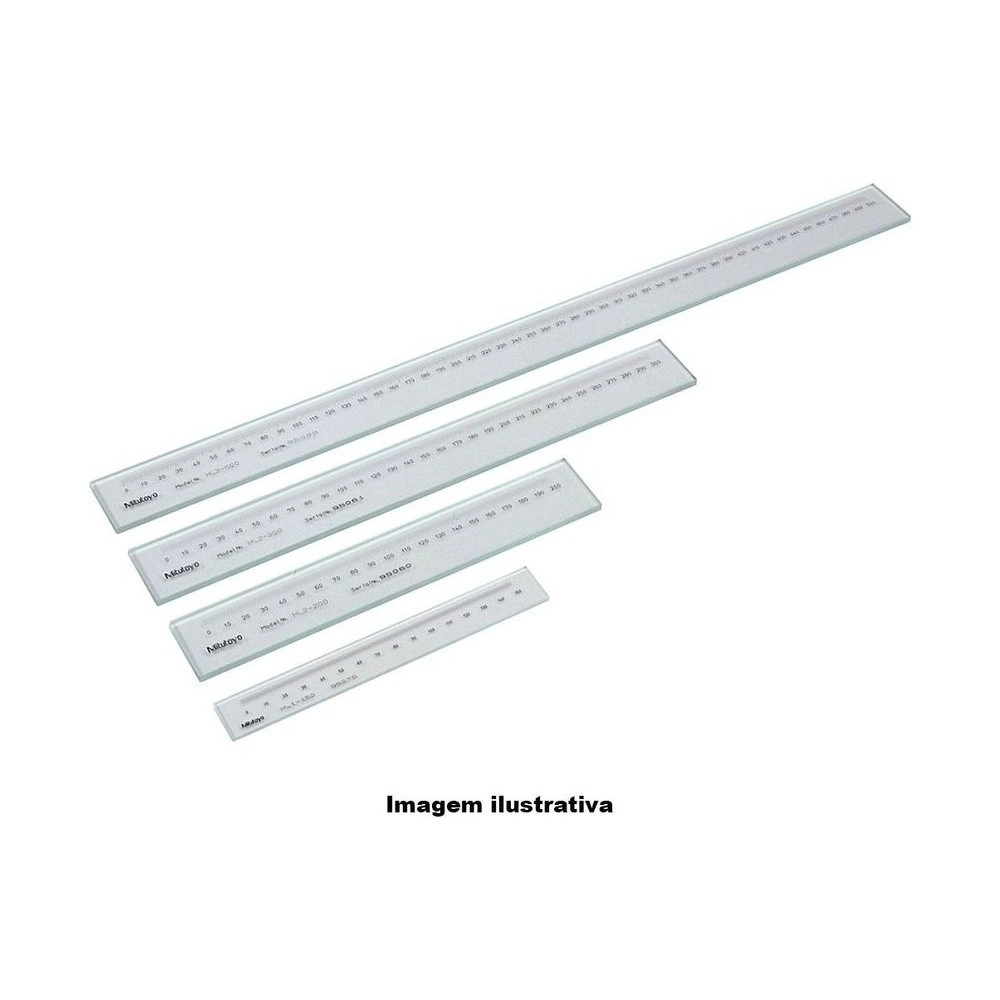

Conferir se a ampliação de um projetor de perfil ou de um microscópio está certa, e se a mesa avança o que deveria: é o trabalho da Escala Padrão Mitutoyo 182-522-10, da série 182. Tem 200 mm graduados em 0,5 mm, em 230 mm de comprimento, e abre o grupo de passo de inspeção de 20 mm.
A linha de graduação é de 50 µm e a massa, de 0,32 kg. Nos 200 mm, a fórmula (1,5+2L/1000) µm dá 1,9 µm.
É fabricada com a tecnologia de litografia de alta definição da Mitutoyo, em vidro de sódio. A exatidão a 20 °C segue a fórmula (1,5+2L/1000) µm, com L em mm, e o certificado de inspeção, gerado pelo sistema de calibração automática de escalas padrão, acompanha o produto.
O que distingue a 182-522-10 entre as escalas padrão da série 182.
Dez pontos de inspeção ao longo da escala.
Em 230 mm de comprimento.
Confere se a ampliação está certa.
Confere o avanço de equipamentos de medição.
Emitido pela calibração automática.
Expansão térmica de 8,5 × 10⁻⁶/K.
O que cada número da 182-522-10 significa na prática.
O vidro mede 230 mm de ponta a ponta.
Linhas de 50 µm, gravadas por litografia.
L em mm; nos 200 mm, 1,9 µm.
Um ponto conferido a cada 20 mm.
Valor do catálogo 2019.
Situações de calibração em que a 182-522-10 é a escolha certa.
A escala de 200 mm em 0,1 mm tem cinco vezes mais divisões e passo de 10 mm.
A 182-522-10 cobre os 200 mm em 0,5 mm, com linha de 50 µm e passo de 20 mm.
Em escala longa, passo de 10 mm dobra o número de pontos a conferir.
A 182-522-10 usa passo de inspeção de 20 mm.
Na medição ampliada, o erro da ampliação entra direto no resultado.
A 182-522-10 serve de referência para medições ampliadas.
O erro de avanço da mesa do equipamento vai para a medição.
A 182-522-10 permite verificar a exatidão do avanço da mesa.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um comprimento conhecido na tela, confere a ampliação de projetores de perfil e microscópios.
Confere a exatidão do avanço da mesa de equipamentos de medição.
Serve de referência de comprimento em medições ampliadas.
Onde a 182-522-10 é usada?
Em projetores de perfil, microscópios e equipamentos de medição com mesa, para conferir a ampliação e o avanço da mesa.
Qual o passo de inspeção da 182-522-10?
20 mm, com graduação de 0,5 mm e linha de 50 µm.
A 182-522-10 serve para microscópio?
O catálogo indica a linha para verificar a exatidão da ampliação em projetores de perfil e microscópios. A 182-522-10 cobre 200 mm dessa verificação.
De que material é a 182-522-10?
De vidro de sódio, com coeficiente de expansão térmica de 8,5 × 10⁻⁶/K, segundo o catálogo 2025.
O que vem com a 182-522-10?
A escala e o certificado de inspeção do sistema de calibração automática de escalas padrão.
