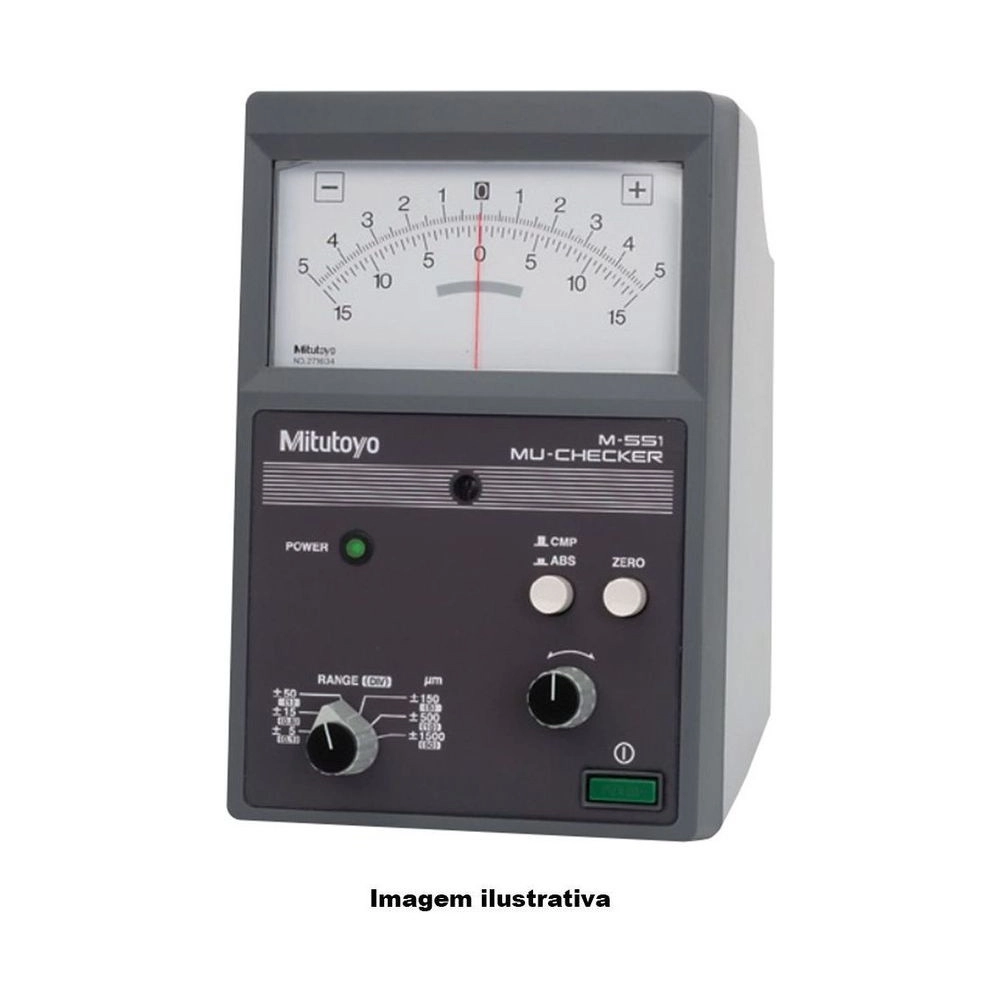

Amplificador analógico do tipo padrão da série 519, para medição geral com um cabeçote Mu-Checker. O display é de ponteiro, fácil de ler e com resposta rápida (aprox. 0,3 s).
Tem seis faixas de medição, de ±1500 a ±5 µm, com leitura mínima de 50 a 0,1 µm, e a função de ajuste de zero com um toque vem de série. A precisão de indicação é de ±1% da escala completa.
A saída analógica de ±1 V na escala completa, com precisão de ±0,1%, permite ligar um registrador externo ou um sequenciador. Aceita um cabeçote e funciona em 100, 120, 220 ou 240 VAC.
O que distingue o 519-551 dentro do sistema Mu-Checker.
Seis faixas no seletor, da alta sensibilidade ao amplo alcance.
Na faixa de ±5 µm; 50 µm na de ±1500 µm.
Tecla ZERO de série; ajuste de 1/3 da escala no modo CMP.
Para registrador ou controlador programável, com ±0,1%.
Ponteiro rápido, que mostra a variação da peça na hora.
Da escala completa, com deriva térmica de 100 ppm/°C.
O que cada número do 519-551 significa na prática.
Pelo seletor RANGE, a mesma caixa vai da medição de alta sensibilidade, com leitura mínima de 0,1 µm na faixa de ±5 µm, à de amplo alcance, com 50 µm na de ±1500 µm: a faixa acompanha a tolerância da peça (catálogo 2019, pág. G-27).
Ponteiro fácil de ler, com resposta de aprox. 0,3 s: a variação aparece enquanto a peça gira ou desliza sob a ponta, como no batimento do núcleo de disquete que o folheto mede com o 519-522 (catálogo 2019, pág. G-27; folheto E13003, pág. 4).
A tecla ZERO zera a leitura na peça padrão, de série; no modo CMP, a zona de ajuste é de 1/3 da escala ou menos, e o zero também aceita sinal externo, o que deixa combinar o Mu-Checker com outros equipamentos (catálogo 2019, pág. G-27; folheto E13003, pág. 16).
Com precisão de ±0,1% da escala, sem a sonda, leva a medição a um registrador analógico ou a um controlador programável, vendidos à parte: é assim que o folheto registra a retitude de chapa com o cabeçote 519-385 (catálogo 2019, págs. G-27 e G-28; folheto E13003, pág. 4).
Recebe um cabeçote por vez entre os 10 da loja: de alavanca, ±0,5 mm (519-521, 519-522, 519-326 e 519-327), ou de cartucho, de ±0,25 a ±2,5 mm; para dois sensores com cálculo, o catálogo indica o 519-561 (catálogo 2019, págs. G-27 e G-28).
O ponto zero e a sensibilidade variam no máximo 0,01% por grau, na faixa de operação de 0 a 40 °C; caixa de bancada de 134 × 210 × 183 mm e 1,7 kg, em 100 a 240 VAC com 5 VA ou menos (catálogo 2019, pág. G-27).
Situações de medição em que o 519-551 é a escolha certa.
Uma faixa só não atende peças de tolerâncias muito diferentes.
O 519-551 tem seis faixas, de ±1500 a ±5 µm.
Ajustar o zero à mão toma tempo.
O 519-551 tem ajuste de zero com um toque.
O ponteiro não guarda o valor.
A saída analógica de ±1 V do 519-551 liga a um registrador externo.
Medir e plotar a retitude pede sensor e registro juntos.
O folheto cita o 519-551 com o cabeçote 519-385 e um registrador externo para retitude de chapa.

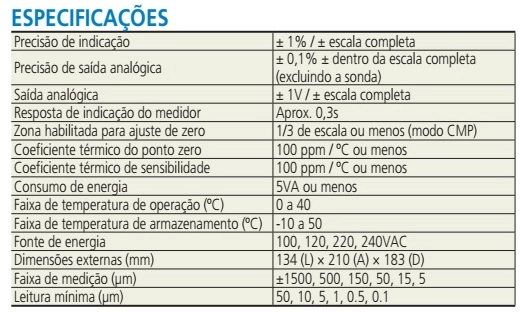

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Com um toque, de série.
Seis faixas, de ±1500 a ±5 µm.
±1 V na escala completa.
O 519-551 não tem saída digital: a medição sai em sinal analógico, para registrador externo ou sequenciador.
Quais as faixas do 519-551?
±1500, ±500, ±150, ±50, ±15 e ±5 µm, com leitura mínima de 50, 10, 5, 1, 0,5 e 0,1 µm.
Quantos cabeçotes ligam ao 519-551?
Um. Para medir com dois sensores e cálculo, o catálogo indica o tipo diferencial (519-553, analógico, ou 519-561, digital).
O 519-551 tem saída de dados?
Tem saída analógica de ±1 V na escala completa, com precisão de ±0,1%, para registrador externo ou sequenciador. Não tem saída Digimatic; para isso, o catálogo indica o 519-561.
O 519-551 tem ajuste de zero?
Tem, com um toque. A zona de ajuste de zero é de 1/3 da escala ou menos no modo CMP.
Qual a alimentação do 519-551?
100, 120, 220 ou 240 VAC, com consumo de 5 VA ou menos. Opera de 0 a 40 °C.
