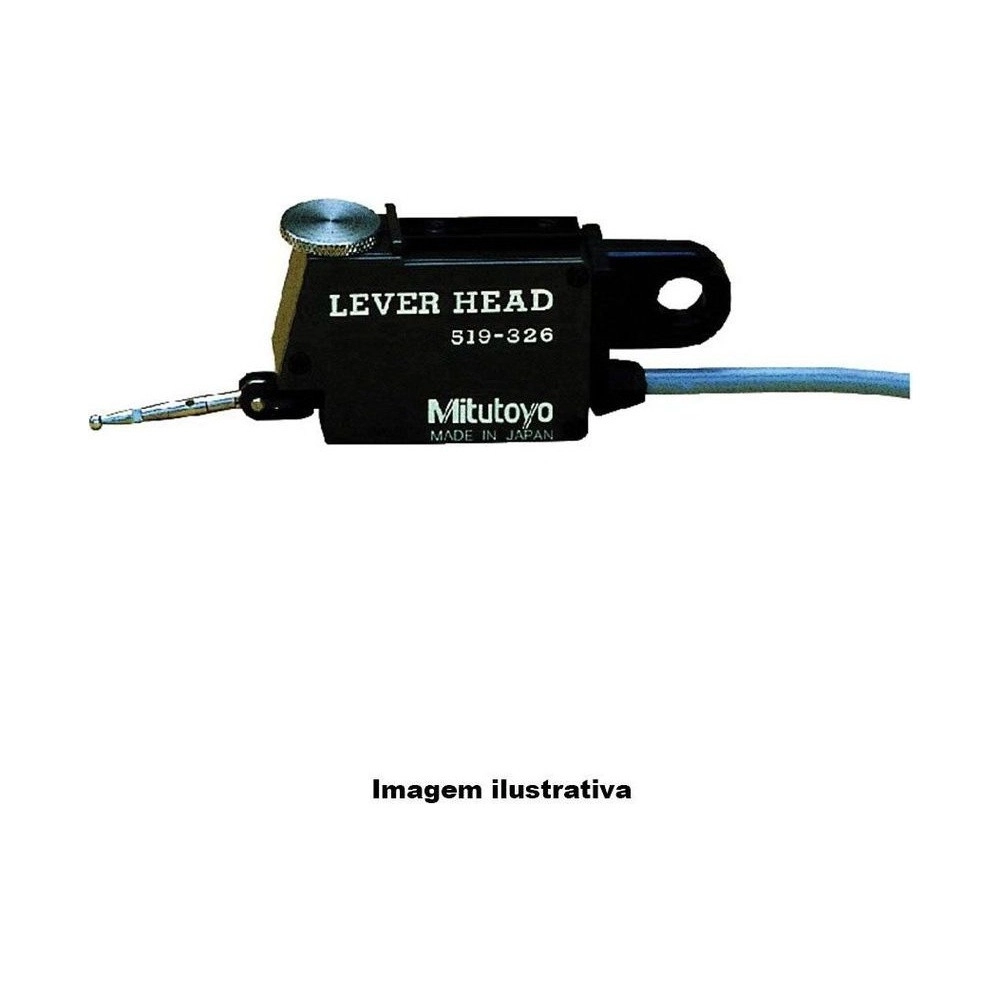

O Mu-Checker Mitutoyo 519-326 é um cabeçote de alavanca da série 519: o sensor de um micrômetro eletrônico, com faixa de medição de ±0,5 mm, força de medição de aprox. 0,15 N e linearidade de ±0,3% do fundo de escala.
O cabeçote de alavanca permite medição multiponto de peças pequenas, planeza e retitude numa mesa X/Y e batimento de eixos. No 519-326: força ajustável pelo botão superior; não precisa corrigir o valor quando a ponta faz ângulo com a superfície.
O sinal do 519-326 vem de um sensor de indutância diferencial com excitação de 5 kHz; quem transforma esse sinal em leitura é o amplificador Mu-Checker: 519-551 (analógico) ou 519-561 (digital, com saída Digimatic).
O que distingue o 519-326 dentro do sistema Mu-Checker.
Curso máximo da ponta ±0,6 mm.
Força de medição.
Excitação de 5 kHz.
Liga ao 519-551 ou ao 519-561.
Do fundo de escala.
Multiponto e batimento.
O que cada número do 519-326 significa na prática.
Faixa de medição.
Curso máximo da ponta.
Cabeçote de alavanca.
Situações de medição em que o 519-326 é a escolha certa.
Anotar leituras atrasa o controle.
Ligado ao 519-561, o 519-326 tem saída Digimatic pelo amplificador.
A ponta certa depende da peça.
No 519-326: força ajustável pelo botão superior; não precisa corrigir o valor quando a ponta faz ângulo com a superfície.
Relógios comuns não montam em vários pontos de um dispositivo.
O 519-326 é um cabeçote de alavanca, feito para medição multiponto e batimento.
Cada aplicação pede uma faixa e uma força diferentes.
O 519-326 mede ±0,5 mm com aprox. 0,15 N.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O núcleo de ferro ligado à ponta varia a impedância de duas bobinas.
A ponte das bobinas gera tensão proporcional ao deslocamento.
Vários cabeçotes num dispositivo, com o contador EV-16A.
Qual a faixa de medição do 519-326?
±0,5 mm, com curso máximo da ponta de ±0,6 mm e linearidade de ±0,3% em relação ao fundo de escala.
O 519-326 funciona sozinho?
Não. É o sensor do sistema Mu-Checker e precisa de um amplificador, como o 519-551 (analógico) ou o 519-561 (digital, com saída Digimatic).
Qual a força de medição do 519-326?
Aproximadamente 0,15 N. Nos cabeçotes de alavanca da loja, a força vai de aprox. 0,02 N (519-522) a 0,2 N (519-521).
Qual a diferença entre o 519-326 e o 519-521?
O 519-326 tem ±0,5 mm de faixa e aprox. 0,15 N; o 519-521 tem ±0,5 mm e aprox. 0,2 N. Os dois são cabeçotes de alavanca.
Onde o 519-326 é usado?
O cabeçote de alavanca serve à medição multiponto de peças pequenas, planeza e retitude numa mesa X/Y e batimento de eixos.
