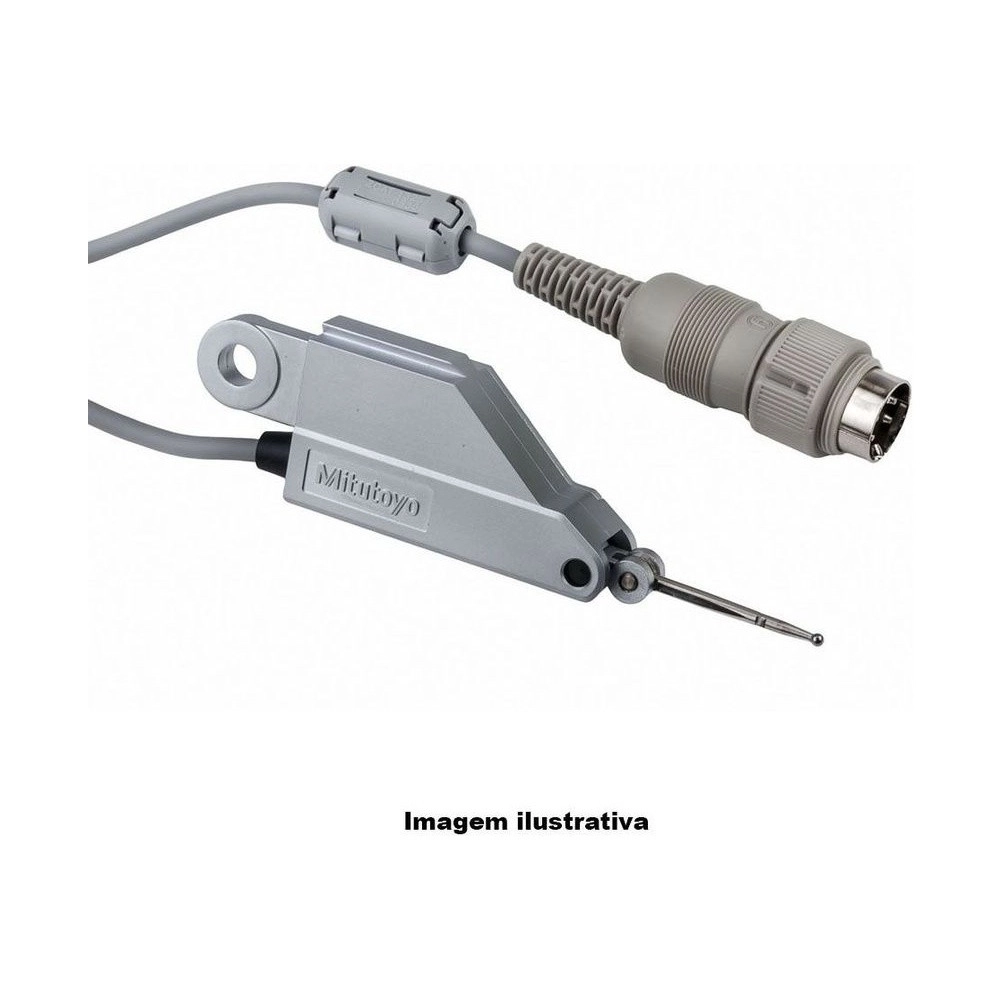

Com ±0,5 mm de faixa e força de medição de aprox. 0,02 N, o Mu-Checker Mitutoyo 519-522 é um cabeçote de alavanca da série 519, com rolamento de pivô e curso máximo da ponta de ±0,6 mm.
O cabeçote de alavanca permite medição multiponto de peças pequenas, planeza e retitude numa mesa X/Y e batimento de eixos. No 519-522: baixa força de medição.
O 519-522 não mostra valor sozinho: ele liga a um amplificador Mu-Checker, como o 519-551 (analógico) ou o 519-561 (digital), que converte o sinal do sensor de indutância diferencial em leitura.
O que distingue o 519-522 dentro do sistema Mu-Checker.
Curso máximo da ponta ±0,6 mm.
Força de medição.
Multiponto e batimento.
Excitação de 5 kHz.
Liga ao 519-551 ou ao 519-561.
Do fundo de escala.
O que cada número do 519-522 significa na prática.
Faixa de medição.
Curso máximo da ponta.
Cabeçote de alavanca.
Situações de medição em que o 519-522 é a escolha certa.
Cada aplicação pede uma faixa e uma força diferentes.
O 519-522 mede ±0,5 mm com aprox. 0,02 N.
Vale conhecer onde a Mitutoyo usa o cabeçote.
O folheto cita o 519-522 em batimento do núcleo de disquete, com o 519-551; empeno de painel LCD sem riscar a peça, com o 519-551.
A ponta certa depende da peça.
No 519-522: baixa força de medição.
Relógios comuns não montam em vários pontos de um dispositivo.
O 519-522 é um cabeçote de alavanca, feito para medição multiponto e batimento.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O núcleo de ferro ligado à ponta varia a impedância de duas bobinas.
A ponte das bobinas gera tensão proporcional ao deslocamento.
Vários cabeçotes num dispositivo, com o contador EV-16A.
Qual a faixa de medição do 519-522?
±0,5 mm, com curso máximo da ponta de ±0,6 mm e linearidade de ±0,3% em relação ao fundo de escala.
O 519-522 funciona sozinho?
Não. É o sensor do sistema Mu-Checker e precisa de um amplificador, como o 519-551 (analógico) ou o 519-561 (digital, com saída Digimatic).
Qual a força de medição do 519-522?
Aproximadamente 0,02 N. Nos cabeçotes de alavanca da loja, a força vai de aprox. 0,02 N (519-522) a 0,2 N (519-521).
Qual a diferença entre o 519-522 e o 519-521?
O 519-522 tem ±0,5 mm de faixa e aprox. 0,02 N; o 519-521 tem ±0,5 mm e aprox. 0,2 N. Os dois são cabeçotes de alavanca.
Preciso corrigir o valor quando a ponta do 519-522 faz ângulo com a peça?
Sim. No tipo pivô, calibre ou multiplique o valor exibido pelo fator de correção do folheto: 0,98 a 10°, 0,94 a 20°, 0,87 a 30°, 0,77 a 40°, 0,64 a 50° e 0,50 a 60°.
