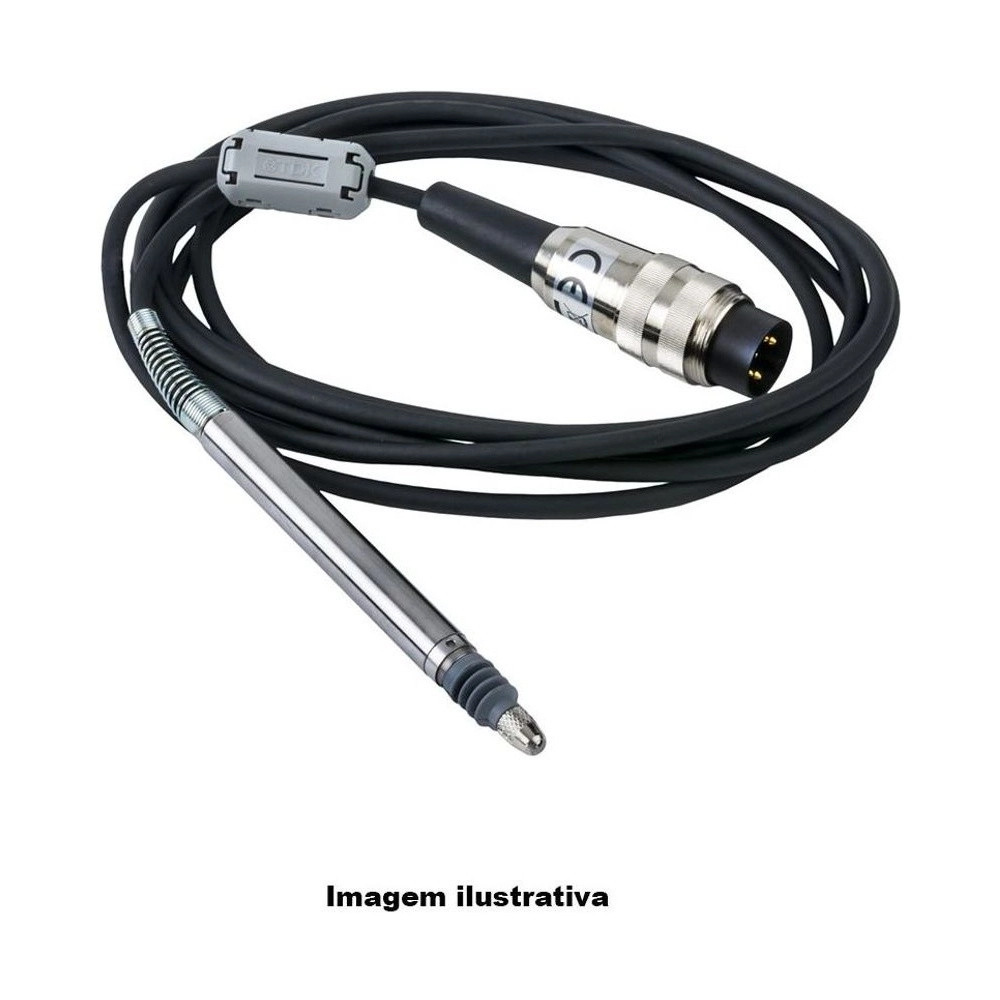

Name: Sensores Eletrônicos de ALTA EXATIDÃO - MuChecker Cartridge Head - 519-385
Brand: Mitutoyo
SKU: 519-385

SKU: 519-385

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Sobre o produto

Com ±1,5 mm de faixa e força de medição de 0,7 N, o Mu-Checker Mitutoyo 519-385 é um cabeçote de cartucho da série 519, com rolamento de rolamento linear de esferas e curso máximo da ponta de +2,35/−1,65 mm.

O cabeçote de cartucho é fino e compacto, fácil de embutir num equipamento, e é o tipo indicado para máquinas de medição automáticas. No 519-385: tipo padrão com alívio de tensão no cabo e capa de borracha contra poeira; aceita pontas M2,5×5.

O sensor é de indutância diferencial: um núcleo de ferro ligado à ponta se move entre duas bobinas excitadas a 5 kHz, e a ponte formada com elas gera uma tensão proporcional ao deslocamento. O cabeçote trabalha ligado a um amplificador Mu-Checker, como o 519-551 (analógico) ou o 519-561 (digital).

Cabeçote de cartucho · série 519
Faixa ±1,5 mm · curso +2,35/−1,65 mm
Força 0,7 N · linearidade ±0,3%
Rolamento de rolamento linear de esferas · liga ao 519-551/561

Diferenciais

Destaques do produto

O que distingue o 519-385 dentro do sistema Mu-Checker.

Curso máximo da ponta +2,35/−1,65 mm.

Força de medição.

Liga ao 519-551 ou ao 519-561.

Do fundo de escala.

Fácil de embutir.

Excitação de 5 kHz.

Especificações

Principais características

O que cada número do 519-385 significa na prática.

±1,5 mm Faixa

Faixa de medição.
+2,35/−1,65 mm Curso

Curso máximo da ponta.
0,7 N Força

Força de medição.
±0,3% Linearidade

Do fundo de escala.
Rolamento linear de esferas Rolamento

Cabeçote de cartucho.

Soluções

Quais problemas resolve

Situações de medição em que o 519-385 é a escolha certa.

Desafio Medição dentro de um equipamento

Um sensor volumoso não cabe numa máquina automática.

Solução

O 519-385 é um cabeçote de cartucho, fino e compacto para embutir.

Desafio Faixa certa para a peça

Cada aplicação pede uma faixa e uma força diferentes.

Solução

O 519-385 mede ±1,5 mm com 0,7 N.

Desafio Aplicação do folheto

Vale conhecer onde a Mitutoyo usa o cabeçote.

Solução

O folheto cita o 519-385 em inclinação de pino de cabrestante, com o 519-561; retitude de chapa, com o 519-551 e registrador externo; concentricidade de eixo e altura de cabeça de pistão.

Desafio Ponta de contato

A ponta certa depende da peça.

Solução

No 519-385: tipo padrão com alívio de tensão no cabo e capa de borracha contra poeira; aceita pontas M2,5×5.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: 519
Modelo: MuChecker Cartridge Head
Força de medição: 0.7 N
Marca: Mitutoyo
Capacidade: ±1.5mm
Linearidade: ±0.3%

Detalhes técnicos

Linha: Mu-Checker, cabeçote de cartucho
Princípio: Sensor de indutância diferencial, excitação de 5 kHz
Observação do folheto: Tipo padrão com alívio de tensão no cabo e capa de borracha contra poeira; aceita pontas M2,5×5
Amplificadores: 519-551 (analógico padrão) e 519-561 (digital diferencial); no catálogo, também 519-553 e o contador EV-16A 519-355
Especificações comuns (cartucho): Meia-ponte; 3,0 VRMS; 5 kHz senoidal; cabo 2 m ø4 mm; conector Mas-5100 (DIN5P)

Funções

Como o 519-385 trabalha

Sensor de indutância diferencial

O núcleo de ferro ligado à ponta varia a impedância de duas bobinas.

Sinal para o amplificador

A ponte das bobinas gera tensão proporcional ao deslocamento.

Montagem em equipamento

Corpo fino para máquinas automáticas.

Variações da série

Mu-Checker disponíveis na loja

Código	Tipo	Faixa	Força de medição
519-521	Cabeçote de alavanca	±0,5 mm	aprox. 0,2 N
519-522	Cabeçote de alavanca	±0,5 mm	aprox. 0,02 N
519-326	Cabeçote de alavanca	±0,5 mm	aprox. 0,15 N
519-327	Cabeçote de alavanca	±0,5 mm	aprox. 0,15 N
519-331	Cabeçote de cartucho	±0,5 mm	0,25 N
519-346	Cabeçote de cartucho	±0,25 mm	0,7 N
519-347	Cabeçote de cartucho	±0,5 mm	0,7 N
519-385 (este)	Cabeçote de cartucho	±1,5 mm	0,7 N
519-341	Cabeçote de cartucho	±2,5 mm	0,9 N
519-348	Cabeçote de cartucho	±1,0 mm	0,7 N
519-551	Amplificador analógico	±1500…±5 µm	não se aplica
519-561	Amplificador digital	±2 / ±0,2 mm	não se aplica

Itens inclusos

Mu-Checker 519-385 (cabeçote de cartucho)

Perguntas frequentes

Perguntas e Respostas

Qual a faixa de medição do 519-385?

±1,5 mm, com curso máximo da ponta de +2,35/−1,65 mm e linearidade de ±0,3% em relação ao fundo de escala.

O 519-385 funciona sozinho?

Não. É o sensor do sistema Mu-Checker e precisa de um amplificador, como o 519-551 (analógico) ou o 519-561 (digital, com saída Digimatic).

Qual a força de medição do 519-385?

0,7 N. Nos cabeçotes de cartucho da loja, a força vai de 0,25 N (519-331) a 0,9 N (519-341).

Qual a diferença entre o 519-385 e o 519-331?

O 519-385 tem ±1,5 mm de faixa e 0,7 N; o 519-331 tem ±0,5 mm e 0,25 N. Os dois são cabeçotes de cartucho.

Como o 519-385 se conecta?

Por cabo de 2 m (ø4 mm) com conector Mas-5100 (DIN5P), em ligação de meia-ponte, com excitação de 3,0 VRMS a 5 kHz.
