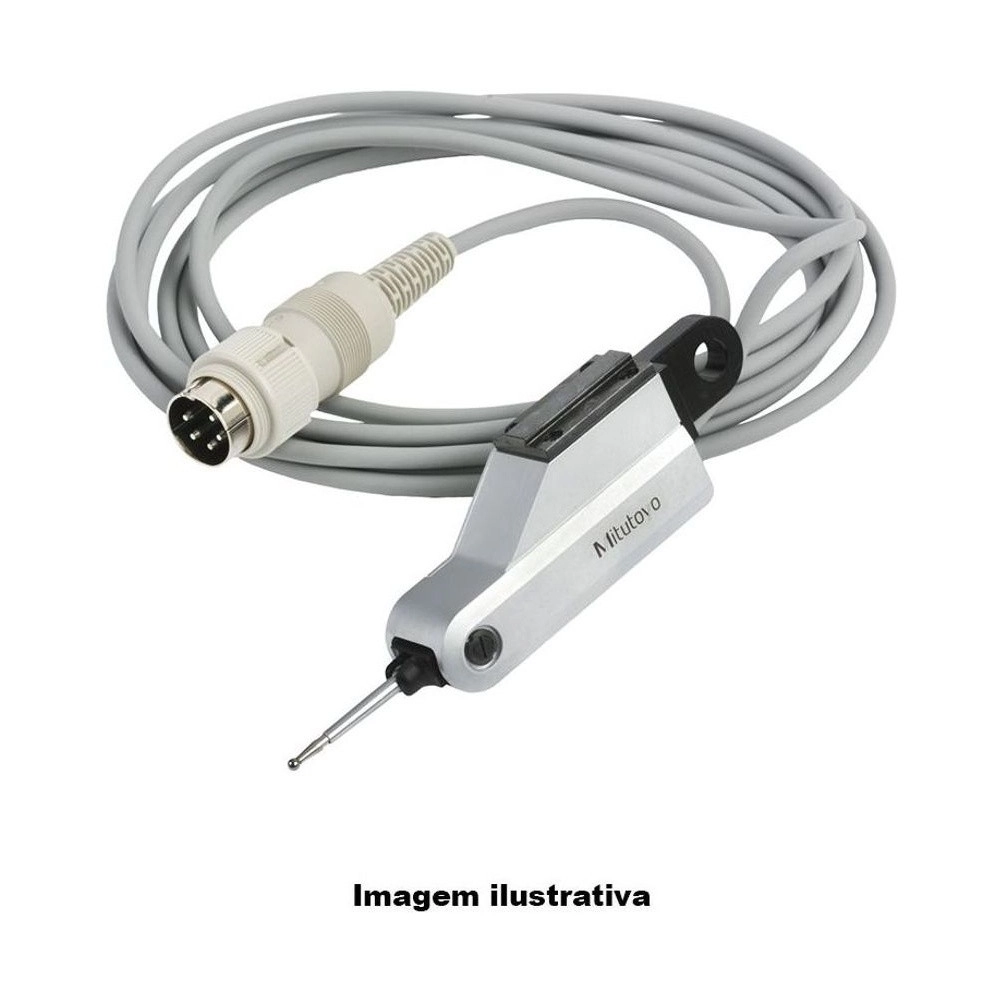

Com ±0,5 mm de faixa e força de medição de aprox. 0,15 N, o Mu-Checker Mitutoyo 519-327 é um cabeçote de alavanca da série 519, com rolamento de pivô e curso máximo da ponta de ±0,65 mm.
O cabeçote de alavanca permite medição multiponto de peças pequenas, planeza e retitude numa mesa X/Y e batimento de eixos. No 519-327: tipo sem embreagem: não precisa trocar a direção de medição.
O sensor é de indutância diferencial: um núcleo de ferro ligado à ponta se move entre duas bobinas excitadas a 5 kHz, e a ponte formada com elas gera uma tensão proporcional ao deslocamento. O cabeçote trabalha ligado a um amplificador Mu-Checker, como o 519-551 (analógico) ou o 519-561 (digital).
O que distingue o 519-327 dentro do sistema Mu-Checker.
Curso máximo da ponta ±0,65 mm.
Força de medição.
Liga ao 519-551 ou ao 519-561.
Do fundo de escala.
Multiponto e batimento.
Excitação de 5 kHz.
O que cada número do 519-327 significa na prática.
Faixa de medição.
Curso máximo da ponta.
Força de medição de aprox. 0,15 N, entre os extremos dos cabeçotes de alavanca da loja, que vão de aprox. 0,02 N (519-522) a 0,2 N (519-521).
Linearidade de ±0,5% em relação ao fundo de escala, na faixa de ±0,5 mm.
Cabeçote de alavanca.
Situações de medição em que o 519-327 é a escolha certa.
Relógios comuns não montam em vários pontos de um dispositivo.
O 519-327 é um cabeçote de alavanca, feito para medição multiponto e batimento.
Cada aplicação pede uma faixa e uma força diferentes.
O 519-327 mede ±0,5 mm com aprox. 0,15 N.
Anotar leituras atrasa o controle.
Ligado ao 519-561, o 519-327 tem saída Digimatic pelo amplificador.
A ponta certa depende da peça.
No 519-327: tipo sem embreagem: não precisa trocar a direção de medição.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O núcleo de ferro ligado à ponta varia a impedância de duas bobinas.
A ponte das bobinas gera tensão proporcional ao deslocamento.
Vários cabeçotes num dispositivo, com o contador EV-16A.
Qual a faixa de medição do 519-327?
±0,5 mm, com curso máximo da ponta de ±0,65 mm e linearidade de ±0,5% em relação ao fundo de escala.
O 519-327 funciona sozinho?
Não. É o sensor do sistema Mu-Checker e precisa de um amplificador, como o 519-551 (analógico) ou o 519-561 (digital, com saída Digimatic).
Qual a força de medição do 519-327?
Aproximadamente 0,15 N. Nos cabeçotes de alavanca da loja, a força vai de aprox. 0,02 N (519-522) a 0,2 N (519-521).
Qual a diferença entre o 519-327 e o 519-521?
O 519-327 tem ±0,5 mm de faixa e aprox. 0,15 N; o 519-521 tem ±0,5 mm e aprox. 0,2 N. Os dois são cabeçotes de alavanca.
Preciso corrigir o valor quando a ponta do 519-327 faz ângulo com a peça?
Sim. No tipo pivô, calibre ou multiplique o valor exibido pelo fator de correção do folheto: 0,98 a 10°, 0,94 a 20°, 0,87 a 30°, 0,77 a 40°, 0,64 a 50° e 0,50 a 60°.
