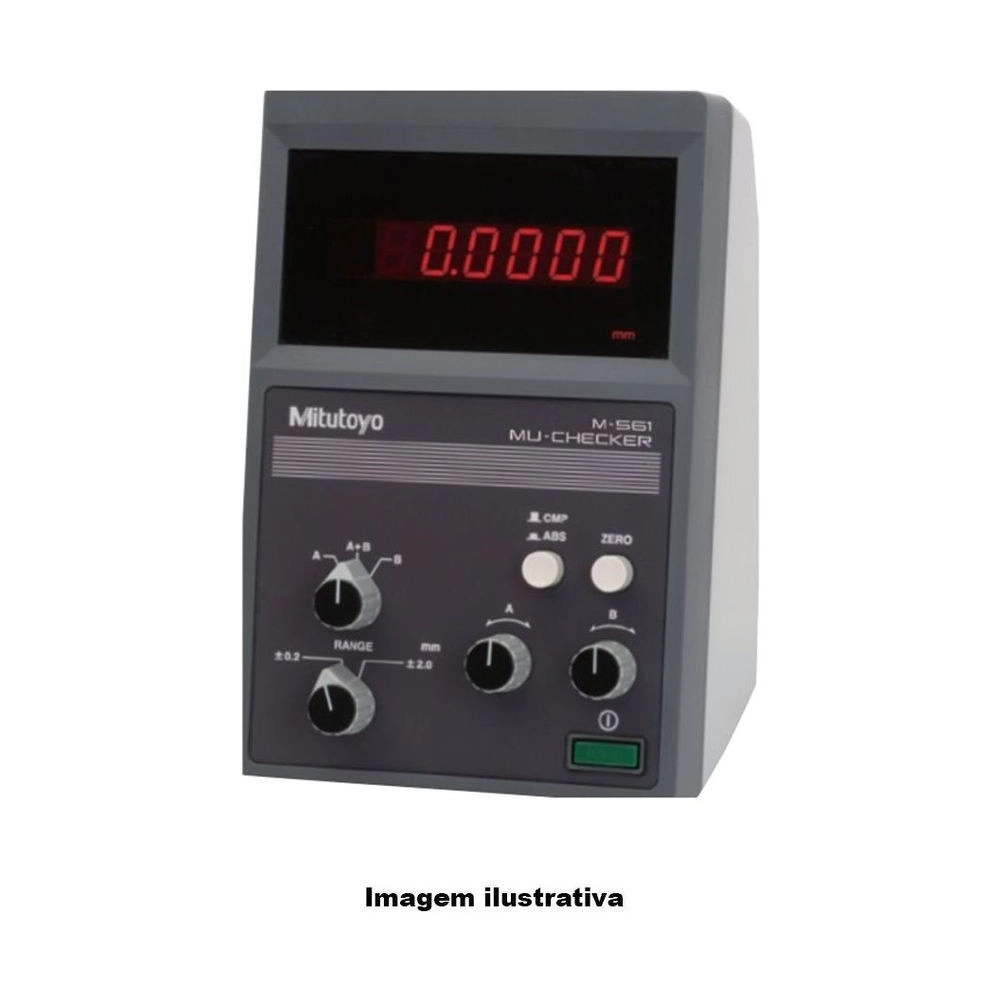

Amplificador digital do tipo diferencial da série 519: mede com dois sensores e faz o cálculo entre eles, nos modos ±A, ±B e ±A±B.
A leitura digital tem duas faixas: ±2,000 mm com resolução de 0,001 mm e ±0,2000 mm com resolução de 0,0001 mm, com modos ABS e CMP e precisão de indicação de 3 dígitos menos significativos.
A saída Digimatic permite ligar vários processadores, como o miniprocessador Digimatic, e há também saída analógica de ±1 V. A função de ajuste de zero com um toque vem de série.
O que distingue o 519-561 dentro do sistema Mu-Checker.
Cálculo ±A, ±B e ±A±B.
Resolução na faixa baixa.
Para miniprocessador e outros processadores.
Modos de medição.
Função de série.
Precisão de ±0,1 ou menos.
O que cada número do 519-561 significa na prática.
±2 mm somam 4 mm de faixa, lidos em 4.000 passos de 0,001 mm. Os Mu-Checker analógicos 519-551 e 519-553 chegam no máximo a ±1,5 mm, na escala mais larga (catálogo 2019, pág. G-27).
±0,2 mm com leitura de 0,0001 mm, dez vezes mais fina que a da faixa alta. É o mesmo 0,1 µm que os analógicos só alcançam na escala de ±5 µm (catálogo 2019, pág. G-27).
Com dois cabeçotes ligados, calcula ±A, ±B e ±A±B. O analógico padrão 519-551 aceita uma sonda e faz só o ±A; o 519-553, analógico diferencial, faz os três (catálogo 2019, pág. G-27).
No diagrama do catálogo, o 519-561 é o único Mu-Checker com sinal Digimatic. Os analógicos 519-551 e 519-553 saem só em sinal analógico, que o diagrama leva a um gravador analógico (catálogo 2019, pág. G-28).
±3 dígitos no último algarismo, sem contar o erro de quantização de ±1 dígito: 3 µm na faixa alta e 0,3 µm na baixa. Os analógicos indicam com ±1% da escala completa (catálogo 2019, pág. G-27).
Situações de medição em que o 519-561 é a escolha certa.
Espessura e diferença entre pontos pedem cálculo entre sensores.
O 519-561 é do tipo diferencial, com cálculo ±A, ±B e ±A±B.
Transcrever valores atrasa o controle.
O 519-561 tem saída Digimatic para processadores.
Um display de ponteiro não mostra décimos de micrômetro.
Na faixa de ±0,2 mm, o 519-561 resolve 0,0001 mm.
Medir dimensões internas em linha pede sensor e leitura digital.
O folheto cita o 519-561 com o cabeçote 519-521 para a largura interna de roda de carro.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
±A, ±B e ±A±B.
±2 mm e ±0,2 mm.
Com um toque, de série.
O 519-561 envia a medição pela saída Digimatic e tem também saída analógica.
Quais as faixas do 519-561?
Alta: ±2,000 mm, com resolução de 0,001 mm. Baixa: ±0,2000 mm, com resolução de 0,0001 mm.
O 519-561 mede com dois cabeçotes?
Sim. É do tipo diferencial, com os modos de cálculo ±A, ±B e ±A±B.
O 519-561 tem saída de dados?
Tem saída Digimatic (1 canal), que liga ao miniprocessador Digimatic e a outros processadores, e saída analógica de ±1 V.
Que cabo liga o 519-561 ao miniprocessador?
O catálogo 2019 indica o cabo de conexão 936937 para ligar o Mu-Checker digital ao miniprocessador Digimatic.
Qual a alimentação do 519-561?
100, 120, 220 ou 240 VAC, conforme o adaptador de CA, com consumo de 5 VA ou menos.
