Relógio Comparador Analógico Volta Única 1,6mm/0,01mm Tampa Lisa – 2959SB

Relógio Comparador Analógico Volta Única 1,6mm/0,01mm Tampa Lisa – 2959SB

Name: Relógio Comparador Analógico Volta Única 1,6mm/0,01mm Tampa Lisa – 2959SB
SKU: 2959SB
Price: 585.93 BRL
Availability: BackOrder

SKU: 2959SB

Melhor Oferta

R$585,93 À vista no PIX com 5% OFF

ou R$616,77 em até 6x de R$102,80 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Limitadores de tolerância e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

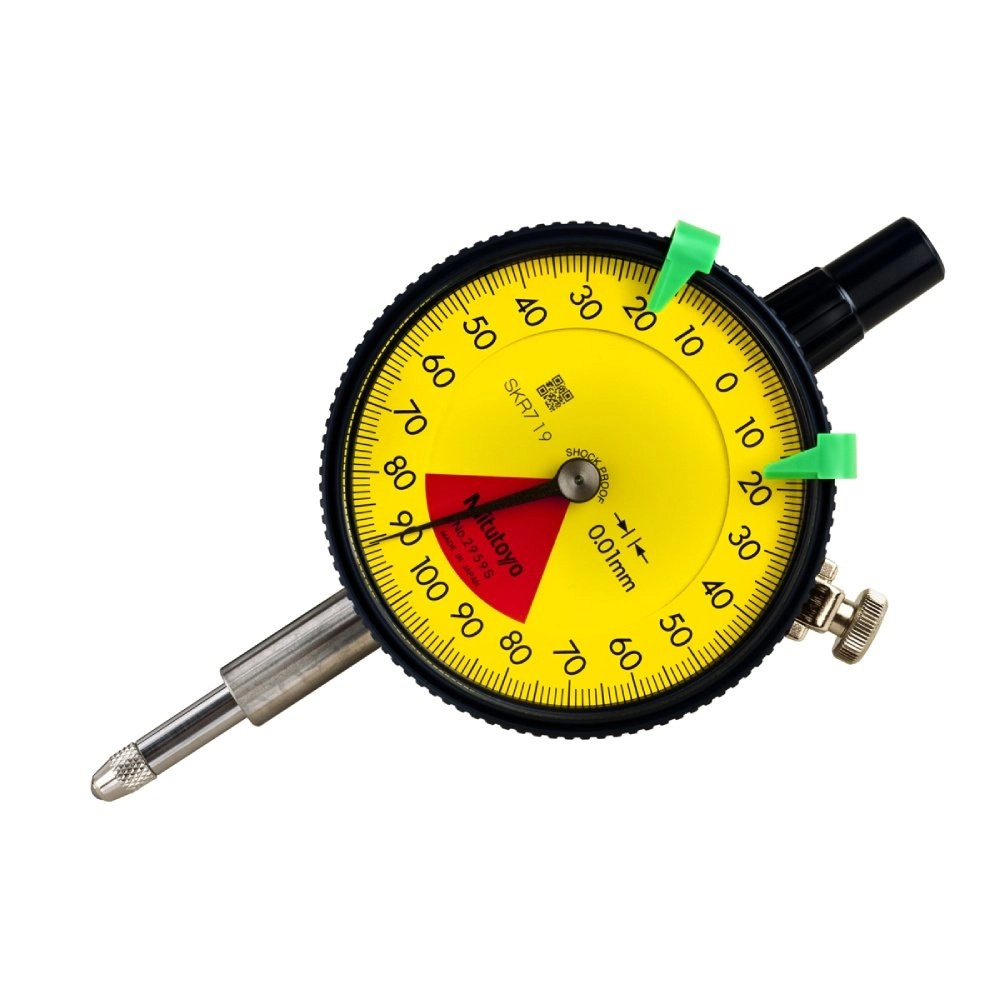

O Relógio Comparador Analógico Mitutoyo 2959SB é o modelo de volta única com a maior faixa da Série 2: 1,6 mm percorridos em uma só volta do ponteiro, com divisões de 0,01 mm e escala balanceada de 80-0-80. É o dobro da faixa do 2929S sem perder a vantagem de não contar voltas.

A exatidão no curso todo é de ±0,01 mm, com histerese de 0,003 mm e repetibilidade de 0,003 mm. A força de medição é de até 1,4 N.

O sufixo B indica tampa traseira lisa: sem as orelhas de fixação, o instrumento é preso pelo canhão, o que o deixa mais compacto na parte de trás e é o formato preferido em suporte de coluna e base magnética. Traz o mecanismo Mitutoyo de resistência a choque.

Capacidade 1,6 mm · graduação 0,01 mm
Exatidão ±0,01 mm · repetibilidade 0,003 mm
Maior faixa em volta única da Série 2, escala 80-0-80
Tampa traseira lisa: fixação pelo canhão

Diferenciais

Destaques do produto

O que distingue o 2959SB dentro da Série 2.

A maior faixa da Série 2 lida sem ponteiro de voltas: o dobro do 2929S.

Traseira plana, sem orelhas: perfil mais limpo em suporte e base magnética.

Zero no centro, com o dobro da amplitude de leitura para cada lado.

Erro máximo no curso todo, com histerese de 0,003 mm.

Mesma força leve do 2929S, agora com o dobro do curso.

Mecanismo próprio da Mitutoyo contra a movimentação brusca do fuso.

Especificações

Principais características

O que cada número do 2959SB significa na prática.

1,6 mm de curso total CAPACIDADE

A maior faixa entre os modelos de volta única da Série 2. Cobre variação que o 2929S não alcança, sem passar a contar voltas.
0,01 mm por divisão GRADUAÇÃO

Centésimo por divisão, a leitura de uso corrente em controle de produção.
Lisa, sem orelhas TAMPA TRASEIRA

A traseira plana deixa o instrumento mais compacto atrás e é o formato usado quando a fixação é pelo canhão, em suporte de coluna ou base magnética.
±0,01 mm no curso todo EXATIDÃO

Erro máximo somado na faixa inteira; histerese e repetibilidade ficam ambas em 0,003 mm.
Até 1,4 N FORÇA DE MEDIÇÃO

A mesma força leve dos modelos de 0,8 mm da série, mesmo com o dobro do curso.

Soluções

Quais problemas resolve

Situações de medição em que o 2959SB é a escolha certa.

Desafio A peça varia mais do que 0,8 mm

Na conferência, quando a variação do lote passa da faixa do comparador, o ponteiro bate no fim de curso e a medição simplesmente não sai.

Solução

O 2959SB cobre 1,6 mm, o dobro do 2929S, e ainda assim em uma volta única.

Desafio Trocar faixa maior por contagem de voltas

A saída comum para faixa maior é um comparador de várias voltas, e aí volta o risco de somar volta errada.

Solução

O 2959SB amplia a faixa mantendo a leitura em uma volta só, com escala 80-0-80.

Desafio Orelha da tampa atrapalhando a montagem

Em suporte de coluna ou base magnética a fixação é pelo canhão, e as orelhas da tampa traseira só ocupam espaço atrás do instrumento.

Solução

A tampa lisa do 2959SB deixa a traseira plana, no formato pensado para esse tipo de montagem.

Desafio Impacto de fuso ao apoiar a peça

Levantar o fuso e soltar de uma vez é rotina de bancada, e é o que mais tira a calibração de um comparador.

Solução

O 2959SB usa o mecanismo de resistência a choque da Mitutoyo, feito para a movimentação brusca do fuso.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,4N ou menor
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-1,6mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,01mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Lisa
Histerese: 0,003mm
Repetibilidade: 0,003mm
Leitura da Escala: 80-0-80

Detalhes técnicos

Nome de fábrica: Dial Indicator, Series 2, One Revolution Type
Modelo: Volta única: a faixa total corresponde a uma volta do ponteiro
Tipo de escala: Balanceada, 80-0-80
Fixação da tampa: Lisa (sufixo B), sem orelhas de fixação
Zona morta: Marcada em vermelho no mostrador: exatidão não garantida
Mecanismo: Resistente a choque por movimentação brusca do fuso
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Engrenagens parciais: Liga especial, para resistência ao desgaste
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Temperatura de uso: 0 °C a 40 °C
Umidade relativa: 30 % a 70 %, sem condensação
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo nº 99MAG014M1
Fixação: Pelo canhão, com a ponta voltada para baixo (a tampa lisa não tem orelha)

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10	Lisa	1 mm	0,001 mm
2959SB (este)	Lisa	1,6 mm	0,01 mm
2113A-10	Com orelha	2 mm	0,001 mm
2119S-10	Com orelha	5 mm	0,001 mm
2119A-10	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2959SB
Ponta de contato de metal duro, rosca M2,5 × 0,45
Tampa traseira
Certificado de inspeção de fábrica
Manual do usuário
Limitadores de tolerância (encaixam no aro)

Perguntas frequentes

Perguntas e Respostas

O que o "B" no final do código 2959SB significa?

Indica tampa traseira lisa. O modelo equivalente com tampa de orelha é o 2959S. Capacidade de 1,6 mm, graduação de 0,01 mm e exatidão são iguais nos dois; muda a forma de fixar o instrumento.

O 2959SB é de volta única mesmo com 1,6 mm de faixa?

Sim. O catálogo Mitutoyo o lista na família de volta única da Série 2, com escala balanceada 80-0-80. É o modelo de maior capacidade dessa família, e por isso não precisa de ponteiro auxiliar de voltas.

Para que serve a região vermelha do mostrador do 2959SB?

É a zona morta. O catálogo Mitutoyo indica que nessa faixa a exatidão não é garantida, então a leitura de trabalho deve ficar fora dela. Na prática, o instrumento é pré-carregado até sair dessa região antes de zerar.

Como fixar o 2959SB sem prejudicar a medição?

O manual da Mitutoyo permite fixar só pelo canhão ou pela orelha da tampa traseira, sempre com a ponta de contato voltada para baixo e em um fixador rígido. Apertar o canhão com força excessiva afeta o movimento do fuso, e fixação frouxa faz o fuso não retornar à posição inicial.

Posso lubrificar o fuso do 2959SB?

Não. O manual é explícito: limpar o fuso com pano seco ou umedecido com álcool, e não lubrificar. O cristal do visor se limpa com pano macio e, se precisar, detergente neutro, nunca outra solução. Também não se deve remover o parafuso de fim de curso, sob risco de falha nas engrenagens.

O 2959SB tem saída de dados para computador?

Não. É um instrumento analógico, de leitura no mostrador. Para registrar medição em software é preciso um relógio comparador digital com saída Digimatic, como os das linhas ID-C e ID-S.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2959SB de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
