Relógio Comparador Modelo Com Curso Longo Tampa Com Orelha 20mm 0,01mm 2050A

Relógio Comparador Modelo Com Curso Longo Tampa Com Orelha 20mm 0,01mm 2050A

Name: Relógio Comparador Modelo Com Curso Longo Tampa Com Orelha 20mm 0,01mm 2050A
Brand: Mitutoyo
SKU: 2050A
Price: 774.23 BRL
Availability: InStock

SKU: 2050A

Melhor Oferta

de: R$958,80 15% Economize R$143,82

por: R$774,23 À vista no PIX com 5% OFF

ou R$814,98 em até 6x de R$135,83 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

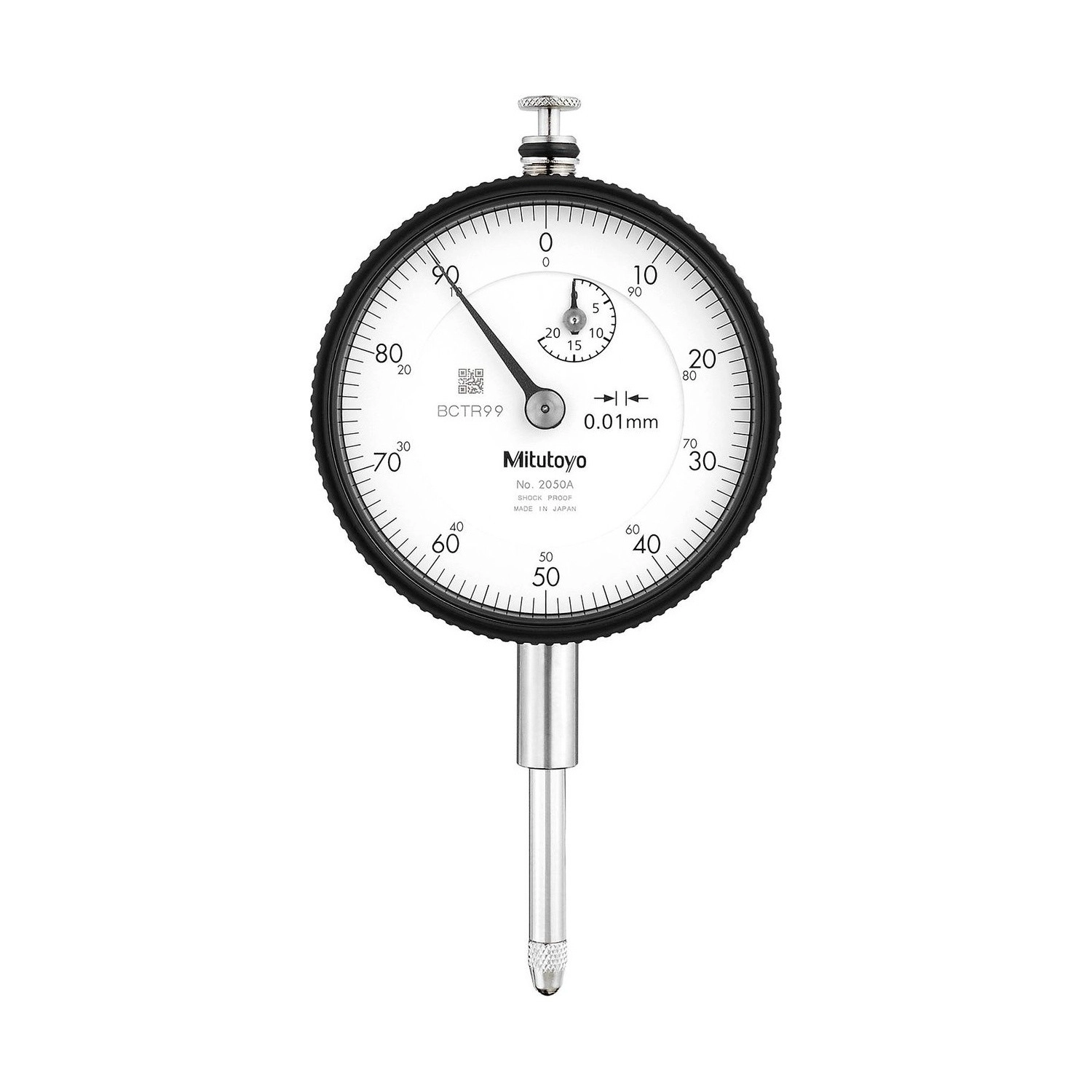

O Relógio Comparador Analógico Mitutoyo 2050A é um modelo de curso longo: 20 mm de capacidade com graduação de 0,01 mm, a 1 mm por volta do ponteiro, o que dá vinte voltas no curso inteiro.

O erro máximo permitido em todo o curso é de ±0,02 mm, com histerese de 0,005 mm e repetibilidade de 0,004 mm. A escala é ±0-100 e a força de medição vai até 2,0 N.

A tampa traseira é com orelha, para fixação por parafuso passante. É o instrumento para medir deslocamento, não desvio: vinte milímetros de curso cobrem batente, came, curso de haste e altura de degrau.

Capacidade 20 mm · graduação 0,01 mm
Erro máximo ±0,02 mm · repetibilidade 0,004 mm
1 mm por volta, vinte voltas no curso
Tampa com orelha · força até 2,0 N

Diferenciais

Destaques do produto

O que distingue o 2050A dentro da Série 2.

Vinte voltas do ponteiro: mede deslocamento, não só desvio contra padrão.

Uma volta inteira por milímetro, o que facilita acompanhar o curso.

Centésimo por divisão, a resolução do controle dimensional corrente.

Acumulado nos 20 mm inteiros, com histerese de 0,005 mm.

Prende o instrumento pela tampa traseira, sem depender do canhão.

Rosca M2,5 × 0,45, resistente ao contato repetido do curso longo.

Especificações

Principais características

O que cada número do 2050A significa na prática.

20 mm de curso CAPACIDADE

Vinte vezes o curso de um comparador de 1 mm. Cobre deslocamento de haste, curso de came e altura de degrau sem trocar de instrumento.
1 mm AVANÇO POR VOLTA

Uma volta por milímetro torna o ponteiro de voltas fácil de acompanhar: cada volta é um milímetro cheio, sem conta.
±0,02 mm no curso todo ERRO MÁXIMO

Acumulado ao longo dos 20 mm. Em uma décima de volta o limite é de ±0,008 mm.
0,004 mm REPETIBILIDADE

Quatro micrometros no mesmo ponto, com histerese de 0,005 mm entre subir e descer.
Até 2,0 N FORÇA DE MEDIÇÃO

Maior que a dos modelos de curso curto: a mola precisa vencer vinte milímetros de percurso.

Soluções

Quais problemas resolve

Situações de medição em que o 2050A é a escolha certa.

Desafio Medir deslocamento, não desvio

Comparador de curso curto serve para comparar contra um padrão. Quando o que se quer é o quanto uma haste anda, ele acaba no fim da escala.

Solução

O 2050A tem 20 mm de curso, o que cobre o deslocamento inteiro de muitos mecanismos em uma leitura só.

Desafio Perder a conta das voltas em curso longo

Em comparador com 0,2 mm por volta, vinte milímetros são cem voltas, e o ponteiro de voltas vira um problema de leitura por si só.

Solução

O 2050A avança 1 mm por volta: cada volta é um milímetro inteiro, e a conta é direta.

Desafio Instrumento que gira no dispositivo

Preso apenas pelo canhão, um relógio de corpo comprido tende a girar quando a peça encosta na ponta com o instrumento em balanço.

Solução

A orelha da tampa traseira do 2050A aceita parafuso passante, que fixa o corpo na posição escolhida.

Desafio Trocar de instrumento no meio da inspeção

Peça com dimensões que variam de milímetros obriga a alternar entre relógios de faixas diferentes, e cada troca é uma nova conferência de origem.

Solução

Com 20 mm, o 2050A cobre em um único instrumento a faixa que exigiria vários de curso curto.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 2,0N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-20mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,02mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,005mm
Repetibilidade: 0,004mm

Detalhes técnicos

Modelo: Curso longo: 1 mm por volta do ponteiro, vinte voltas no total
Fixação da tampa: Com orelha. A versão de traseira lisa é o 2050AB
Tipo de escala: ±0-100: 100 divisões de 0,01 mm por volta
Fixação: Pela orelha da tampa traseira, com parafuso passante, ou pelo canhão de ø8 mm
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Catálogo geral Mitutoyo p2025, seção Série 2

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10	Lisa	1 mm	0,001 mm
2959SB	Lisa	1,6 mm	0,01 mm
2113A-10	Com orelha	2 mm	0,001 mm
2119S-10	Com orelha	5 mm	0,001 mm
2119A-10	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A (este)	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2050A
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 2050A e o 2050AB?

Só a tampa traseira. O 2050A tem orelha, para fixação por parafuso passante; o 2050AB tem traseira lisa, para fixação pelo canhão. Curso de 20 mm, graduação de 0,01 mm e erro máximo de ±0,02 mm são iguais nos dois.

Quantas voltas o ponteiro do 2050A dá no curso todo?

Vinte. Cada volta corresponde a exatamente 1 mm, o que facilita saber em que ponto do curso a leitura está.

Por que a força de medição do 2050A é maior que a de um comparador de 1 mm?

Porque a mola precisa atuar ao longo de vinte milímetros. A força chega a 2,0 N, contra 1,5 N dos modelos de curso curto da mesma série.

Qual a diferença entre o 2050A e o 2052A?

O curso. O 2050A mede 20 mm com erro máximo de ±0,02 mm; o 2052A mede 30 mm com ±0,025 mm e força de até 2,5 N. Graduação de 0,01 mm é igual nos dois.

O 2050A serve para medida absoluta?

Serve para medir deslocamento a partir de uma referência definida pelo operador. Para medida absoluta com rastreabilidade o instrumento indicado é outro, como um micrômetro ou um medidor de altura.

O curso longo do 2050A exige cuidado a mais?

Sim, com o fim de curso: não forçar o fuso além do batente e evitar que a peça bata na ponta em velocidade. Em vinte milímetros de percurso, a energia de um impacto é maior.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2050A de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
