Relógio Comparador Analógico 0,001mm - 1mm c/Tampa lisa Mitutoyo 2109AB-10

Relógio Comparador Analógico 0,001mm - 1mm c/Tampa lisa Mitutoyo 2109AB-10

Name: Relógio Comparador Analógico 0,001mm - 1mm c/Tampa lisa Mitutoyo 2109AB-10
Brand: Mitutoyo
SKU: 2109AB-10
Price: 817.53 BRL
Availability: InStock

SKU: 2109AB-10

Melhor Oferta

de: R$1.012,42 15% Economize R$151,86

por: R$817,53 À vista no PIX com 5% OFF

ou R$860,56 em até 6x de R$143,43 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

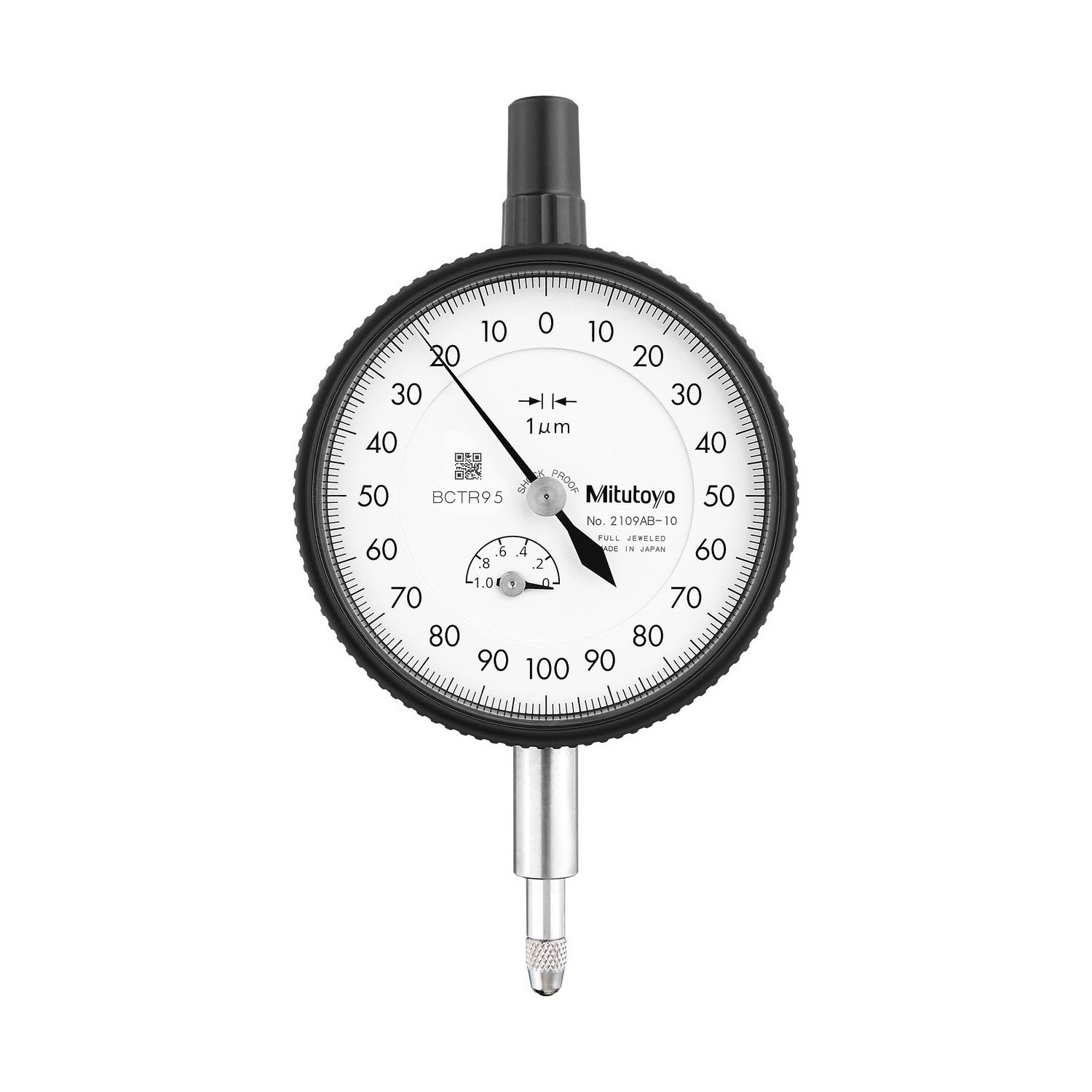

O Relógio Comparador Analógico Mitutoyo 2109AB-10 é a versão de traseira lisa do comparador de 1 mm com graduação de 0,001 mm da Série 2.

Sem a orelha na tampa, a traseira encosta rente à superfície de apoio e a fixação se faz pelo canhão de ø8 mm. É o formato para suporte de coluna, base magnética e montagem em espaço apertado, onde a orelha estorvaria.

Os números são os do modelo com orelha: erro máximo de ±0,005 mm no curso todo, histerese de 0,002 mm, repetibilidade de 0,0005 mm e força de até 1,5 N, na escala 0-100-0 a 0,2 mm por volta.

Capacidade 1 mm · graduação 0,001 mm
Tampa traseira lisa, fixação pelo canhão
Erro máximo ±0,005 mm · repetibilidade 0,0005 mm
Escala 0-100-0, 0,2 mm por volta

Diferenciais

Destaques do produto

O que distingue o 2109AB-10 dentro da Série 2.

Encosta rente à superfície de apoio, sem a orelha ocupando espaço atrás.

ø8 mm, a medida padrão de suporte de coluna e base magnética.

Mil divisões no curso, em cinco voltas do ponteiro.

No curso todo, com histerese de 0,002 mm.

Meio micrometro de dispersão no mesmo ponto.

Mostrador grande, com as divisões bem separadas.

Especificações

Principais características

O que cada número do 2109AB-10 significa na prática.

Lisa TAMPA TRASEIRA

Sem orelha, a traseira fica plana e o instrumento pode encostar na superfície de apoio. É o que permite montagem em espaço em que a orelha não caberia.
Pelo canhão de ø8 mm FIXAÇÃO

A medida universal de suporte de comparador. Em base magnética e suporte de coluna, é assim que o instrumento é preso.
1 mm de curso CAPACIDADE

Cinco voltas a 0,2 mm, com divisão de um micrometro. Igual à do 2109A-10.
±0,005 mm no curso todo ERRO MÁXIMO

A tampa não muda a metrologia: o valor é o mesmo da versão com orelha.
0,0005 mm REPETIBILIDADE

Meio micrometro no mesmo ponto, com histerese de 0,002 mm entre subir e descer.

Soluções

Quais problemas resolve

Situações de medição em que o 2109AB-10 é a escolha certa.

Desafio A orelha não cabe no espaço da montagem

Em dispositivo apertado ou entre dois apoios, a orelha da tampa traseira encosta antes do instrumento chegar à posição, e a montagem não fecha.

Solução

O 2109AB-10 tem traseira lisa: o corpo encosta rente e a fixação se resolve pelo canhão.

Desafio Base magnética como única fixação disponível

Em bancada sem dispositivo dedicado, o suporte de coluna ou a base magnética prendem pelo canhão, e a orelha fica sem função.

Solução

O 2109AB-10 é o formato desenhado para essa montagem, com o canhão de ø8 mm padrão.

Desafio Tolerância em micrometros com curso de 1 mm

Comparador de centésimos não resolve a tolerância fina, e o de volta única não cobre o curso de um milímetro.

Solução

O 2109AB-10 lê em divisões de 0,001 mm ao longo de 1 mm inteiro.

Desafio Escolher entre os dois modelos da mesma faixa

Comprar o formato errado significa descobrir na montagem que o instrumento não prende, e o prazo do dispositivo já era.

Solução

A regra é a fixação: orelha para parafuso passante é o 2109A-10; canhão em suporte com traseira rente é o 2109AB-10.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,5N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-1mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,005mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,0005mm

Detalhes técnicos

Modelo: Multivolta: 0,2 mm por volta, cinco voltas no curso total
Fixação da tampa: Lisa, sem orelha. A versão com orelha é o 2109A-10
Tipo de escala: Contínua, 0-100-0: 200 divisões de 0,001 mm por volta
Fixação: Pelo canhão de ø8 mm. A traseira é lisa e encosta rente à superfície de apoio
Aro: ø57 mm, o aro maior da Série 2
Mancais: Com joias, para sensibilidade e durabilidade do mecanismo
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Catálogo geral Mitutoyo p2025, seção Série 2

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10 (este)	Lisa	1 mm	0,001 mm
2959SB	Lisa	1,6 mm	0,01 mm
2113A-10	Com orelha	2 mm	0,001 mm
2119S-10	Com orelha	5 mm	0,001 mm
2119A-10	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2109AB-10
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

O que muda do 2109AB-10 para o 2109A-10?

A tampa traseira e nada mais. O AB tem traseira lisa, para fixação pelo canhão com o corpo encostando rente; o A tem orelha, para parafuso passante. Capacidade, graduação, erro máximo e força são idênticos.

O 2109AB-10 serve em base magnética?

Serve. A fixação é pelo canhão de ø8 mm, que é a medida padrão dos suportes de comparador, inclusive das bases magnéticas.

A traseira lisa afeta a exatidão do 2109AB-10?

Não. A tampa é elemento de fixação, não de medição. O erro máximo permanece em ±0,005 mm no curso todo, com repetibilidade de 0,0005 mm.

Quantas divisões tem o mostrador do 2109AB-10?

Duzentas por volta, de 0,001 mm cada, na escala contínua 0-100-0. São cinco voltas para percorrer o curso de 1 mm.

Em que posição o 2109AB-10 deve ser montado?

Com a ponta de contato voltada para baixo. É a orientação de inspeção do fabricante e aquela em que a exatidão declarada é garantida.

O 2109AB-10 aceita os mesmos acessórios do 2109A-10?

Aceita, com uma exceção lógica: acessório que se prenda à orelha não serve, porque ela não existe neste modelo. Pontas de contato e limitadores de aro são os mesmos.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2109AB-10 de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
