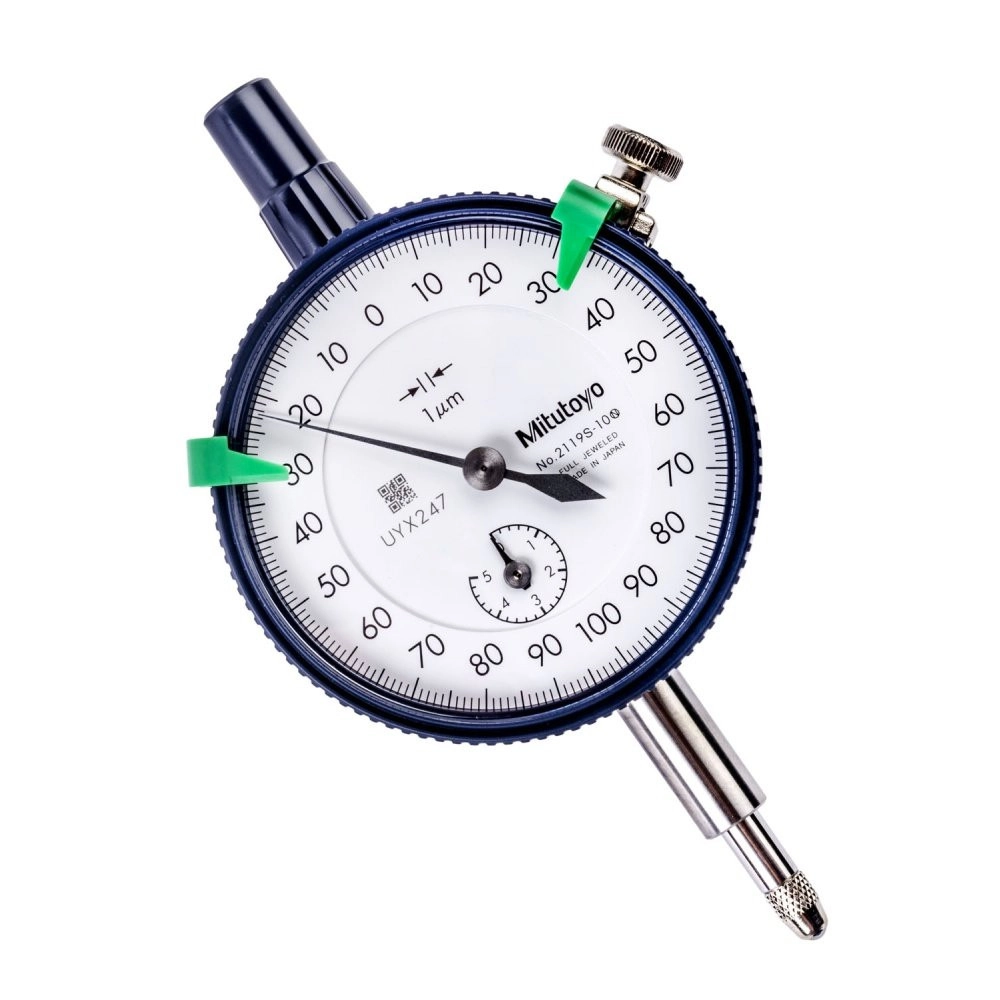

Relógio Comparador Analógico Curso Longo 5mm/0,001mm – 2119S-10

Relógio Comparador Analógico Curso Longo 5mm/0,001mm – 2119S-10

Name: Relógio Comparador Analógico Curso Longo 5mm/0,001mm – 2119S-10
SKU: 2119S-10
Price: 2776.60 BRL
Availability: BackOrder

SKU: 2119S-10

Melhor Oferta

R$2.776,60 À vista no PIX com 5% OFF

ou R$2.922,74 em até 6x de R$487,12 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Limitadores de tolerância e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Analógico Mitutoyo 2119S-10 é o modelo de curso longo com leitura em micrometros da Série 2: 5 mm de capacidade com divisões de 0,001 mm. É a combinação que os modelos de volta única não entregam, porque ali a faixa é curta por definição.

A exatidão no curso todo é de ±0,01 mm, com histerese de 0,003 mm e repetibilidade de 0,001 mm. A escala é balanceada, 0-100-0: cada volta do ponteiro vale 0,2 mm e o mostrador conta até 100 nos dois sentidos a partir do zero. A força de medição é de até 1,5 N.

Usa mancais de rubi, que garantem sensibilidade e durabilidade ao longo de um curso cinco vezes maior que o dos modelos curtos da série. Fuso e canhão são de aço inoxidável temperado de alta tenacidade, a ponta de contato é de metal duro e a lente tem revestimento resistente a riscos e produtos químicos.

Capacidade 5 mm · graduação 0,001 mm
Exatidão ±0,01 mm · repetibilidade 0,001 mm
Curso longo em micrometros · escala 0-100-0
Mancais de rubi · força até 1,5 N

Diferenciais

Destaques do produto

O que distingue o 2119S-10 dentro da Série 2.

Curso longo sem abrir mão da leitura em micrometros.

Um micrometro de dispersão entre leituras do mesmo ponto.

Sensibilidade e durabilidade ao longo de todo o curso de 5 mm.

Erro máximo somado nos 5 mm inteiros, com histerese de 0,003 mm.

Cada volta vale 0,2 mm, contada até 100 nos dois sentidos a partir do zero.

Aço de alta tenacidade no fuso e no canhão, para trabalho pesado.

Especificações

Principais características

O que cada número do 2119S-10 significa na prática.

5 mm de curso total CAPACIDADE

Cinco vezes a faixa dos modelos de volta única da série. Serve quando a peça varia muito e ainda assim se quer leitura fina.
0,001 mm por divisão GRADUAÇÃO

Um micrometro por divisão ao longo de todo o curso, o que na Série 2 só aparece nos modelos com mancais de rubi.
0-100-0, 0,2 mm por volta LEITURA DA ESCALA

O mostrador conta até 100 para cada lado do zero. Como cada volta vale 0,2 mm, é o ponteiro auxiliar que diz em que volta o fuso está dentro dos 5 mm.
0,001 mm REPETIBILIDADE

Um micrometro de dispersão medindo o mesmo ponto repetidas vezes, com o fuso percorrendo curso longo.
±0,01 mm no curso todo EXATIDÃO

Erro máximo acumulado nos 5 mm. A histerese entre subida e descida fica em 0,003 mm.
Rubi MANCAIS

Reduzem atrito e desgaste no mecanismo, o que importa mais em curso longo, onde as engrenagens giram muito mais por medição.

Soluções

Quais problemas resolve

Situações de medição em que o 2119S-10 é a escolha certa.

Desafio Faixa grande e leitura fina ao mesmo tempo

Comparador de curso longo costuma vir com graduação de 0,01 mm, e o de 0,001 mm costuma ter faixa curta. Quando a peça varia milímetros e a tolerância é de micrometros, nenhum dos dois serve.

Solução

O 2119S-10 tem 5 mm de curso com divisões de 0,001 mm, que é exatamente a combinação que falta nos dois extremos da série.

Desafio Medir altura ou profundidade que varia muito no lote

Em peça bruta ou em lote com grande dispersão, o comparador de faixa curta bate no fim de curso e obriga a reposicionar o dispositivo a cada peça.

Solução

Os 5 mm do 2119S-10 absorvem a variação do lote sem precisar reajustar a montagem.

Desafio Desgaste do mecanismo em curso longo

Quanto maior o curso, mais as engrenagens giram por medição, e mais rápido o instrumento perde sensibilidade com o uso diário.

Solução

Os mancais de rubi do 2119S-10 reduzem o atrito no ponto que mais sofre em instrumento de curso longo.

Desafio Trabalho pesado deformando o fuso

Em chão de fábrica o instrumento leva esbarrão e trabalha sujo, e um fuso frágil empena ou trava.

Solução

Fuso e canhão do 2119S-10 são de aço inoxidável temperado de alta tenacidade, especificados pela Mitutoyo para esse tipo de uso.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,5N ou menor
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-5mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,01mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Com orelha
Histerese: 0,003mm
Repetibilidade: 0,001mm
Leitura da Escala: 0-100-0

Detalhes técnicos

Nome de fábrica: Dial Indicator, Series 2: Standard Type
Modelo: Curso longo: a faixa é percorrida em várias voltas, com ponteiro auxiliar
Tipo de escala: Balanceada, 0-100-0 (0,2 mm por volta do ponteiro)
Mancais: Rubi
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Engrenagens parciais: Liga especial, para resistência ao desgaste
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Fixação: Pelo canhão ou pela orelha da tampa traseira, com a ponta voltada para baixo
Temperatura de uso: 0 °C a 40 °C
Umidade relativa: 30 % a 70 %, sem condensação
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Manual do Usuário Mitutoyo nº 99MAG014M1

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10	Lisa	1 mm	0,001 mm
2959SB	Lisa	1,6 mm	0,01 mm
2113A-10	Com orelha	2 mm	0,001 mm
2119S-10 (este)	Com orelha	5 mm	0,001 mm
2119A-10	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2119S-10
Ponta de contato de metal duro, rosca M2,5 × 0,45
Limitadores de tolerância (encaixam no aro)
Tampa traseira
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

O 2119S-10 é de volta única como os outros da Série 2?

Não. Com 5 mm de capacidade e divisões de 0,001 mm, a faixa é percorrida em várias voltas e o instrumento tem ponteiro auxiliar para contá-las. Cada volta do ponteiro grande vale 0,2 mm, lidos na escala 0-100-0. Os modelos de volta única da série, como o 2900S-10 e o 2929S, têm faixa bem mais curta justamente por isso.

Qual a diferença entre o 2119S-10 e o 2119A-10?

Capacidade de 5 mm e graduação de 0,001 mm são iguais. A diferença está na versão da linha; ambos aparecem no catálogo com a mesma faixa e a mesma resolução, e os dois estão disponíveis na loja.

Para que serve a região vermelha do mostrador do 2119S-10?

É a zona morta. O catálogo Mitutoyo indica que nessa faixa a exatidão não é garantida, então a leitura de trabalho deve ficar fora dela. Na prática, o instrumento é pré-carregado até sair dessa região antes de zerar.

Como fixar o 2119S-10 sem prejudicar a medição?

O manual da Mitutoyo permite fixar só pelo canhão ou pela orelha da tampa traseira, sempre com a ponta de contato voltada para baixo e em um fixador rígido. Apertar o canhão com força excessiva afeta o movimento do fuso, e fixação frouxa faz o fuso não retornar à posição inicial.

Posso lubrificar o fuso do 2119S-10?

Não. O manual é explícito: limpar o fuso com pano seco ou umedecido com álcool, e não lubrificar. O cristal do visor se limpa com pano macio e, se precisar, detergente neutro, nunca outra solução. Também não se deve remover o parafuso de fim de curso, sob risco de falha nas engrenagens.

O 2119S-10 tem saída de dados para computador?

Não. É um instrumento analógico, de leitura no mostrador. Para registrar medição em software é preciso um relógio comparador digital com saída Digimatic, como os das linhas ID-C e ID-S.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2119S-10 de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
