Relógio Comparador Modelo Padrão Tampa Com Orelha 2mm/0,001mm– 2113A-10

Relógio Comparador Modelo Padrão Tampa Com Orelha 2mm/0,001mm– 2113A-10

Name: Relógio Comparador Modelo Padrão Tampa Com Orelha 2mm/0,001mm– 2113A-10
Brand: Mitutoyo
SKU: 2113A-10

SKU: 2113A-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

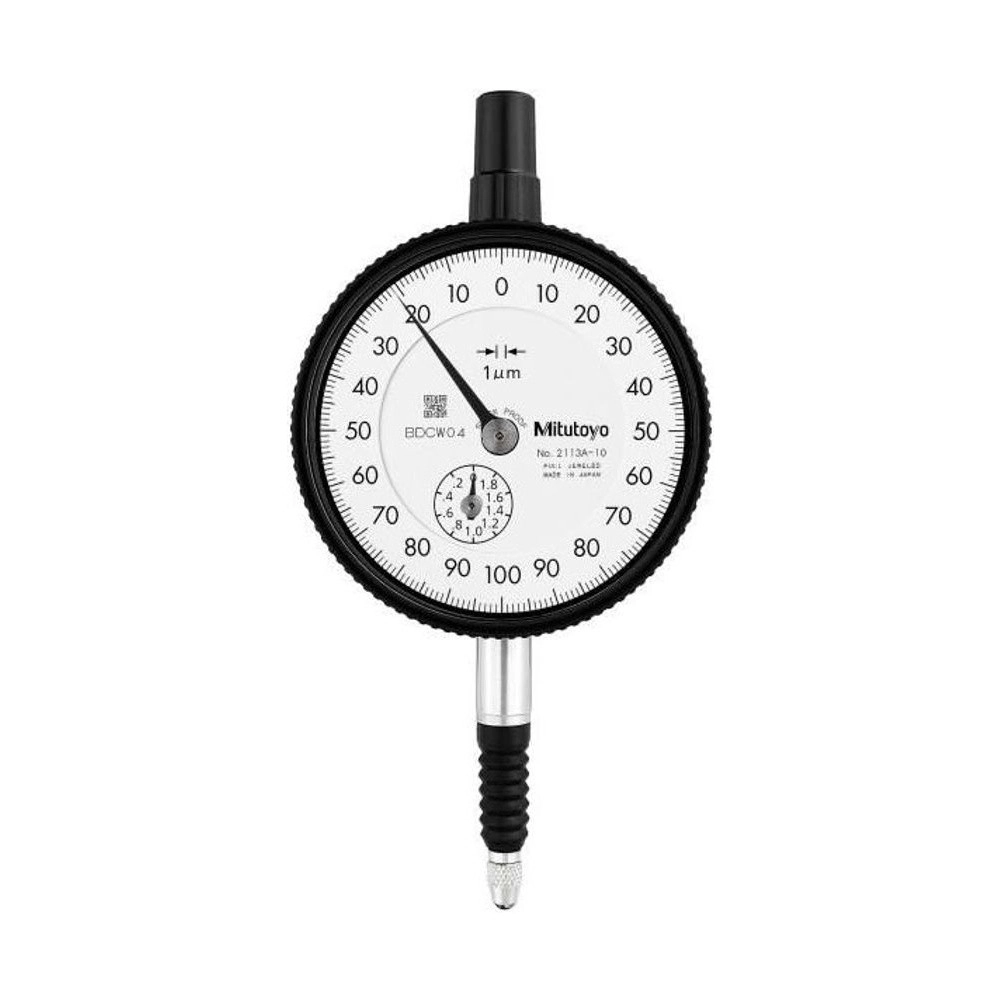

O Relógio Comparador Analógico Mitutoyo 2113A-10 junta as duas coisas que costumam ser excludentes em comparador: curso de 2 mm e graduação de 0,001 mm. São dez voltas do ponteiro para percorrer a faixa, a 0,2 mm por volta.

O erro máximo permitido em todo o curso é de ±0,007 mm, com histerese de 0,002 mm e repetibilidade de 0,0005 mm. A escala é 0-100-0, contínua, com 200 divisões por volta.

É da linha de aro de ø57 mm, com mancais com joias para sensibilidade e durabilidade, construção vedada contra óleo e água e revestimento antirreflexo sobre a escala. Força de medição de até 1,5 N.

Capacidade 2 mm · graduação 0,001 mm
Erro máximo ±0,007 mm · repetibilidade 0,0005 mm
Escala 0-100-0, 0,2 mm por volta
Aro de ø57 mm · mancais com joias · força até 1,5 N

Diferenciais

Destaques do produto

O que distingue o 2113A-10 dentro da Série 2.

Curso útil com graduação de 0,001 mm, combinação rara em comparador analógico.

Mostrador maior, com as 200 divisões por volta bem separadas.

Sensibilidade e durabilidade contra o desgaste do uso contínuo.

No curso todo de 2 mm, com histerese de 0,002 mm.

Meio micrometro de dispersão no mesmo ponto, apesar do curso de 2 mm.

Construção fechada e escala com revestimento resistente a risco e produto químico.

Especificações

Principais características

O que cada número do 2113A-10 significa na prática.

2 mm de curso CAPACIDADE

Dez vezes a faixa de um modelo de volta única, sem perder a divisão de um micrometro. É a faixa do dispositivo de controle com peça de geometria variável.
0,001 mm por divisão GRADUAÇÃO

Um micrometro por divisão em 200 divisões por volta. O aro de ø57 mm é o que mantém essas divisões legíveis.
±0,007 mm no curso todo ERRO MÁXIMO

Erro acumulado ao longo dos 2 mm. Em trechos curtos ele é bem menor: uma décima de volta fica em ±0,002 mm.
0,0005 mm REPETIBILIDADE

A dispersão no mesmo ponto não piora com o curso maior, o que é o que importa em conferência repetida.
Com joias MANCAIS

Reduzem atrito e desgaste no mecanismo, e é o que sustenta a sensibilidade ao longo do tempo de uso.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 2113A-10 é a escolha certa.

Desafio Escolher entre curso e resolução

Comparador de curso longo costuma vir em 0,01 mm, e o de 0,001 mm costuma ter faixa curta. Quem precisa dos dois acaba comprando dois instrumentos.

Solução

O 2113A-10 entrega 2 mm de curso com divisão de 0,001 mm no mesmo instrumento.

Desafio Divisões apertadas demais para ler

Duzentas divisões por volta em um mostrador pequeno viram um borrão, e o operador passa a interpolar no lugar de ler.

Solução

O 2113A-10 é da linha de aro ø57 mm, o maior da Série 2, o que abre o espaço entre as divisões.

Desafio Instrumento que perde sensibilidade com o tempo

O mecanismo de um comparador usado o dia inteiro desgasta, e a perda aparece primeiro como leitura preguiçosa em pequenos deslocamentos.

Solução

Os mancais com joias do 2113A-10 atacam exatamente o atrito do mecanismo, que é a origem desse desgaste.

Desafio Bancada com respingo de óleo

Comparador aberto acumula óleo e cavaco no mecanismo, e a escala risca com a limpeza repetida.

Solução

O 2113A-10 tem construção vedada contra óleo e água, e a escala leva revestimento resistente a risco e produto químico.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,5N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-2mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,007mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Com orelha
Histerese: 0,002mm
Repetibilidade: 0,0005mm

Detalhes técnicos

Modelo: Multivolta: 0,2 mm por volta do ponteiro, dez voltas no curso total
Tipo de escala: Contínua, 0-100-0: 200 divisões de 0,001 mm por volta
Aro: ø57 mm, o aro maior da Série 2
Mancais: Com joias, para sensibilidade e durabilidade do mecanismo
Construção: Vedada contra óleo e água; revestimento antirreflexo e duro sobre a escala
Geração: A. Limitadores de tolerância e trava do visor são opcionais nesta geração
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Fixação: Pelo canhão ou pela orelha da tampa traseira, com a ponta voltada para baixo
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Catálogo geral Mitutoyo p2025, seção Série 2

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10	Lisa	1 mm	0,001 mm
2959SB	Lisa	1,6 mm	0,01 mm
2113A-10 (este)	Com orelha	2 mm	0,001 mm
2119S-10	Com orelha	5 mm	0,001 mm
2119A-10	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2113A-10
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

Quantas voltas o ponteiro do 2113A-10 dá no curso todo?

Dez. Cada volta cobre 0,2 mm, e o curso total é de 2 mm. Por isso ele tem ponteiro de voltas, diferente dos modelos de volta única da mesma série.

Qual a diferença entre o 2113A-10 e o 2119A-10?

O curso. O 2113A-10 mede 2 mm com erro máximo de ±0,007 mm; o 2119A-10 mede 5 mm com ±0,010 mm. Graduação de 0,001 mm e força de até 1,5 N são iguais nos dois.

O que quer dizer a escala 0-100-0 do 2113A-10?

Que a numeração vai de 0 a 100 e volta a 0 dentro da mesma volta, somando 200 divisões de 0,001 mm, ou seja 0,2 mm por volta do ponteiro.

O erro de ±0,007 mm vale em qualquer trecho do curso do 2113A-10?

Não: esse é o erro acumulado no curso inteiro de 2 mm. Em trechos menores o limite é menor, começando em ±0,002 mm para uma décima de volta.

O 2113A-10 pode substituir um comparador de 0,01 mm?

Na maior parte das aplicações sim, com a vantagem da resolução. O que muda é a leitura: 200 divisões por volta exigem mais atenção do operador que as 100 de um modelo de centésimos.

O aro maior do 2113A-10 aceita os mesmos acessórios da série?

Os limitadores de tolerância encaixam no aro e por isso seguem a medida dele. A ponta de contato é a padrão da linha, rosca M2,5 × 0,45, comum a toda a Série 2.

Qualidade Garantida

Certificações e Tecnologias

O que acompanha o 2113A-10 de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
