Relógio Comparador 5mm 0,001mm Tampa Com Orelha Anti-Travamento de Fuso 2119A-10

Relógio Comparador 5mm 0,001mm Tampa Com Orelha Anti-Travamento de Fuso 2119A-10

Name: Relógio Comparador 5mm 0,001mm Tampa Com Orelha Anti-Travamento de Fuso 2119A-10
Brand: Mitutoyo
SKU: 2119A-10
Price: 1092.62 BRL
Availability: InStock

SKU: 2119A-10

Melhor Oferta

de: R$1.353,09 15% Economize R$202,96

por: R$1.092,62 À vista no PIX com 5% OFF

ou R$1.150,13 em até 6x de R$191,69 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

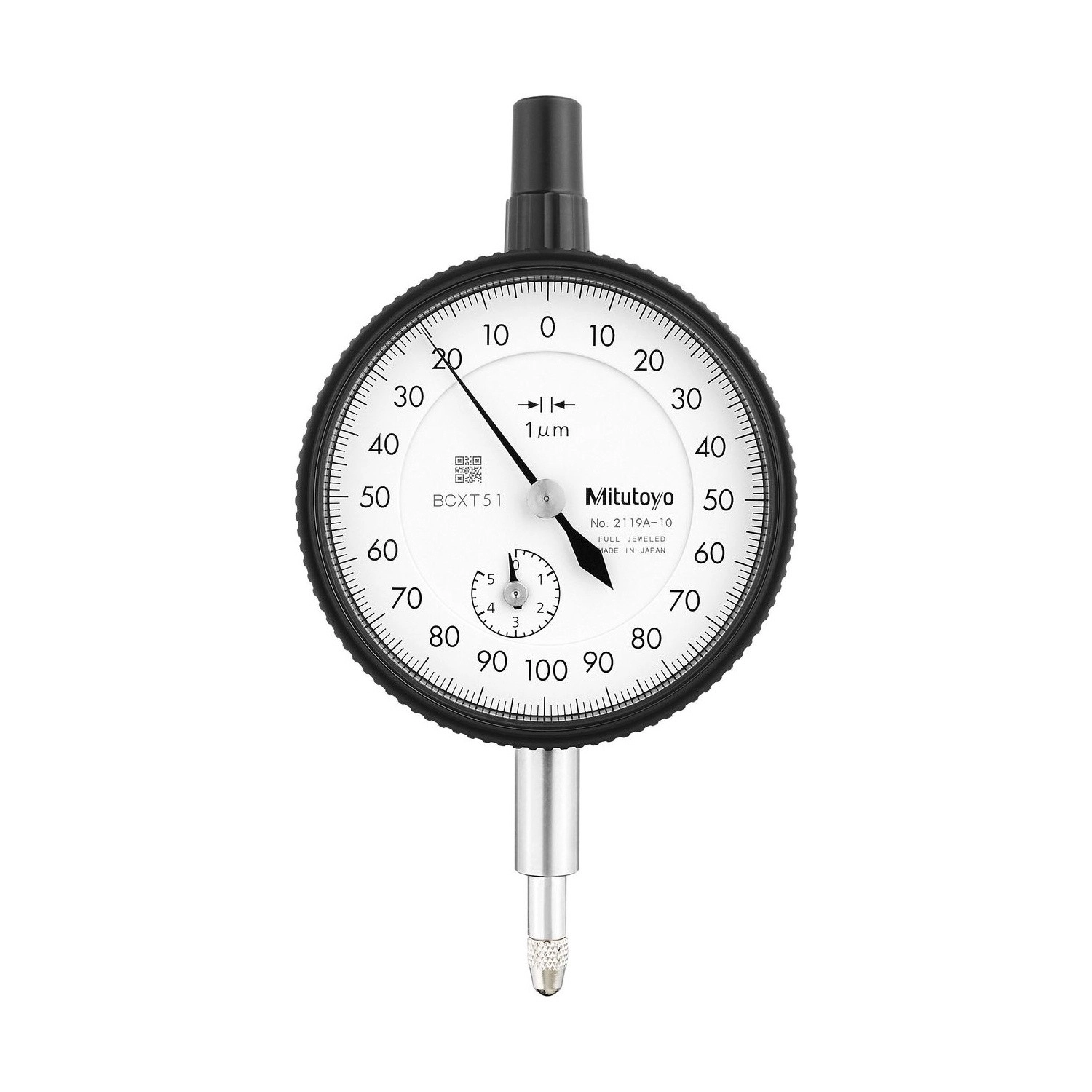

O Relógio Comparador Analógico Mitutoyo 2119A-10 é o de maior curso entre os modelos de graduação de 0,001 mm da Série 2: 5 mm lidos em divisões de um micrometro, a 0,2 mm por volta do ponteiro.

O erro máximo permitido no curso todo é de ±0,010 mm, com histerese e repetibilidade de 0,003 mm e 0,001 mm. A escala é 0-100-0, com 200 divisões por volta.

É da linha de aro de ø57 mm, com mancais com joias e construção vedada contra óleo e água. Força de medição de até 1,5 N.

Capacidade 5 mm · graduação 0,001 mm
Erro máximo ±0,010 mm · repetibilidade 0,001 mm
Escala 0-100-0, 0,2 mm por volta
Aro de ø57 mm · mancais com joias · força até 1,5 N

Diferenciais

Destaques do produto

O que distingue o 2119A-10 dentro da Série 2.

O maior curso da série nesta resolução, para peça de geometria variável.

0,2 mm por volta: o ponteiro de voltas acompanha o deslocamento total.

Acumulado nos 5 mm inteiros, com histerese de 0,003 mm.

Um micrometro de dispersão ao repetir a leitura no mesmo ponto.

Sensibilidade preservada ao longo de um curso longo e de uso contínuo.

Construção fechada, para bancada com respingo e cavaco.

Especificações

Principais características

O que cada número do 2119A-10 significa na prática.

5 mm de curso CAPACIDADE

O maior entre os modelos de 0,001 mm desta série. Serve ao dispositivo em que a peça varia de milímetros mas a tolerância é de micrometros.
0,001 mm por divisão GRADUAÇÃO

Um micrometro por divisão ao longo de 5 mm, o que dá 5.000 divisões no curso inteiro, distribuídas em vinte e cinco voltas.
±0,010 mm no curso todo ERRO MÁXIMO

Acumulado nos 5 mm. Em trechos curtos o limite é bem menor: uma décima de volta fica em ±0,0035 mm.
0,001 mm REPETIBILIDADE

Um micrometro no mesmo ponto. É o dobro da dispersão do 2113A-10, o que acompanha o curso duas vezes e meia maior.
Até 1,5 N FORÇA DE MEDIÇÃO

Mantida em relação aos modelos de curso menor, apesar da mola mais longa que o curso exige.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 2119A-10 é a escolha certa.

Desafio Peça que varia milímetros com tolerância de micrometros

Comparador de curso curto não alcança a variação, e o de 0,01 mm não enxerga a tolerância. Fica-se entre dois instrumentos errados.

Solução

O 2119A-10 cobre 5 mm de variação lendo em divisões de 0,001 mm.

Desafio Dispositivo de controle que atende várias peças

Trocar de comparador a cada modelo de peça significa reajustar o dispositivo e reconferir a origem toda vez.

Solução

Com 5 mm de curso, o 2119A-10 acomoda mais de um modelo de peça no mesmo dispositivo.

Desafio Ler micrometro em mostrador apertado

Duzentas divisões por volta em aro pequeno tornam a leitura duvidosa justamente onde a resolução deveria ajudar.

Solução

O 2119A-10 usa o aro de ø57 mm, o maior da série, que separa as divisões.

Desafio Curso longo que enrijece o mecanismo

Mais curso costuma significar mais atrito interno, e o instrumento passa a responder mal a deslocamentos pequenos.

Solução

Os mancais com joias do 2119A-10 mantêm o atrito baixo, e a repetibilidade fica em 0,001 mm mesmo com 5 mm de curso.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,5N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-5mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,01mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Com orelha
Histerese: 0,003mm
Repetibilidade: 0,001mm

Detalhes técnicos

Modelo: Multivolta: 0,2 mm por volta do ponteiro, vinte e cinco voltas no curso total
Tipo de escala: Contínua, 0-100-0: 200 divisões de 0,001 mm por volta
Aro: ø57 mm, o aro maior da Série 2
Mancais: Com joias, para sensibilidade e durabilidade do mecanismo
Construção: Vedada contra óleo e água; revestimento antirreflexo e duro sobre a escala
Geração: A. Limitadores de tolerância e trava do visor são opcionais nesta geração
Fuso e canhão: Aço inoxidável temperado de alta tenacidade
Ponta de contato: Metal duro, rosca M2,5 × 0,45
Lente: Cristal com revestimento resistente a riscos e produtos químicos
Diâmetro do canhão: ø8 mm
Fixação: Pelo canhão ou pela orelha da tampa traseira, com a ponta voltada para baixo
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspeção fornecido como padrão
Documento de referência: Catálogo geral Mitutoyo p2025, seção Série 2

Variações da série

Outros modelos da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação
2900S-10	Com orelha	0,08 mm	0,001 mm
2900S-70	Com orelha	0,08 mm	0,001 mm
2900A-10	Com orelha	0,08 mm	0,001 mm
2901A-10	Com orelha	0,16 mm	0,001 mm
2929S	Com orelha	0,8 mm	0,01 mm
2929A	Com orelha	0,8 mm	0,01 mm
2109A-10	Com orelha	1 mm	0,001 mm
2109AB-10	Lisa	1 mm	0,001 mm
2959SB	Lisa	1,6 mm	0,01 mm
2113A-10	Com orelha	2 mm	0,001 mm
2119S-10	Com orelha	5 mm	0,001 mm
2119A-10 (este)	Com orelha	5 mm	0,001 mm
2046A-60	Com orelha	10 mm	0,01 mm
2050A	Com orelha	20 mm	0,01 mm
2050AB	Lisa	20 mm	0,01 mm
2052A	Com orelha	30 mm	0,01 mm
2052AB	Lisa	30 mm	0,01 mm
2414A	Com orelha	0,5"	0,001"
2416A-10	Com orelha	1"	0,001"

Itens inclusos

Relógio comparador analógico 2119A-10
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 2119A-10 e o 2119S-10?

A geração. Os dois medem 5 mm com graduação de 0,001 mm. O que muda é o que acompanha: na geração S os limitadores de tolerância vêm de fábrica, na A são acessório opcional.

Quantas voltas o ponteiro do 2119A-10 dá no curso todo?

Vinte e cinco. Cada volta cobre 0,2 mm e o curso é de 5 mm, por isso o ponteiro de voltas é essencial para saber em que ponto do curso a leitura está.

Por que a repetibilidade do 2119A-10 é maior que a do 2113A-10?

Porque o curso é duas vezes e meia maior. O 2113A-10 fica em 0,0005 mm ao longo de 2 mm; o 2119A-10 fica em 0,001 mm ao longo de 5 mm.

O erro de ±0,010 mm do 2119A-10 vale em qualquer trecho?

Não. É o erro acumulado no curso inteiro de 5 mm. Em uma décima de volta o limite é de ±0,0035 mm, e vai crescendo conforme o trecho medido aumenta.

O 2119A-10 é melhor que o 2113A-10?

É maior, não melhor. Se a variação da peça cabe em 2 mm, o 2113A-10 entrega erro e repetibilidade menores. O 2119A-10 existe para quando 2 mm não bastam.

O curso maior do 2119A-10 exige algum cuidado a mais?

O mesmo cuidado da série, com atenção ao fuso mais longo: não forçar o fim de curso, fixar com a ponta voltada para baixo e evitar impacto no fuso ao apoiar a peça.

Qualidade Garantida

Certificações e Tecnologias

O que acompanha o 2119A-10 de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
