Relógio Comparador Dig 12,7mm/ 0,0005mm ID-F- 543-855B-D

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-F- 543-855B-D - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-F- 543-855B-D

Name: Relógio Comparador Dig 12,7mm/ 0,0005mm ID-F- 543-855B-D
SKU: 543-855B-D
Price: 4926.59 BRL
Availability: InStock

SKU: 543-855B-D

Melhor Oferta

de: R$5.291,71 2% Economize R$105,83

por: R$4.926,59 À vista no PIX com 5% OFF

ou R$5.185,88 em até 6x de R$864,31 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Adaptador AC de 5,9 V e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

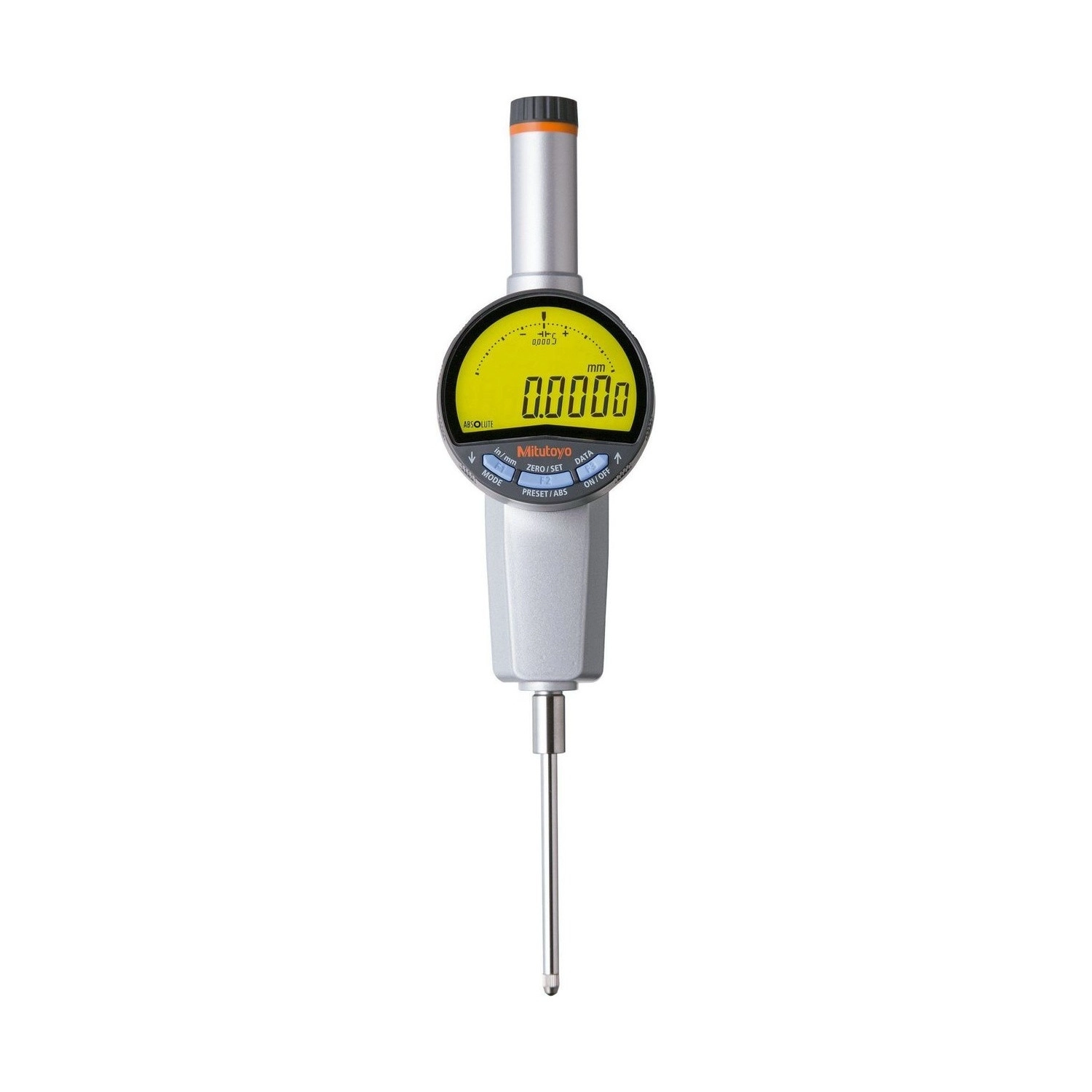

O Relógio Comparador Digital ABSOLUTE ID-F Mitutoyo 543-855B-D é o modelo de 12,7 mm da linha ID-F, a linha de tela retroiluminada da série 543. É o menor curso da família e o único dos quatro com tampa traseira lisa.

O que separa o ID-F do ID-C não é a medição, é a tela e a alimentação. O display tem 7 dígitos, barra analógica e retroiluminação de duas cores, o que faz o julgamento GO/NG aparecer como cor e não como número. E o instrumento é alimentado por adaptador AC de 5,9 V, sem pilha para trocar.

A exatidão é de 0,0025 mm, com histerese e repetibilidade de 0,002 mm. A resolução é selecionável entre 0,0005, 0,001 e 0,01 mm, a força de medição é de 1,5 N ou menor e a massa de 170 g. A letra D no fim do código indica o padrão de tomada CEE do adaptador.

Capacidade 12,7 mm · tampa traseira lisa
Exatidão 0,0025 mm · histerese e repetibilidade 0,002 mm
Tela retroiluminada de 2 cores · barra analógica
Alimentação por adaptador AC · força 1,5 N · 170 g

Diferenciais

Destaques do produto

O que distingue o 543-855B-D dentro da linha 543 ID-F.

O resultado GO/NG aparece como cor, não como número.

Adaptador AC de 5,9 V, sem pilha para trocar.

Melhor que a do ID-C no mesmo curso.

Mostra a posição dentro da faixa, além do número.

O único dos quatro ID-F com traseira plana.

O computador lê, configura e controla o instrumento.

Especificações

Principais características

O que cada número do 543-855B-D significa na prática.

7 dígitos, 2 cores, barra analógica DISPLAY

É o que define a linha ID-F. A retroiluminação muda de cor no julgamento GO/NG, então a conferência de lote vira leitura de cor, sem interpretar número a cada peça.
Adaptador AC de 5,9 V ALIMENTAÇÃO

O instrumento fica ligado na tomada. Não há pilha para acabar no meio do turno, e em contrapartida ele depende de ponto de energia na bancada.
0,0025 mm EXATIDÃO

Erro máximo permitido no curso de 12,7 mm. É melhor que os 0,003 mm do ID-C de mesma capacidade.
12,7 mm, 1,5 N ou menor CAPACIDADE E FORÇA

O menor curso da linha ID-F e a menor força dela.
Lisa, 170 g TAMPA TRASEIRA

Traseira plana, para montagem em suporte. É o único dos quatro modelos ID-F desta lista com tampa lisa.

Soluções

Quais problemas resolve

Situações de medição em que o 543-855B-D é a escolha certa.

Desafio Interpretar número a cada peça na conferência

Em lote grande, ler o valor e comparar com o limite a cada peça cansa e abre espaço para engano justamente quando o volume aumenta.

Solução

No 543-855B-D o julgamento GO/NG muda a cor da tela, e a conferência passa a ser leitura de cor.

Desafio Pilha que acaba no meio do turno

Comparador a pilha para de funcionar sem aviso, e a troca acontece com a peça na bancada.

Solução

O 543-855B-D é alimentado por adaptador AC e não depende de pilha.

Desafio Acompanhar movimento além do valor final

Só o número não mostra se a peça está subindo, descendo ou oscilando, o que importa em batimento e em ajuste.

Solução

A barra analógica do 543-855B-D mostra a posição dentro da faixa junto com o número.

Desafio Coletar dado e configurar o instrumento à mão

Saída de dados comum só envia a leitura, e qualquer ajuste continua sendo feito botão a botão no aparelho.

Solução

O 543-855B-D usa Digimatic S1, bidirecional: o computador lê, configura e controla o instrumento.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-F
Força de medição: 1,5N ou menor
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
Exatidão (mm): ±0,0025mm
Proteção IP: IP30
Exatidão: 0,0025mm
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Capacidade: 12,7 mm
Tampa traseira: Lisa, sem furo de fixação
Alimentação: Adaptador AC de 5,9 V, não usa pilha
Display: LCD de 7 dígitos, com sinal e barra analógica, retroiluminação de 2 cores
Velocidade de resposta: Ilimitada
Massa: 170 g

Funções

Funções de operação do 543-855B-D

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio.

Julgamento GO/NG em cor

Define limite mínimo e máximo, e a retroiluminação da tela muda de cor conforme a peça passa ou não. O operador lê o resultado sem interpretar número.

Barra analógica

Além do número, a tela mostra uma barra que indica a posição dentro da faixa, o que ajuda em medição de batimento e em ajuste.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está.

Digimatic S1

Protocolo bidirecional próprio da Mitutoyo: além de enviar a leitura, permite que o computador configure e controle o instrumento e identifique qual aparelho está conectado.

Conversão pol/mm

Alterna a unidade no próprio visor.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos ID-F da série 543 disponíveis na loja

Código	Capacidade	Exatidão	Força de medição
543-855B-D (este)	12,7 mm	0,0025 mm	1,5 N ou menor
543-851	25,4 mm	0,0025 mm	1,8 N ou menor
543-852	1" / 25,4 mm	0,00010 pol	1,8 N ou menor
543-853	50,8 mm	0,004 mm	2,3 N ou menor
543-854	2" / 50,8 mm	0,00016 pol	2,3 N ou menor
543-857	50,8 mm	0,003 mm	2,3 N ou menor
543-858	2" / 50,8 mm	0,00012 pol	2,3 N ou menor

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 543-855B-D e os modelos ID-C?

A tela e a alimentação. O 543-855B-D tem display retroiluminado de duas cores com barra analógica e funciona por adaptador AC; os ID-C têm display comum e usam pilha. A exatidão também é melhor: 0,0025 contra 0,003 mm no mesmo curso.

O "B" no código do 543-855B-D quer dizer o quê?

Indica a tampa traseira lisa, sem o furo de fixação por parafuso. É a mesma convenção usada na linha ID-C.

O que significa a letra no fim do código do 543-855B-D?

É o padrão de tomada e certificação do adaptador, não uma diferença de medição. O catálogo lista: A para UL/CSA e PSE, D para CEE, DC para CCC, E para BS, K para KC, e sem letra para JIS/100 V. Todos medem igual.

O 543-855B-D funciona a pilha?

Não. O 543-855B-D é alimentado por adaptador AC de 5,9 V e fica ligado na tomada. É a diferença central em relação à linha ID-C, que usa bateria.

Por que a leitura do 543-855B-D não repete perto do fim de curso?

A repetibilidade não é garantida nos 0,2 mm a partir do ponto de repouso mais baixo. Ao definir a origem ou um preset, levante o fuso pelo menos 0,2 mm antes.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-855B-D traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic com protocolo S1, bidirecional: o computador lê, configura e controla o instrumento.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
