Relógio Comparador Dig 50,8mm/ 0,0005mm alta exatidão ID-F- 543-857A

Relógio Comparador Dig 50,8mm/ 0,0005mm alta exatidão ID-F- 543-857A - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 50,8mm/ 0,0005mm alta exatidão ID-F- 543-857A

Name: Relógio Comparador Dig 50,8mm/ 0,0005mm alta exatidão ID-F- 543-857A
SKU: 543-857

SKU: 543-857

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Adaptador AC de 5,9 V e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

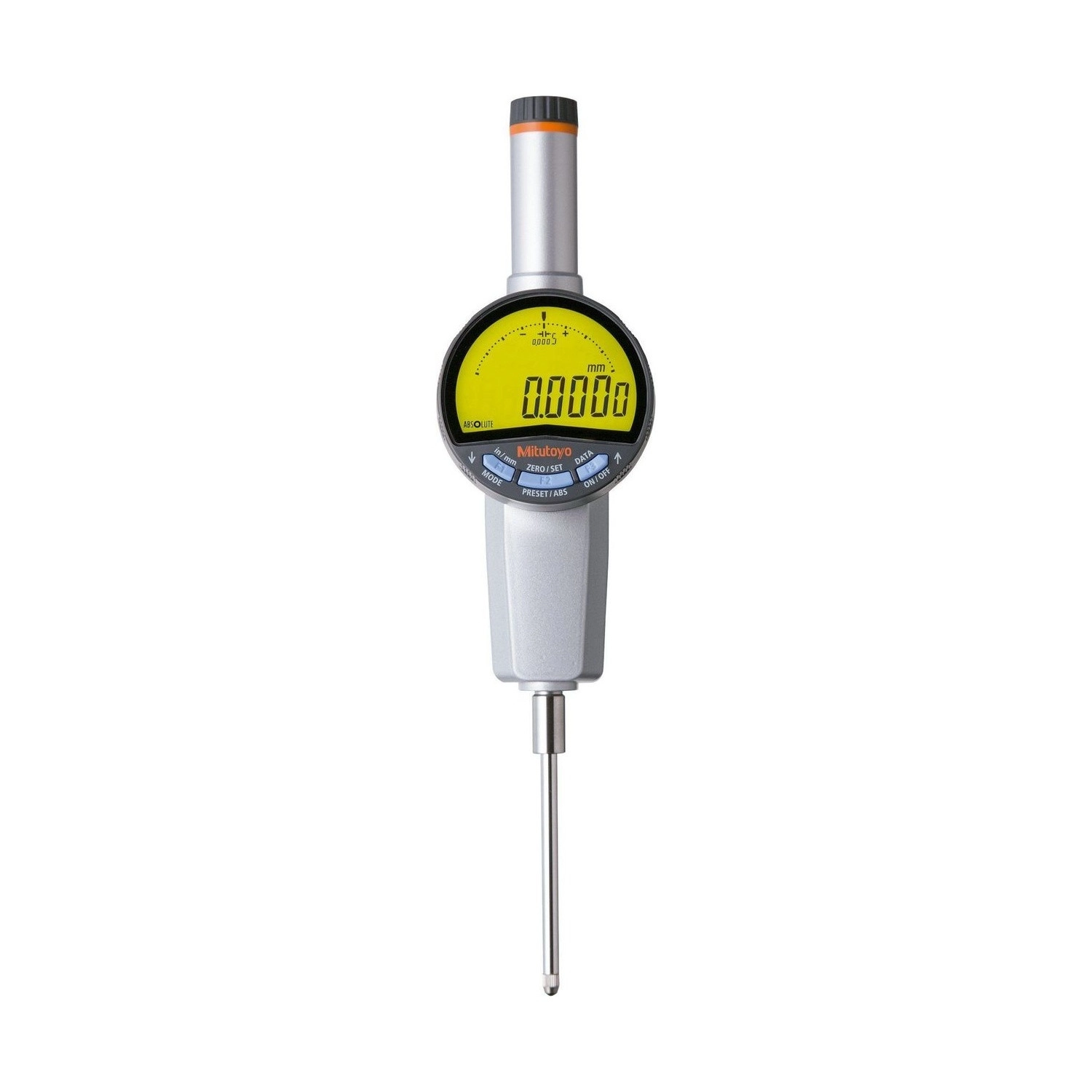

O Relógio Comparador Digital ABSOLUTE ID-F Mitutoyo 543-857 é a versão de alta exatidão do curso de 50,8 mm na linha de tela retroiluminada da série 543: 0,003 mm de erro máximo, contra 0,004 mm do 543-853.

Fora a exatidão, os dois são o mesmo instrumento: mesmo curso, mesma resolução selecionável entre 0,0005, 0,001 e 0,01 mm, mesma histerese e repetibilidade de 0,002 mm, mesma força de 2,3 N ou menor e mesma massa de 330 g.

Traz o display de 7 dígitos com barra analógica e retroiluminação de duas cores, alimentação por adaptador AC de 5,9 V e velocidade de resposta ilimitada.

Capacidade 50,8 mm · versão de alta exatidão
Exatidão 0,003 mm · contra 0,004 mm do 543-853
Tela retroiluminada de 2 cores · resposta ilimitada
Adaptador AC · força 2,3 N ou menor · 330 g

Diferenciais

Destaques do produto

O que distingue o 543-857 dentro da linha 543 ID-F.

A melhor do curso de 50,8 mm na linha.

O maior da linha ID-F.

Tudo o mais é idêntico entre os dois.

GO/NG aparece como cor.

Acompanha deslocamento rápido do fuso.

Bidirecional, para leitura e controle.

Especificações

Principais características

O que cada número do 543-857 significa na prática.

0,003 mm EXATIDÃO

A razão de existir deste modelo. No curso de 50,8 mm, é o menor erro máximo da linha ID-F, um quarto de micrometro abaixo do 543-853.
50,8 mm CAPACIDADE

O maior curso da linha, o mesmo do 543-853.
Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

As três resoluções da linha, escolhidas no próprio instrumento.
7 dígitos, 2 cores, barra analógica DISPLAY

A tela muda de cor no julgamento GO/NG e mostra a posição dentro da faixa.
2,3 N ou menor, 330 g FORÇA E MASSA

Iguais às do 543-853: entre os dois, o que muda é só o erro máximo permitido.

Soluções

Quais problemas resolve

Situações de medição em que o 543-857 é a escolha certa.

Desafio Tolerância apertada no curso de 50,8 mm

No curso longo o erro máximo costuma subir, e a peça de tolerância apertada deixa de caber no instrumento que tem a capacidade certa.

Solução

O 543-857 mantém 0,003 mm de erro máximo em 50,8 mm de curso.

Desafio Comprar o modelo de curso certo e exatidão errada

Os dois modelos de 50,8 mm da linha parecem iguais na prateleira, e a diferença só aparece na calibração.

Solução

A página do 543-857 diz o que o separa do 543-853: 0,003 contra 0,004 mm, e nada mais.

Desafio Conferência de lote lendo número

Comparar valor com limite peça a peça é lento em volume alto.

Solução

O julgamento GO/NG do 543-857 muda a cor da tela.

Desafio Pilha acabando em instrumento de uso contínuo

Em bancada que mede o dia inteiro, a troca de pilha interrompe o trabalho sem aviso.

Solução

O 543-857 é alimentado por adaptador AC e fica ligado na tomada.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-F
Força de medição: 2,3N ou menor
Bateria: Adaptador CA (5,9 V)
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-50,8mm
Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
Exatidão (mm): ±0,003mm
Exatidão: 0,003mm
Saída de Dados: Sim
Tecnologia: Absolute
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Capacidade: 50,8 mm
Alimentação: Adaptador AC de 5,9 V, não usa pilha
Display: LCD de 7 dígitos, com sinal e barra analógica, retroiluminação de 2 cores
Velocidade de resposta: Ilimitada
Massa: 330 g

Funções

Funções de operação do 543-857

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio.

Julgamento GO/NG em cor

Define limite mínimo e máximo, e a retroiluminação da tela muda de cor conforme a peça passa ou não. O operador lê o resultado sem interpretar número.

Barra analógica

Além do número, a tela mostra uma barra que indica a posição dentro da faixa, o que ajuda em medição de batimento e em ajuste.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está.

Digimatic S1

Protocolo bidirecional próprio da Mitutoyo: além de enviar a leitura, permite que o computador configure e controle o instrumento e identifique qual aparelho está conectado.

Conversão pol/mm

Alterna a unidade no próprio visor.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos ID-F da série 543 disponíveis na loja

Código	Capacidade	Exatidão	Força de medição
543-855B-D	12,7 mm	0,0025 mm	1,5 N ou menor
543-851	25,4 mm	0,0025 mm	1,8 N ou menor
543-852	1" / 25,4 mm	0,00010 pol	1,8 N ou menor
543-853	50,8 mm	0,004 mm	2,3 N ou menor
543-854	2" / 50,8 mm	0,00016 pol	2,3 N ou menor
543-857 (este)	50,8 mm	0,003 mm	2,3 N ou menor
543-858	2" / 50,8 mm	0,00012 pol	2,3 N ou menor

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Por que escolher o 543-857 em vez do 543-853?

Pela exatidão. São o mesmo instrumento em curso, resolução, força e massa; o 543-857 tem erro máximo de 0,003 mm e o 543-853 de 0,004 mm.

O 543-857 tem exatidão melhor que a dos modelos de curso menor?

Não. Os de 12,7 e 25,4 mm ficam em 0,0025 mm. O 543-857 é o melhor do curso de 50,8 mm, não da linha inteira.

O que significa a letra no fim do código do 543-857A?

É o padrão de tomada e certificação do adaptador, não uma diferença de medição. O catálogo lista: A para UL/CSA e PSE, D para CEE, DC para CCC, E para BS, K para KC, e sem letra para JIS/100 V. Todos medem igual.

O 543-857 funciona a pilha?

Não. O 543-857 é alimentado por adaptador AC de 5,9 V e fica ligado na tomada. É a diferença central em relação à linha ID-C, que usa bateria.

Por que a leitura do 543-857 não repete perto do fim de curso?

A repetibilidade não é garantida nos 0,2 mm a partir do ponto de repouso mais baixo. Ao definir a origem ou um preset, levante o fuso pelo menos 0,2 mm antes.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-857 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic com protocolo S1, bidirecional: o computador lê, configura e controla o instrumento.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
