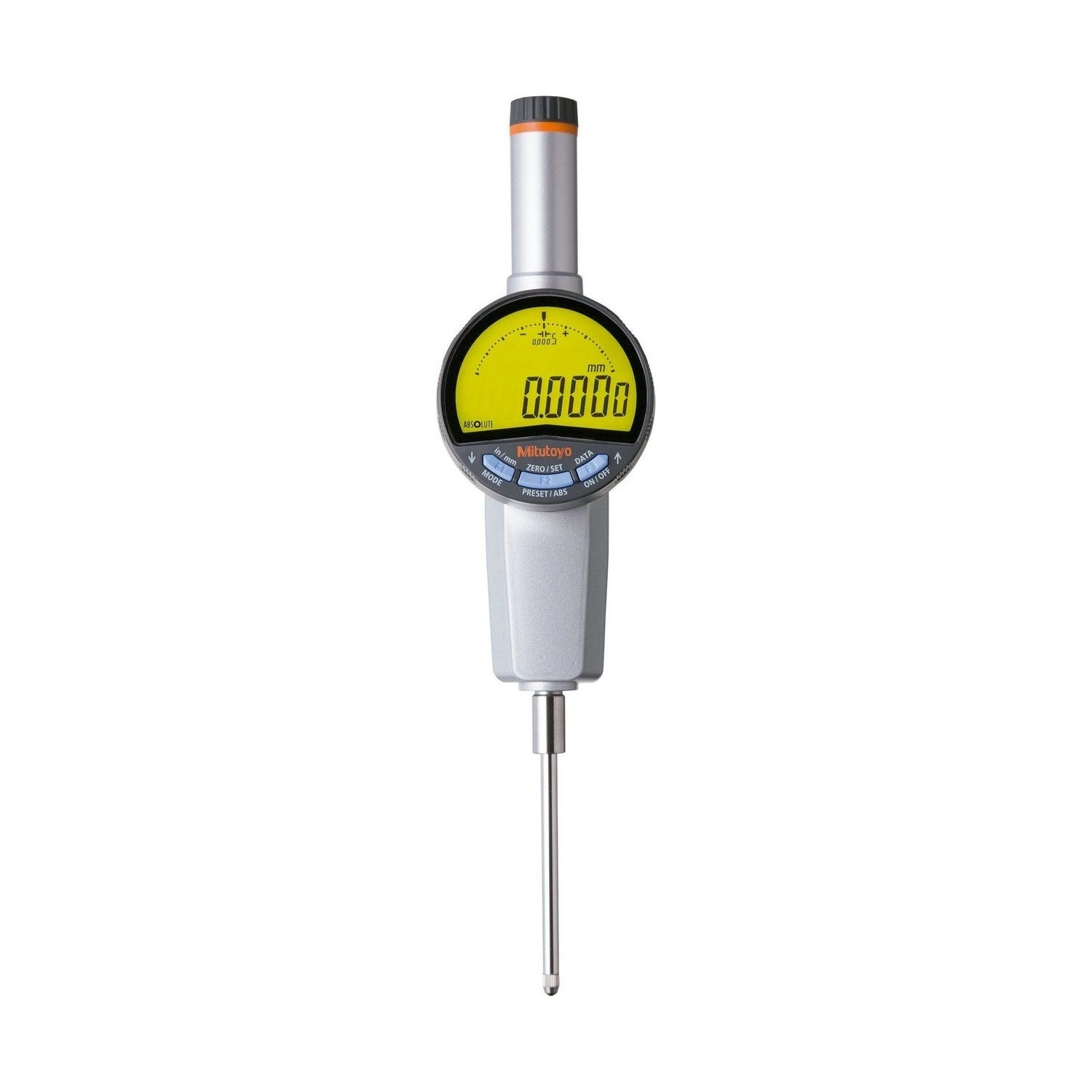

O Relógio Comparador Digital ABSOLUTE ID-F Mitutoyo 543-854 é a versão de dupla unidade do curso de 2" / 50,8 mm, o mais longo da linha ID-F.
A exatidão declarada é de 0,00016 pol, que são 0,004 mm, a mesma do 543-853, o irmão métrico de mesmo curso. Dobrar o curso em relação ao modelo de 1" custa exatidão, e o catálogo diz quanto: 0,00010 vira 0,00016 pol.
A força de medição sobe para 2,3 N ou menor e a massa para 330 g, porque a mola precisa vencer o curso maior. O resto é a linha ID-F: tela de duas cores, adaptador AC e Digimatic S1.
O que distingue o 543-854 dentro da linha 543 ID-F.
2" / 50,8 mm, com as duas escalas de leitura.
0,00016 pol, que são 0,004 mm: o mesmo do 543-853.
O julgamento GO/NG do 543-854 aparece como cor da retroiluminação, não como número para interpretar.
Adaptador AC de 5,9 V alimenta o 543-854: nada de carga acabando no meio do turno.
Bidirecional: o computador lê a medida do 543-854, configura o instrumento e o identifica.
Em 2" / 50,8 mm de curso, não existe erro por mover o fuso rápido demais.
O que cada número do 543-854 significa na prática.
O curso mais longo dos ID-F vendidos aqui.
0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pol em polegada e 0,0005 / 0,001 / 0,01 mm em milímetro, selecionáveis.
Equivale a 0,004 mm. O curso maior admite mais desvio.
Maior que a do modelo de 1": curso longo pede mola mais firme.
Pede suporte firme; não é instrumento de mão.
Situações de medição em que o 543-854 é a escolha certa.
Ler desenho em polegada e medir em instrumento métrico obriga a converter a cada peça, e no curso de 2" / 50,8 mm a conta se repete muitas vezes.
O 543-854 alterna a unidade no próprio relógio, e o valor sai já na unidade do desenho.
Poucos relógios passam de duas polegadas de curso mantendo leitura em polegada; improvisar com bloco-padrão soma erro a cada troca de referência.
O 543-854 percorre as duas polegadas numa montagem só, lendo direto na unidade do desenho.
Acima de 25,4 mm o modelo de 1" não alcança, e trocar a referência no meio da medição soma erro.
Os 50,8 mm do 543-854 cobrem a faixa numa montagem só.
Comparar o modelo de 2" com o de 1" pela exatidão leva a rejeitar peça boa.
A página declara: 0,00016 pol aqui, contra 0,00010 pol no 543-852.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio.
Define limite mínimo e máximo, e a retroiluminação da tela muda de cor conforme a peça passa ou não. O operador lê o resultado sem interpretar número.
Além do número, a tela mostra uma barra que indica a posição dentro da faixa, o que ajuda em medição de batimento e em ajuste.
Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está.
Protocolo bidirecional próprio da Mitutoyo: além de enviar a leitura, permite que o computador configure e controle o instrumento e identifique qual aparelho está conectado.
Alterna a unidade no próprio visor.
Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.
O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.
Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.
O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.
Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.
Qual a diferença entre o 543-854 e o 543-858?
Só a exatidão. Os dois têm 2" / 50,8 mm e leem nas duas unidades; o 543-854 é de 0,00016 pol (0,004 mm) e o 543-858 é de 0,00012 pol (0,003 mm). Se a tolerância da peça é apertada, o modelo é o 858.
A exatidão do 543-854 vale em todo o curso?
Vale. Os 0,00016 pol são o erro máximo admissível na faixa total, e não só num trecho dela. A histerese e a repetibilidade são de 0,00008 pol, metade desse valor.
O 543-854 pode ficar ligado o dia todo?
Pode, e é para isso que a linha foi feita: a alimentação é por adaptador AC de 5,9 V, sem pilha para descarregar. Em posto de medição contínua, isso elimina a parada para troca.
Como o 543-854 alterna entre polegada e milímetro?
A troca é feita no próprio relógio, sem cabo nem software. O 543-854 guarda as duas escalas: 0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pol em polegada e 0,0005 / 0,001 / 0,01 mm em milímetro, cada uma com a sua lista de resoluções selecionáveis.
Trocar de unidade muda a exatidão do 543-854?
Não. A exatidão é uma só, do instrumento: 0,00016 pol, que é 0,004 mm. O catálogo declara o valor em polegada porque este é o modelo de dupla unidade, e a conversão fecha com a do 543-853, que é o mesmo instrumento só em milímetro.
O que significa a letra no fim do código do 543-854A?
É o padrão de tomada e certificação do adaptador, não uma diferença de medição. O catálogo lista: A para UL/CSA e PSE, D para CEE, DC para CCC, E para BS, K para KC, e sem letra para JIS/100 V. Todos medem igual.
O 543-854 funciona a pilha?
Não. O 543-854 é alimentado por adaptador AC de 5,9 V e fica ligado na tomada. É a diferença central em relação à linha ID-C, que usa bateria.
Por que a leitura do 543-854 não repete perto do fim de curso?
A repetibilidade não é garantida nos 0,2 mm a partir do ponto de repouso mais baixo. Ao definir a origem ou um preset, levante o fuso pelo menos 0,2 mm antes.
O que o 543-854 traz de fábrica.
Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.
Saída Digimatic com protocolo S1, bidirecional: o computador lê, configura e controla o instrumento.
Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
