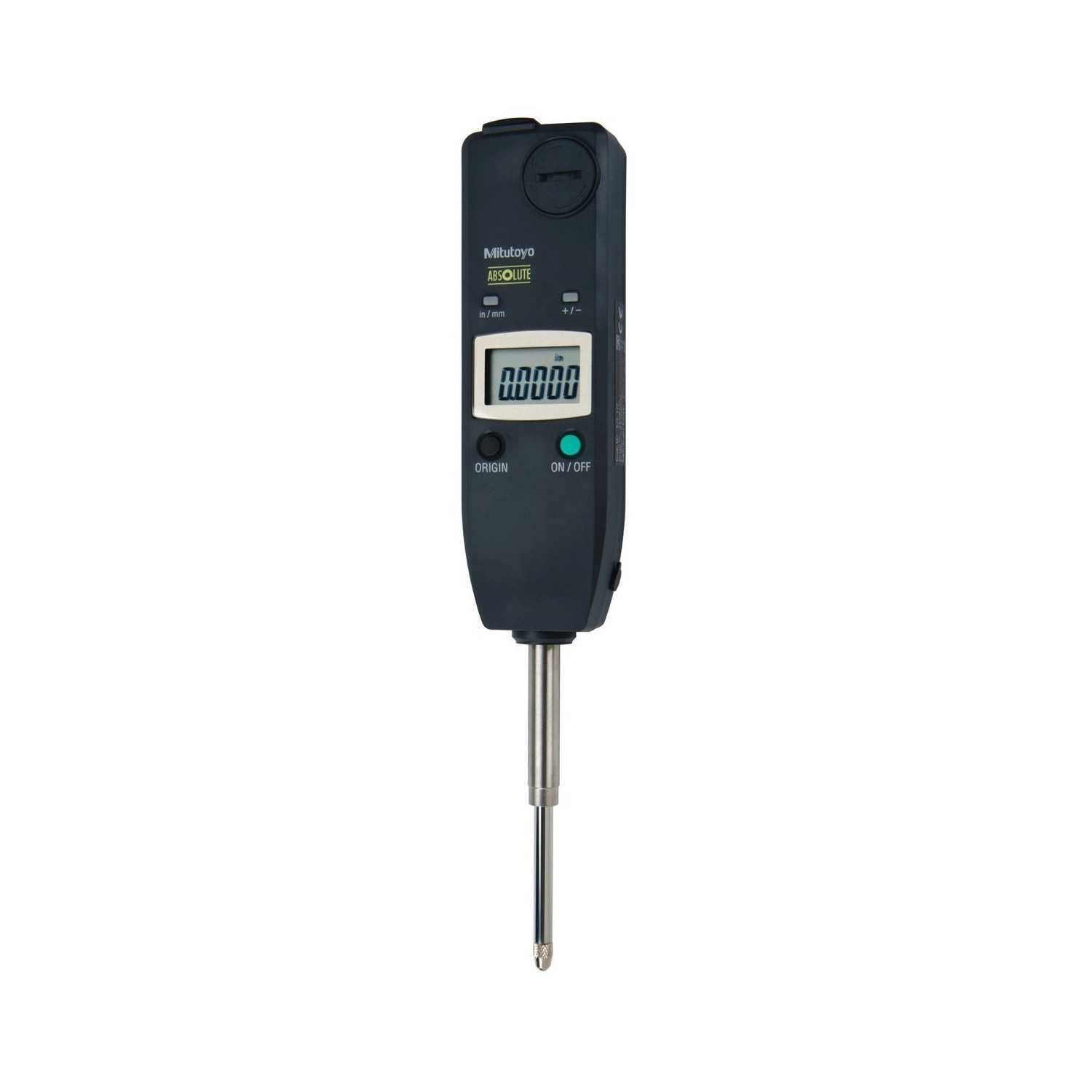

Relógio Comparador Digital ABSOLUTE 25,4mm 0,01mm ID-U Modelo Compacto e Econômico 575-122

Name: Relógio Comparador Digital ABSOLUTE 25,4mm 0,01mm ID-U Modelo Compacto e Econômico 575-122
Brand: Mitutoyo
SKU: 575-122
Price: 1590.49 BRL
Availability: InStock

SKU: 575-122

Melhor Oferta

de: R$1.969,65 15% Economize R$295,45

por: R$1.590,49 À vista no PIX com 5% OFF

ou R$1.674,20 em até 6x de R$279,03 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Pilha SR44, alavanca de levantamento e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

Modelo da linha ID-U, a de desenho slim e econômico da série 575. Mede 1" / 25,4 mm e lê em 0,0005" / 0,01 mm, nas duas unidades.

O argumento da linha é a autonomia: a pilha SR44 dura cerca de 20.000 horas de uso contínuo, ou cerca de 5 anos em uso normal. Em posto de medição repetitiva, trocar pilha é parada de linha; aqui a troca praticamente sai da rotina.

As funções são as básicas de propósito: zeragem, troca de direção, saída de dados e os dois alarmes. O sensor é ABSOLUTE, que restaura a origem sozinho ao ligar. A exatidão é de 0,02 mm na faixa total, coerente com a resolução de 0,01 mm: é instrumento de outra classe de resolução, não um ID-C mais fraco.

Capacidade 1" / 25,4 mm · força 1,8 N ou menor
Resolução 0,0005" / 0,01 mm · polegada e milímetro
Exatidão 0,02 mm · repetibilidade 0,01 mm
Bateria de 20.000 horas · ABSOLUTE

Compre junto

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Diferenciais

Destaques do produto

O que distingue o 575-122 entre os relógios comparadores digitais.

Cerca de 5 anos em uso normal com uma pilha SR44. A troca sai da rotina.

A origem volta sozinha ao ligar, e não há erro por excesso de velocidade do fuso.

1" ou 25,4 mm, 0,0005" ou 0,01 mm, alternados no próprio relógio.

Funções básicas de propósito: o que encarece instrumento é o que ele não tem.

Conector tipo F, para levar a leitura ao computador sem digitar.

A 21EAA426 vem de fábrica, e não como acessório à parte.

Especificações

Principais características

O que cada número do 575-122 significa na prática.

1" / 25,4 mm Capacidade

Curso longo de relógio comparador, nas duas unidades.
0,0005" / 0,01 mm Resolução

É o passo do mostrador. O ID-U não tem resolução selecionável como os ID-C.
0,02 mm Exatidão (E MPE)

Erro máximo admissível na faixa total. É o número que se compara com a tolerância da peça.
0,01 mm Repetibilidade

Quanto a leitura varia ao repetir a mesma medição, e é o dado que mais importa em medição comparativa.
1,8 N ou menor Força de medição

A mesma dos ID-C de 25,4 mm: curso longo pede mola mais firme.
Cerca de 20.000 horas Autonomia

Uso contínuo com uma pilha SR44, com alarme antes de acabar.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 575-122 é a escolha certa.

Desafio Medição parada para trocar pilha

Em posto de medição repetitiva, cada troca de bateria é parada, e a pilha nunca acaba em hora boa.

Solução

As 20.000 horas de uso contínuo do 575-122 tiram a troca da rotina, e o alarme avisa antes.

Desafio Zerar o relógio toda vez que liga

Instrumento sem escala absoluta perde a origem ao desligar, e refazer o zero é tempo e é risco.

Solução

O sensor ABSOLUTE guarda a origem: ao ligar, o 575-122 já mostra a posição real.

Desafio Erro por mover o fuso rápido demais

Em escala incremental, velocidade excessiva do fuso faz a contagem pular sem avisar.

Solução

A escala ABSOLUTE não conta passos: não existe erro por excesso de velocidade.

Desafio Pagar por função que não se usa

Comprar instrumento com resolução de 0,0005 mm para medir peça com tolerância de décimo é dinheiro parado na bancada.

Solução

O 575-122 entrega 0,01 mm de resolução e 0,02 mm de exatidão, com ABSOLUTE e saída de dados, no desenho econômico da linha.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-U
Força de medição: 1,8N ou menor
Vida útil da bateria: Aprox. 20.000 horas
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-25,4mm
Alcance (in): 0-1"
Resolução (mm): 0,01mm
Resolução (in): 0,0005"
Exatidão (mm): ±0,02mm
Exatidão (in): ±0,001"
Proteção IP: IP42
Exatidão: 0,02mm
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Capacidade: 1" / 25,4 mm
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha ao ligar, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 5 dígitos, com sinal
Alimentação: Uma pilha SR44 (938882), inclusa para verificação de funcionamento
Autonomia: Cerca de 20.000 horas de uso contínuo, ou cerca de 5 anos em uso normal
Tipo de saída: Digimatic tipo F. O instrumento não tem botão de dados próprio
Tipo: ISO/JIS
Alavanca de levantamento: 21EAA426, acessório padrão

Funções

Funções de operação do 575-122

Origem e zeragem

O valor é zerado na posição em que o fuso estiver, e essa posição passa a ser a referência de todas as leituras seguintes.

Medição ABSOLUTE

A escala guarda a última origem. Ao ligar, o relógio já mostra a posição real, sem precisar zerar de novo, e não há como acumular erro por mover o fuso rápido demais com o aparelho desligado.

Troca de direção de medição

Inverte o sentido da contagem com um botão, para medir profundidade sem recolocar a peça.

Saída de dados

Envia a leitura para sistemas de coleta e de controle estatístico de processo, pelo conector Digimatic tipo F.

Alarme de bateria fraca

Avisa no mostrador antes de a tensão cair a ponto de impedir a medição.

Alarme de erro

Mostra mensagem quando a leitura não é confiável, em vez de exibir um número errado.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. USB direto no computador	06AFM380F + 06AFM386	Bancada fixa ao lado do computador
2. Cabo Digimatic 1 m	905338	Já possui coletor ou processador Digimatic
3. Cabo Digimatic 2 m	905409	Já possui coletor Digimatic · maior distância
4. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador
5. Transmissor sem fio U-WAVE-T com aviso sonoro	02AZD790F + 02AZD880H + 02AZD810E	Várias bancadas · aviso sonoro a cada envio

Opção 1

USB direto no computador

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN, Tipo F) + 06AFM386 (Software USB-ITPAK V2.0)

O Input Tool USB tipo F liga a saída Digimatic do relógio direto à porta USB do computador, com 2 m de cabo, e se comporta como um teclado. Este relógio não tem botão de dados, então a leitura é disparada pelo software USB-ITPAK V2.0, que também permite configurar o instrumento (modo Digimatic S1, bidirecional).

06AFM380FInterface Input Tool USB de Entrada Direta ITN, Tipo FVer produto →

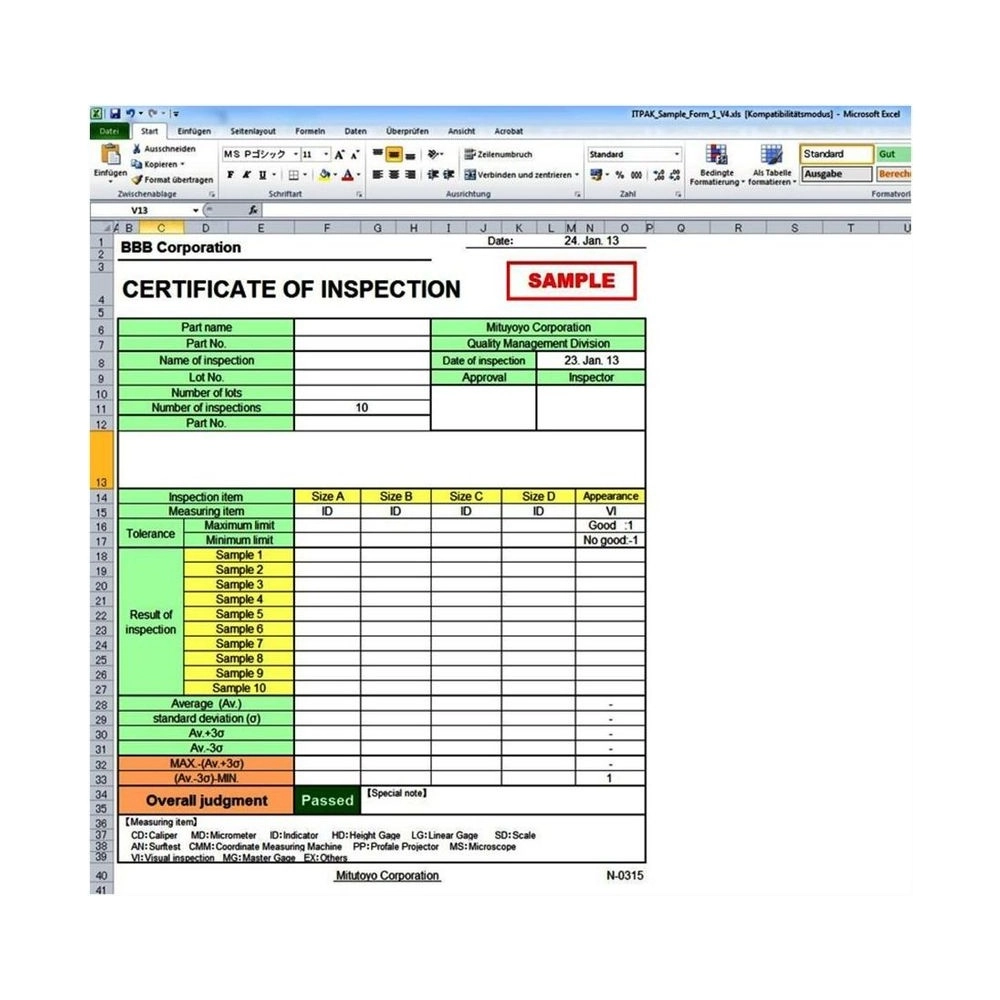

06AFM386Software USB-ITPAK V2.0Ver produto →

Opção 2

Cabo Digimatic 1 m

Você precisa destes itens: 905338 (Cabo de comunicação plano padrão reto, 1 m)

Cabo plano tipo F, sem botão DATA, que liga a saída Digimatic do relógio a um processador ou coletor Digimatic (DP-1VA LOGGER, IT-020U ou multiplexador MUX-10F), para quem já usa esse equipamento. Não liga direto ao computador.

905338Cabo de comunicação plano padrão reto, 1 mVer produto →

Opção 3

Cabo Digimatic 2 m

Você precisa destes itens: 905409 (Cabo de comunicação plano padrão reto, 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância até o coletor.

905409Cabo de comunicação plano padrão reto, 2 mVer produto →

Opção 4

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de conexão tipo F para U-WAVE-T) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo F liga o instrumento ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 5.

02AZD790FCabo de conexão tipo F para U-WAVE-TVer produto →

02AZD730HTransmissor sem fio U-WAVE-T com LED (IP67)Ver produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 5

Transmissor sem fio U-WAVE-T com aviso sonoro

Você precisa destes itens: 02AZD790F (Cabo de conexão tipo F para U-WAVE-T) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 4, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

02AZD790FCabo de conexão tipo F para U-WAVE-TVer produto →

02AZD880HTransmissor sem fio U-WAVE-T com aviso sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opções 4 e 5 acima. O modo Digimatic S1 (bidirecional, sem botão de dados integrado, caminho com cabo) exige o software USB-ITPAK.

Variações da série

Relógios comparadores digitais de 25,4 mm disponíveis na loja

Código	Linha	Resolução	Exatidão (E MPE)
575-122 (este)	ID-U · econômica	0,0005" / 0,01 mm	0,02 mm
543-720B	ID-C · padrão	0,0005 / 0,001 / 0,01 mm	0,003 mm
543-851	ID-F · tela retroiluminada	0,0005 / 0,001 / 0,01 mm	0,0025 mm

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-U
Pilha SR44 (938882), para verificação de funcionamento
Alavanca de levantamento 21EAA426
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 575-122 e um relógio da linha ID-C?

A classe de resolução. O 575-122 é da linha ID-U, econômica: resolução única de 0,01 mm e exatidão de 0,02 mm. Os ID-C de 25,4 mm têm resolução selecionável até 0,0005 mm e exatidão de 0,003 mm. Os dois são ABSOLUTE e os dois têm saída de dados; o que muda é o quanto se enxerga.

O 575-122 mede em polegada?

Mede. A faixa é de 1" / 25,4 mm e a leitura alterna entre 0,0005" e 0,01 mm no próprio relógio. O nome do produto na loja cita só o milímetro, mas o modelo é o de dupla unidade da tabela do catálogo.

No 575-122, resolução de 0,01 mm e exatidão de 0,02 mm: qual dos dois usar?

A exatidão. Resolução é o passo do mostrador; exatidão é o maior desvio admitido, e é ela que se compara com a tolerância da peça. No 575-122 a exatidão é de 0,02 mm na faixa toda, com repetibilidade de 0,01 mm.

Como o 575-122 envia a medição para o computador?

Pela saída Digimatic tipo F. Há um detalhe que o catálogo faz questão de registrar: o ID-U não tem botão de saída de dados no instrumento. No caminho com cabo, quem dispara a leitura é o software USB-ITPAK, comprado à parte. A aba de transmissão de dados mostra os três caminhos e o que cada um exige.

Por quanto tempo dura a pilha do 575-122?

Cerca de 20.000 horas de uso contínuo, ou cerca de 5 anos em uso normal, com uma pilha SR44. O valor é indicativo e varia com a frequência de uso; o instrumento mostra alarme de bateria fraca antes de a medição ficar impossível.

Qualidade Garantida

Certificações e Tecnologias

O que o 575-122 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
