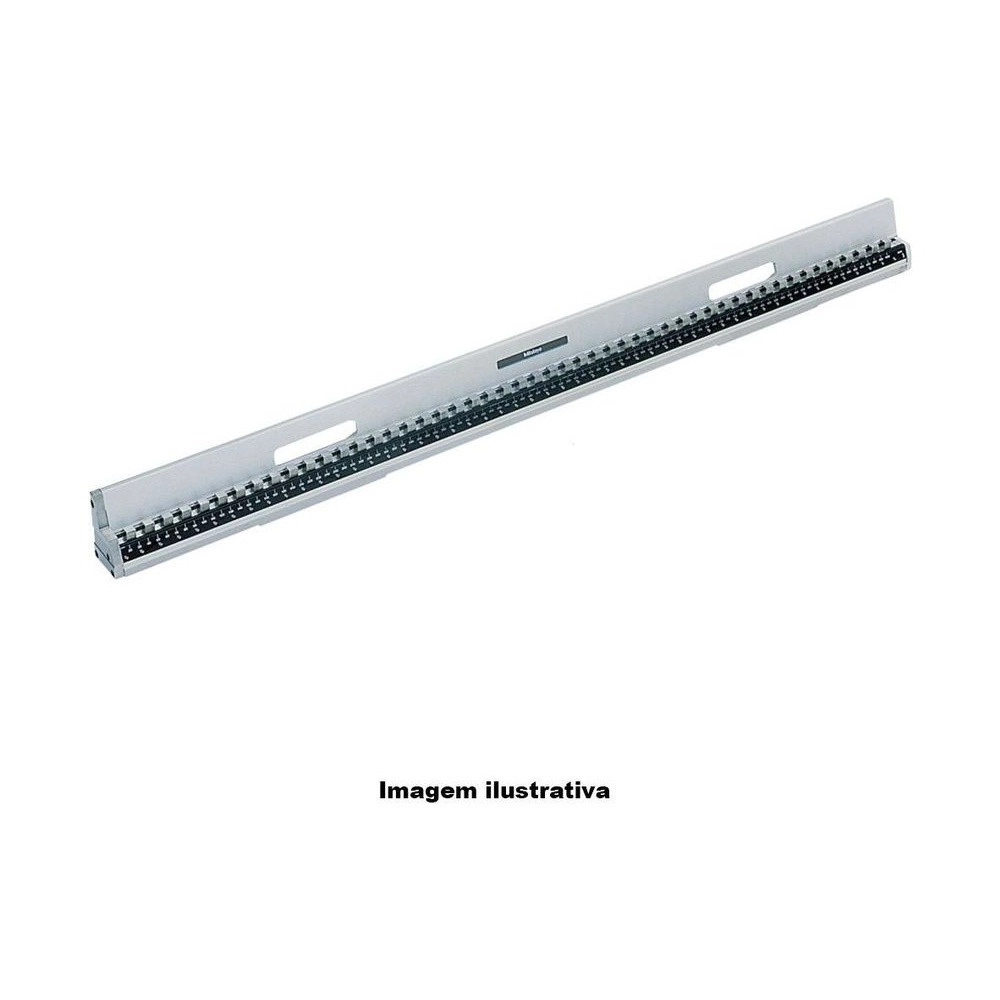

Verificar a exatidão com que a mesa de uma máquina operatriz se move e calibrar uma MMC: é para isso que existe o Padrão Escalonado de Alta Exatidão Mitutoyo 515-742, da série 515. É o Check Master de alta exatidão de 600 mm, com 7,2 kg: praticamente a massa do 515-720, que tem metade do tamanho.
Até 610 mm, o pior valor de exatidão entre blocos é ±1,8 µm, melhor que os ±2,5 µm que o Check Master padrão tem já na primeira faixa. O paralelismo é de 1,0 µm até 450 mm e de 1,5 µm acima.
A caixa de madeira e o certificado de inspeção vêm junto. Os blocos, de 10 mm, ficam em fileira, e o uso pode ser na vertical ou na horizontal; a referência de exatidão e paralelismo é a superfície de instalação do equipamento.
O que distingue o 515-742 entre os padrões escalonados Mitutoyo.
Dobro do tamanho do 515-720 com a mesma massa.
Em toda a capacidade de 600 mm.
Confere como a mesa se desloca.
Referência de comprimento ao longo do eixo.
Caixa de madeira e certificado de inspeção.
Em fileira, um degrau a cada 10 mm.
O que cada número do 515-742 significa na prática.
Na linha de alta exatidão, fica entre o 515-741, de 450 mm, e o 515-743, de 1000 mm. O catálogo também traz a linha em cerâmica, do 515-760 ao 515-764 (pág. E-30).
±1,2 µm até 310 mm, ±1,8 µm de 310 a 600 mm. O Check Master padrão de mesma capacidade, o 515-722, chega a ±3,5 µm no topo (pág. E-29).
1,0 µm até 450 mm, 1,5 µm de 450 a 600 mm. Na linha de alta exatidão, o paralelismo muda de faixa em 450 mm, não em 310 mm como a exatidão (pág. E-30).
Um degrau a cada 10 mm, como no Check Master padrão. Para trabalhar na vertical, o catálogo oferece a base de suporte 601167, opcional (pág. E-30).
Vem em caixa de madeira de série. O 515-722, de linha padrão e mesma capacidade, pesa 13 kg (págs. E-29 e E-30).
Situações de calibração em que o 515-742 é a escolha certa.
No Check Master padrão de 600 mm, o trecho alto chega a ±3,5 µm.
O 515-742 não passa de ±1,8 µm entre blocos nos 600 mm.
O Check Master padrão de 600 mm pesa 13 kg.
O 515-742 cobre a mesma capacidade com 7,2 kg.
A máquina de medição por coordenadas precisa de referência de comprimento conhecida.
O 515-742 foi feito para calibrar MMCs, além de máquinas operatrizes.
Ter um padrão para cada orientação ocupa espaço e verba.
O 515-742 pode ser usado deitado ou em pé.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
O 515-742 pode ser usado deitado?
Pode. O catálogo indica o uso nas posições vertical ou horizontal, para máquinas operatrizes e MMCs.
Qual a exatidão do 515-742?
±1,2 µm em H ≤ 310 mm, ±1,8 µm em 310 < H ≤ 610 mm; paralelismo de 1,0 µm em H ≤ 450 mm, 1,5 µm em 450 < H ≤ 1010 mm.
Quando escolher o 515-742 em vez do 515-722?
Quando a tolerância pede mais que o padrão comum. Os dois têm 600 mm; o 515-742 fica em ±1,8 µm no alto, contra ±3,5 µm, e pesa 7,2 kg contra 13 kg.
Como o espaçamento do 515-742 é distribuído?
Em blocos de 10 mm enfileirados, um a cada 10 mm da capacidade.
O 515-742 vem com certificado?
Vem com certificado de inspeção, dentro da caixa de madeira que é acessório padrão.
