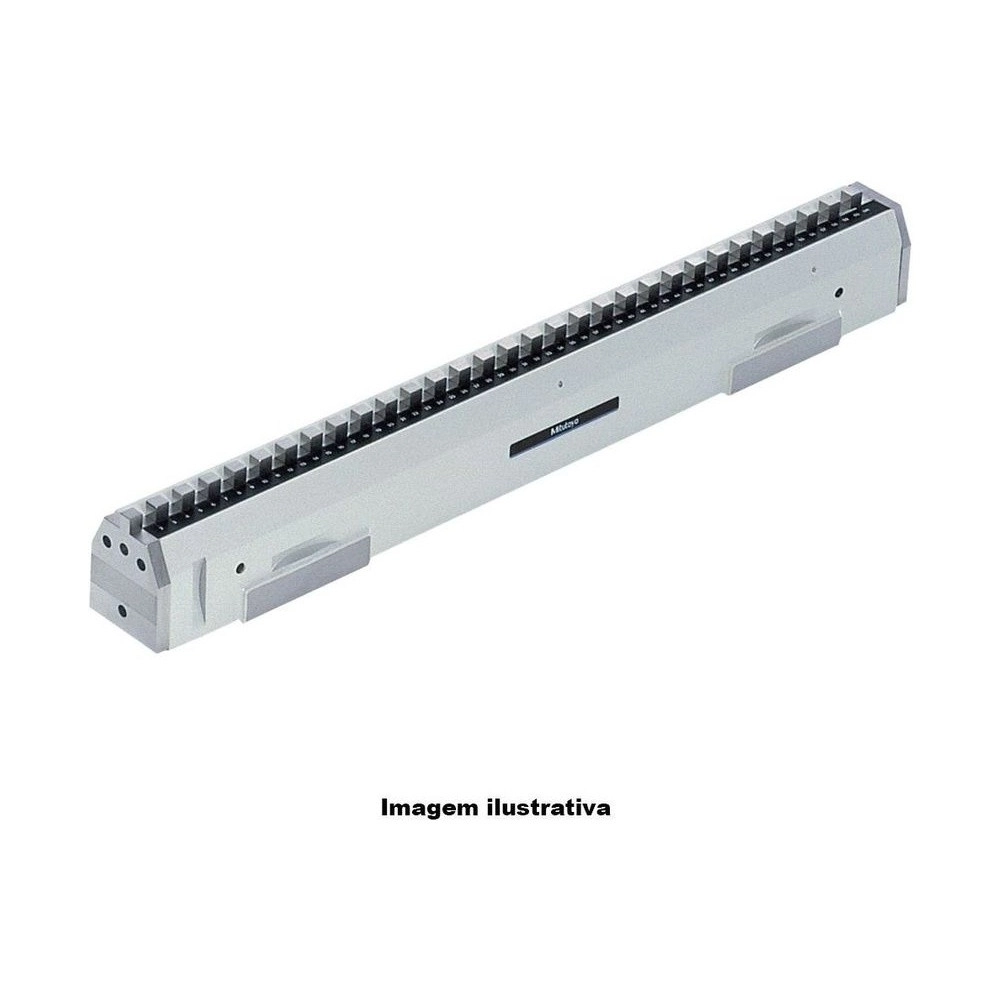

Verificar a exatidão com que a mesa de uma máquina operatriz se move e calibrar uma MMC: é para isso que existe o Padrão Escalonado Mitutoyo 515-722, da série 515. É o modelo de 600 mm, com 13 kg, o que aparece em destaque na página do catálogo da série.
Fica inteiro nas duas primeiras faixas: ±2,5 µm e 1,2 µm até 310 mm, e ±3,5 µm e 1,5 µm de 310 a 600 mm. É o maior Check Master sem a terceira faixa.
A caixa de madeira e o certificado de inspeção vêm junto. Os blocos, de 10 mm, ficam em fileira, aderidos de forma permanente numa estrutura rígida, e o uso pode ser na vertical ou na horizontal; a referência de exatidão e paralelismo é a superfície de instalação do equipamento.
O que distingue o 515-722 entre os padrões escalonados Mitutoyo.
O maior sem a terceira faixa de especificação.
De 310 a 600 mm, com 1,5 µm de paralelismo.
Confere como a mesa se desloca.
Referência de comprimento ao longo do eixo.
Caixa de madeira e certificado de inspeção.
Em fileira, um degrau a cada 10 mm.
O que cada número do 515-722 significa na prática.
Na linha padrão do Check Master, fica entre o 515-721, de 450 mm, e o 515-723, de 1000 mm. Os blocos ficam enfileirados ao longo de toda a altura (pág. E-29).
±2,5 µm até 310 mm, ±3,5 µm de 310 a 600 mm. O de alta exatidão de mesma capacidade, o 515-742, chega a ±1,8 µm no topo (pág. E-30).
1,2 µm até 310 mm, 1,5 µm de 310 a 600 mm. A linha de alta exatidão começa em 1,0 µm (pág. E-30).
Um degrau a cada 10 mm, a mesma distância do Padrão de Altura Universal 515-520; o Height Master 515-322 usa blocos de 20 mm alternados (págs. E-27 a E-29).
Vem em caixa de madeira de série. O 515-742, de alta exatidão e mesma capacidade, pesa 7,2 kg (págs. E-29 e E-30).
Situações de calibração em que o 515-722 é a escolha certa.
Com 450 mm, o padrão não chega ao fim de um eixo de meio metro.
O 515-722 cobre 600 mm.
Nos modelos de 1000 e 1500 mm, a parte acima de 610 mm tem especificação mais larga.
O 515-722 termina antes disso: o pior valor dele é ±3,5 µm.
A máquina de medição por coordenadas precisa de referência de comprimento conhecida.
O 515-722 foi feito para calibrar MMCs, além de máquinas operatrizes.
Ter um padrão para cada orientação ocupa espaço e verba.
O 515-722 pode ser usado deitado ou em pé.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
O 515-722 pode ser usado deitado?
Pode. O catálogo indica o uso nas posições vertical ou horizontal, para máquinas operatrizes e MMCs.
Qual o pior valor de exatidão do 515-722?
±3,5 µm entre blocos, no trecho de 310 a 600 mm, com 1,5 µm de paralelismo. Até 310 mm são ±2,5 µm e 1,2 µm.
Quando escolher o 515-722 em vez do 515-723?
Quando o curso a verificar não passa de 600 mm: o 515-722 pesa 13 kg, contra 22 kg, e não tem a faixa de ±5,0 µm acima de 610 mm.
Como o espaçamento do 515-722 é distribuído?
Em blocos de 10 mm enfileirados, um a cada 10 mm da capacidade.
O 515-722 vem com certificado?
Vem com certificado de inspeção, dentro da caixa de madeira que é acessório padrão.
