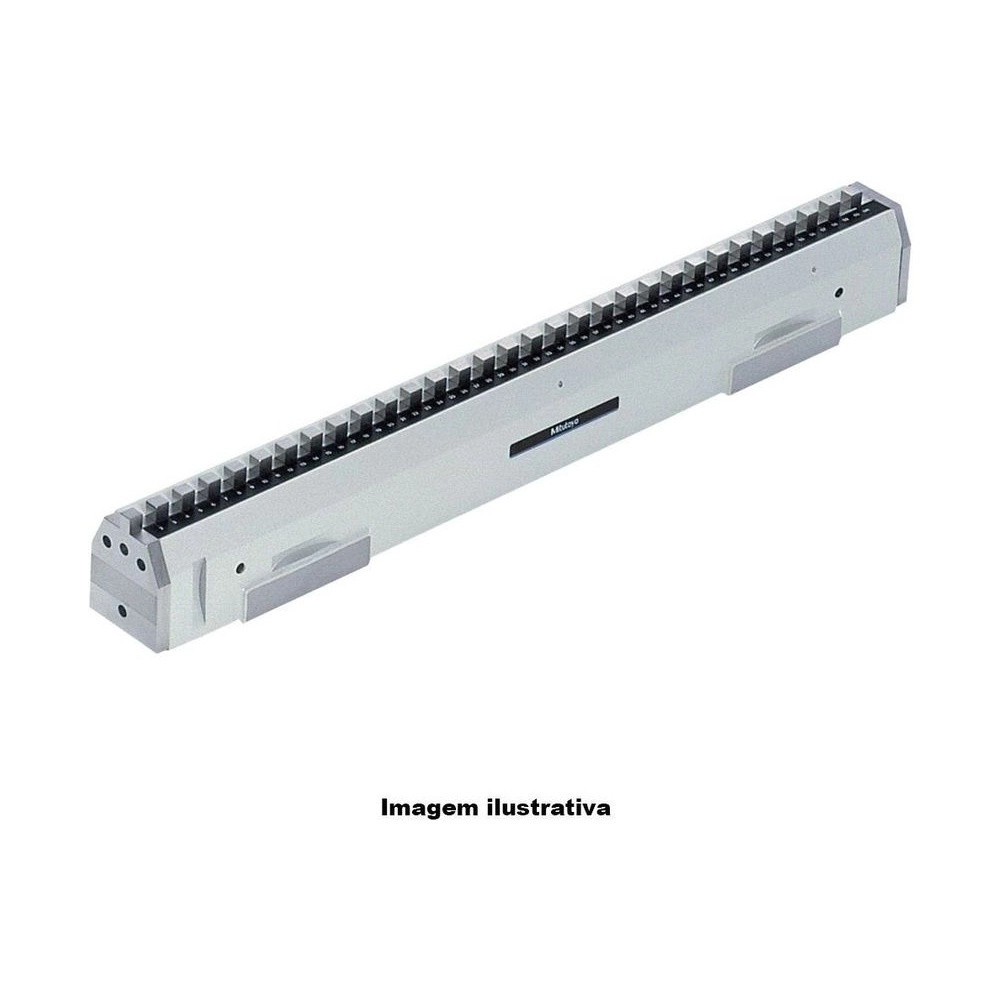

O Padrão Escalonado Mitutoyo 515-724 é um Check Master da série 515. É o maior Check Master da série: 1500 mm e 30 kg, o único com as quatro faixas de especificação do catálogo. Como toda a linha, serve para verificar o movimento de mesas de máquinas operatrizes e calibrar MMCs.
Na última faixa, de 1010 a 1500 mm, valem ±8,0 µm entre blocos e 2,5 µm de paralelismo; na primeira, até 310 mm, os mesmos ±2,5 µm e 1,2 µm do 515-720.
Pode trabalhar em pé ou deitado. Os valores declarados valem em relação à superfície de instalação do equipamento, com os blocos de 10 mm enfileirados e aderidos de forma permanente numa estrutura rígida. Caixa de madeira e certificado de inspeção acompanham o padrão.
O que distingue o 515-724 entre os padrões escalonados Mitutoyo.
A maior capacidade entre os padrões escalonados da loja.
De ±2,5 a ±8,0 µm conforme a altura.
Referência para o posicionamento da mesa da máquina.
O mesmo padrão nas duas orientações.
Acompanha o padrão, na caixa de madeira.
Exatidão relativa à superfície de instalação.
O que cada número do 515-724 significa na prática.
Altura H coberta pelos blocos.
Até 310 mm; ±3,5 µm em 310 < H ≤ 610 mm, ±5,0 µm em 610 < H ≤ 1010 mm, ±8,0 µm em 1010 < H ≤ 1510 mm.
Na primeira faixa; 1,5 µm em 310 < H ≤ 610 mm, 2,0 µm em 610 < H ≤ 1010 mm, 2,5 µm em 1010 < H ≤ 1510 mm.
Blocos enfileirados, um degrau a cada 10 mm.
Vem em caixa de madeira.
Situações de calibração em que o 515-724 é a escolha certa.
Com 1000 mm, o padrão não cobre uma MMC ou máquina de curso longo.
O 515-724 vai até 1500 mm.
Um padrão longo e pesado precisa de apoio firme e planejado.
O catálogo declara 30 kg; a exatidão vale relativa à superfície de instalação do equipamento.
Sem referência, o desvio da mesa só aparece na peça pronta.
Com blocos a cada 10 mm, o 515-724 mostra o movimento da mesa ponto a ponto.
Ter um padrão para cada orientação ocupa espaço e verba.
O 515-724 pode ser usado deitado ou em pé.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
Onde o Check Master 515-724 é usado?
Na verificação do movimento da mesa de máquinas operatrizes e na calibração de MMCs. Pode ser montado em pé ou deitado.
Qual a exatidão do 515-724 no fim do padrão?
±8,0 µm entre blocos e 2,5 µm de paralelismo de 1010 a 1500 mm. As faixas anteriores são ±2,5 µm em H ≤ 310 mm, ±3,5 µm em 310 < H ≤ 610 mm, ±5,0 µm em 610 < H ≤ 1010 mm.
Qual a diferença entre o 515-724 e o 515-744?
Os dois têm 1500 mm. O 515-744, de alta exatidão, chega a ±4,0 µm no fim do padrão, metade dos ±8,0 µm do 515-724, e pesa 18 kg contra 30 kg.
Qual a referência dos valores do 515-724?
A exatidão e o paralelismo dos blocos são relativos à superfície de instalação do equipamento.
O 515-724 vem com certificado?
Vem com certificado de inspeção, dentro da caixa de madeira que é acessório padrão.
