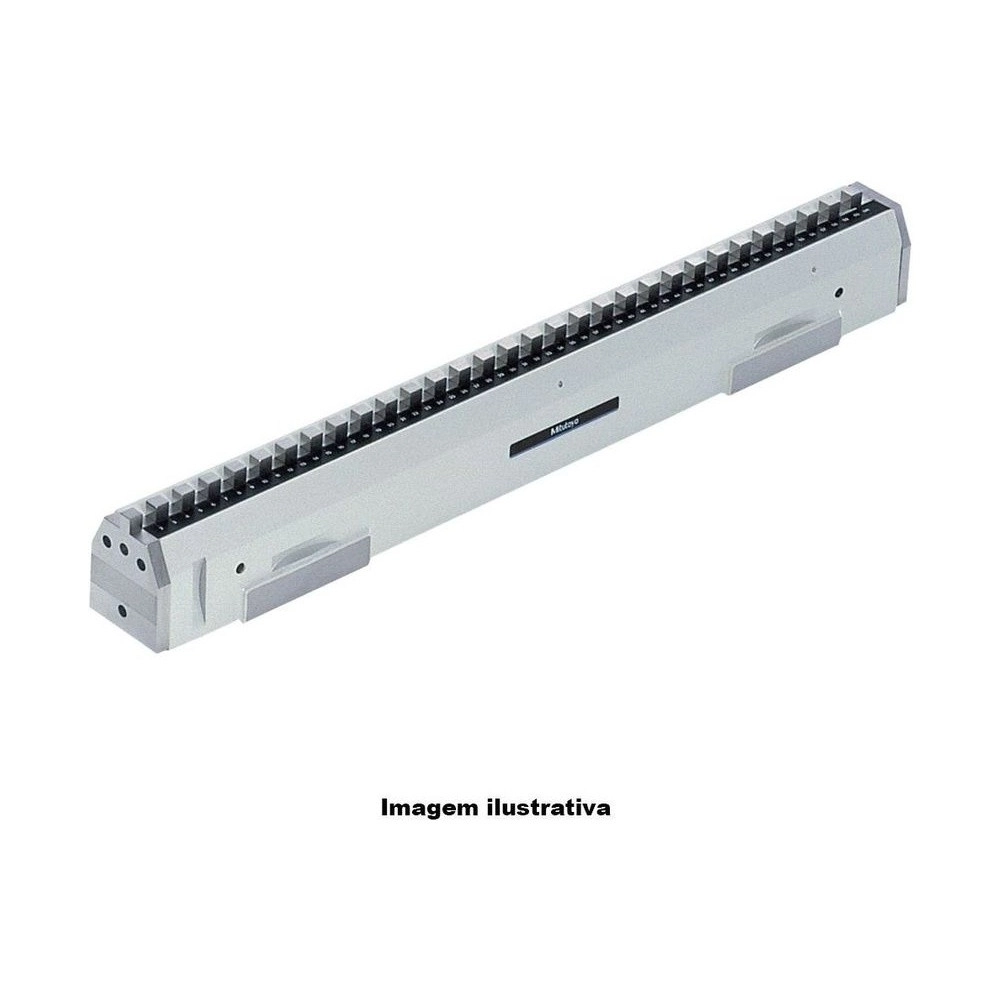

O Padrão Escalonado Mitutoyo 515-720, o Check Master da série 515, foi desenvolvido para verificar a exatidão no movimento das mesas de máquinas operatrizes e para calibrar máquinas de medição por coordenadas (MMCs). É o menor Check Master da série, com 300 mm e 7 kg, e o único da linha padrão com uma faixa só de especificação.
Em toda a capacidade valem ±2,5 µm de exatidão entre blocos e 1,2 µm de paralelismo, sem a mudança de valor que os modelos maiores têm acima de 310 mm.
Os blocos de 10 mm vêm enfileirados, numa pilha de blocos padrão aderidos de forma permanente dentro de uma estrutura rígida, e o padrão pode ser usado na vertical ou na horizontal. Exatidão e paralelismo são relativos à superfície de instalação do equipamento. Vem em caixa de madeira, com certificado de inspeção.
O que distingue o 515-720 entre os padrões escalonados Mitutoyo.
O menor e o mais leve da linha padrão.
±2,5 µm e 1,2 µm em toda a capacidade.
Calibra máquinas de medição por coordenadas.
Trabalha na vertical e na horizontal.
Um bloco a cada 10 mm da capacidade.
Valores relativos à superfície de instalação.
O que cada número do 515-720 significa na prática.
Altura H coberta pelos blocos.
Em toda a capacidade.
Blocos enfileirados, um degrau a cada 10 mm.
Vem em caixa de madeira.
Situações de calibração em que o 515-720 é a escolha certa.
Um padrão longo demais para a mesa só atrapalha a montagem.
O 515-720 cobre 300 mm, o curso de máquinas e MMCs pequenas.
Padrão pesado exige duas pessoas e tempo de montagem.
Com 7 kg, o 515-720 é o mais leve da linha padrão.
O erro de posicionamento da mesa passa direto para a peça usinada.
O 515-720 dá uma referência de comprimento a cada 10 mm ao longo do movimento.
Ter um padrão para cada orientação ocupa espaço e verba.
O 515-720 pode ser usado deitado ou em pé.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
Para que serve o 515-720?
Para verificar a exatidão no movimento das mesas de máquinas operatrizes e calibrar máquinas de medição por coordenadas (MMCs), na vertical ou na horizontal.
Para que tamanho de máquina serve o 515-720?
Para eixos e mesas com curso de até 300 mm, que é a capacidade dele.
A exatidão do 515-720 muda ao longo do padrão?
Não. Em toda a capacidade valem ±2,5 µm de exatidão entre blocos e 1,2 µm de paralelismo, porque ele fica inteiro na faixa até 310 mm.
A exatidão do 515-720 é medida em relação a quê?
À superfície de instalação do equipamento, segundo a nota do catálogo.
O 515-720 vem com certificado?
Vem com certificado de inspeção, dentro da caixa de madeira que é acessório padrão.
